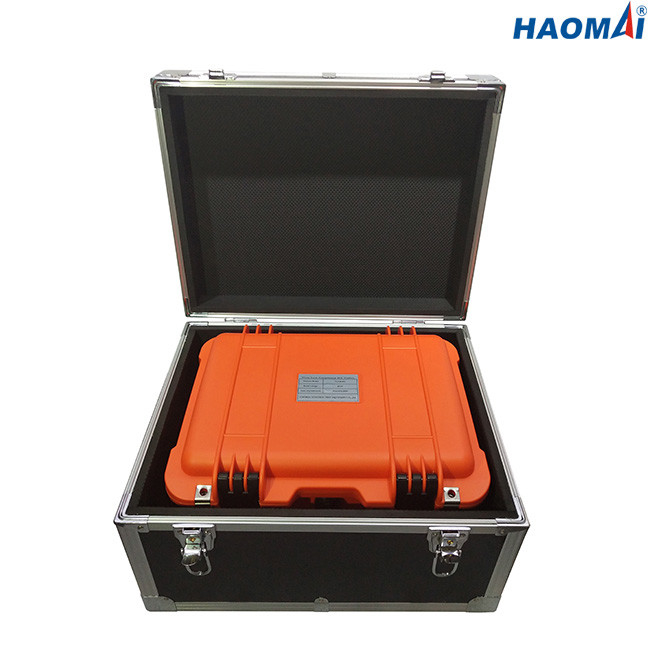

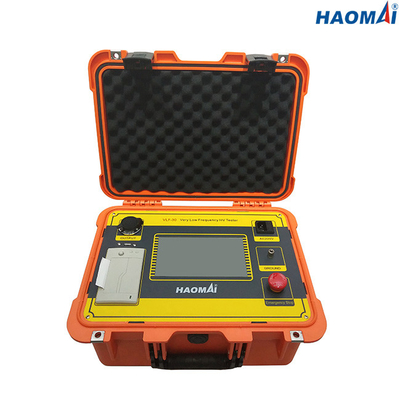

tester di alta tensione di 30kV VLF
Modello: VLF-30
Il VLF corrisponde ad a bassissima frequenza.
Il tester VLF-30 di alta tensione di 30kV VLF può produrre fino a 30kV/20mA.
L'impiego principale del tester di alta tensione di VLF è cavi elettrici schermati medi di prova ed ad alta tensione. È particolarmente importante per la verifica del cavo dopo installazione o la riparazione. Usi il VLF per indurre i difetti per venire a mancare durante la prova, per trovare l'errore, per fare la riparazione o la sostituzione e sia andato con un migliore cavo.
Il tester di alta tensione di VLF è inoltre molto utile per il collaudo delle macchinari rotanti grandi (motore/generatore), poiché fornisce un metodo portatile ed accessibile di provare le bobine presso il cliente ed è specificato dalla norma di IEEE 433-2009.
Caratteristiche principali
1) Frequenza dell'uscita: 0.1Hz, 0.05Hz, 0.02Hz
2) Corrente, tensione e dati di forma d'onda direttamente sono provati dal lato ad alta tensione, che assicura i dati accurati.
3) Con la funzione di protezione contro le sovratensioni. Quando l'uscita supera il limite stabilito di tensione, lo strumento si fermerà per la protezione ed il tempo di azione è di meno che 20ms.
4) Con la funzione di protezione di sovracorrente per protezione del doppio di alta e bassa tensione. Il lato ad alta tensione può essere messo secondo il preciso ferma il valore della protezione. Quando la corrente dal lato a bassa tensione supera la corrente nominale, sarà interrotta per la protezione ed il tempo dell'operazione è più di meno di 20ms.
5) La resistenza ad alta tensione della protezione dell'uscita è progettata nel corpo del ripetitore, così là non è necessità di collegare un'altra resistenza della protezione fuori.
6) L'alta e bassa tensione ha chiuso il ciclo che il circuito di controllo feedback negativo è adottato, in modo dall'uscita non ha effetto di aumento di capacità.
7) I risultati dei test possono essere conservati nel tester.
8) I risultati dei test possono essere stampati tramite stampante termica incorporata.
Dati tecnici
1) Tensione nominale dell'uscita: 30kV/20mA (valore di picco)
2) Frequenza dell'uscita: 0.1Hz, 0.05Hz, 0.02Hz
3) Capacità di carico
0.1Hz, 1.1µF massimo
0.05Hz, 2.2µF massimo
0.02Hz, 5.5µF massimo
4) Accuratezza di misura: 3%
5) Errore positivo e di picco negativo di tensione di valore: ≤3%
6) Distorsione della forma di onda di tensione: ≤ 5%
7) Condizione di lavoro
temperatura: -10℃~+40℃
umidità: ≤ 85%RH
8) Alimentazione elettrica: AC220V/120V ±10%, 50/60Hz
il tester VLF-30 di alta tensione di 30kV VLF è attrezzatura di prova ideale per il cavo elettrico di misurazione o le macchinari rotanti (motore/generatore) a 0.1Hz, a 0.05Hz o a 0.02Hz.
