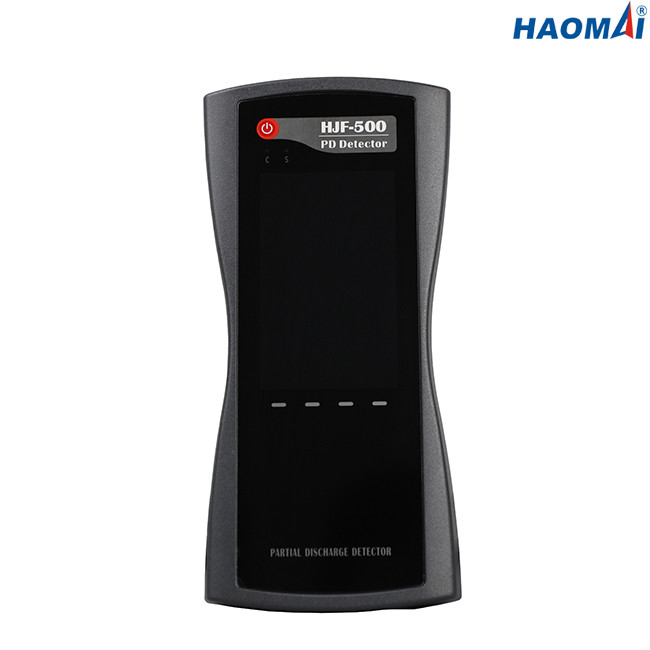

Rivelatore parziale multifunzionale di scarico
Modello: HJF-500
Il rivelatore parziale multifunzionale HJF-500 di scarico è lo strumento non invadente ideale per attività parziale di misurazione rapida di scarico nelle sottostazioni di alta tensione e di sistemi MV.
Sia le sottostazioni di alta tensione che di sistemi MV possono essere controllate facendo uso del HJF-500 ringrazia all'ampia varietà di sensori che possono essere collegati a. I beni tipici di alta tensione e di sistemi MV che possono essere diagnosticati per gli scarichi parziali includono il cavo ecc. dell'apparecchiatura elettrica di comando, del trasformatore, di GIS e di alta tensione.
L'alta larghezza di banda insieme alle categorie della latta dell'esposizione di modello di PRPD (scarico parziale risolto di fase) i tipi differenti di difetti. Gli effetti corona e gli scarichi di superficie possono essere distinti facilmente dagli scarichi parziali interni pericolosi, che è un altro vantaggio di questo tipo di tecnologia.
L'unità HJF-500 può essere azionata tramite touch screen a 4 pollici. La batteria al litio incorporata è adottata per l'unità HJF-500 ed il tempo di funzionamento è di più di 6 ore.
Caratteristiche principali
●Strumento non invadente per la misura online del palladio nelle sottostazioni di alta tensione e di sistemi MV
●Capace di fornire di 5 sensori, compreso 1 sensore incorporato di TEV (configurazione standard), 1 sensori ultrasonici incorporati (configurazione standard), 1 sensore ultrasonico esterno (configurazione) di opzione, 1 sensore esterno di frequenza ultraelevata (configurazione) di opzione, 1 sensore di HFCT (configurazione di opzione).
●Combina le funzioni multiple in un singolo pacchetto
●Sensori di TEV ed ultrasonici per palladio di superficie ed interno
●La misura di frequenza ultraelevata può misurare esattamente l'attività del palladio nell'alta larghezza di banda
●L'attività del palladio in cavi di alta tensione è misurata usando HFCT
●Alta frequenza di campionamento, forte abilità anti-interferenza
●Sincronizzazione con la frequenza industriale per riconoscimento di forme di PRPD
●Fornisca la forma d'onda del segnale di dominio di tempo, lo spettro di PRPD, modelli di scarico di spettro ecc. di PRPS per realizzare l'analisi dei tipi differenti di scarico.
●I risultati dei test possono essere immagazzinati a bordo, anche possono essere caricati al PC per la relazione sull'esperimento generata.
Dati tecnici
●Misura di TEV
Campo di misura: 0-60dBmV
Risoluzione: 1dB
Accuratezza: ±1dB
Impulso massimo per ciclo: 1400
Banda di frequenza di misura: 3~100MHz
●Misura di frequenza ultraelevata
Frequenza di rilevazione: 300-2000MHz
Campo di misura: 0-60dBmV
Accuratezza: <1dBmV
Banda del sensore: 300-2000MHz
●Misura di aa
Campo di misura: -6dBμV~68dBμV
Risoluzione: 1dB
Accuratezza: ±1dB
Frequenza concentrare del sensore: 40kHz
●Misura degli EA
Campo di misura: -6dBμV~68dBμV
Risoluzione: 1dB
Accuratezza: ±1dB
Gamma di frequenza: 20~200kHz
●Misura di HFCT
Impedenza della trasmissione del sensore: 5mV/mA
Frequenza di rilevazione: 1~30MHz
Sensibilità: ≤50pC
●Esposizione: schermo a 4,0 pollici di LCD di RGB
●Alimentazione elettrica
Batteria incorporata: batteria al litio 3.7V/5000Ah
Orario di lavoro: più di 6 ore
Caricabatteria: AC90-264V o CC 5V
●Condizioni ambientali
Temperatura di funzionamento: -20 ~ 50℃
Umidità: 20-85% umidità relativa
●Varie
Dimensioni (ospite tenuto in mano): 210x100x35mm
Peso (ospite tenuto in mano): 0.4kg
Porto del collegamento: una porta USB per il collegamento di PC o l'input del caricatore, un porto esterno del sensore, una presa stereo 3.5mm della cuffia
Trasduttore auricolare: 8 ohm minimo
Carta di deviazione standard: 16G standard
Il rivelatore parziale multifunzionale HJF-500 di scarico è lo strumento non invadente ideale per la misurazione dell'attività parziale di scarico del cavo ecc. dell'apparecchiatura elettrica di comando, del trasformatore, di GIS e di alta tensione nelle sottostazioni di alta tensione e di sistemi MV.
