Foto multiuso DGA del monitoraggio online di ISO9001 RS485 acustica

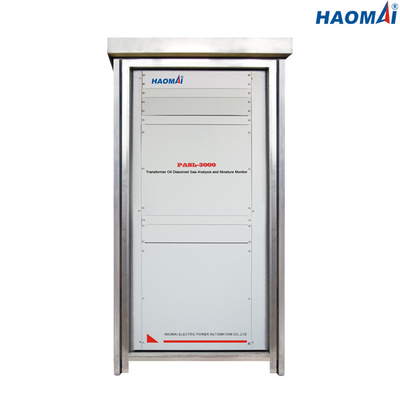

Unità di monitoraggio multipla del trasformatore DGA del gas

Modello: PASL-3000

Innovatore facendo uso della tecnologia laser a semiconduttore e della tecnologia fotoacustica di rilevazione della spettroscopia, l'unità di monitoraggio multipla del trasformatore DGA del gas PASL-3000 può misurare i gas disciolti dell'idrogeno (H2), del monossido di carbonio (CO), dell'anidride carbonica (CO2), del metano (CH4), dell'acetilene (C2H2), dell'etano (C2H6), dell'etilene (C2H4) ecc. come descritti dalle norme internazionali come pure dall'umidità (H2O) in olio. La misura online permette che l'utente individui e diagnostichi una gamma completa di faglie trasformi.

Il PASL-3000 è unità di monitoraggio online del trasformatore DGA, che è ampiamente usata controllare i trasformatori medi e grandi nella produzione di energia, nella trasmissione o nel campo industriale.

Caratteristiche principali

●Questa unità di controllo introduce la tecnologia laser a semiconduttore e la tecnologia fotoacustica della spettroscopia ad un nuovo campo, che ha un effetto notevole sulla rilevazione del gas dissolto in olio del trasformatore, sul miglioramento del tasso di localizzazione del guasto nella fase iniziale del trasformatore principale e sulla riduzione dell'incidenza dell'errore e l'operazione ed il costo di mantenimento.

●le Tutto componenti hanno dissolto la misura e l'analisi del gas. Adotti la spettroscopia fotoacustica per misurare i contenuti nella componente del gas di idrogeno (H2), di monossido di carbonio (CO), dell'anidride carbonica (CO2), del metano (CH4), dell'acetilene (C2H2), dell'etano (C2H6), dell'etilene (C2H4), dei tipi gas dell'umidità (H2O) ecc. 8, anche può essere esteso misurare il contenuto componente di azoto (N2) e di ossigeno (O2).

●Nessun gas inerte, nessuna manutenzione, nessun'installazione dell'interruzione dell'elettricità. Il campione dell'olio direttamente è provato attraverso l'entrata dell'olio ed il campione dell'olio è restituito al serbatoio dell'olio dopo l'analisi, così là non è interruzione dell'elettricità durante l'installazione. Nessun gas inerte e ricalibratura è richiesto durante il funzionamento, che è vero senza manutenzione.

●La prova accurata di larghezza di banda stretta, evita l'interferenza. La sorgente luminosa di luce laser, nessun filtro, può evitare esattamente l'interferenza trasversale quando individua il gas misto dell'errore, l'alta accuratezza di misura, buona ripetibilità.

●Degassificazione sotto vuoto di temperatura costante, sicuro ed affidabile. L'alta efficienza di degassamento, campione di degassamento dell'olio non contatta con aria esterna, il campione «0" dell'olio inquinamento «0" perdita, assicurare la sicurezza di ritorno dell'olio del trasformatore.

●Il laser elettronicamente modulato evita i cedimenti strutturali meccanici. Il laser è guidato dal segnale elettrico generare il segnale ottico di impulso, che sostituisce il disco di modulazione del sistema fotoacustico tradizionale di spettro di sorgente luminosa di luce infrarossa, riduce la vibrazione e la perdita meccaniche e riduce l'incidenza guasti di attrezzatura.

●Esposizione del terminale remoto. Il monitor sostiene il protocollo MODBUS e IEC61850, che può fornire l'esposizione del terminale remoto, compreso stato dell'operazione dell'attrezzatura, il grafico in tempo reale dell'analisi di dati di misura, della colonna di dati, il grafico di tendenza, il rapporto ed il richiamo d'avvertimento.

●Gestione centralizzata della comunicazione dei dati e a distanza multipla. Il software centralizzato a distanza avanzato della gestione può riassumere e controllare i dati correnti di prova e di stato dei monitor multipli e fornisce i risultati perfetti dell'analisi e di diagnosi di tendenza. Sostiene RS485, Ethernet, GPRS, i modi di fibra ottica di comunicazione ecc.

Dati tecnici

L'unità di monitoraggio multipla del trasformatore DGA del gas PASL-3000 è unità online affidabile per il controllo l'idrogeno (H2), il monossido di carbonio (CO), i gas disciolti dell'anidride carbonica (CO2), del metano (CH4), dell'acetilene (C2H2), dell'etano (C2H6), dell'etilene (C2H4) ecc. e dell'umidità (H2O) dei trasformatori medi e grandi in centrali elettriche o in sottostazioni.
