La prova del trasformatore elettrico dell'impedenza di cortocircuito ha messo 5V-400V misto

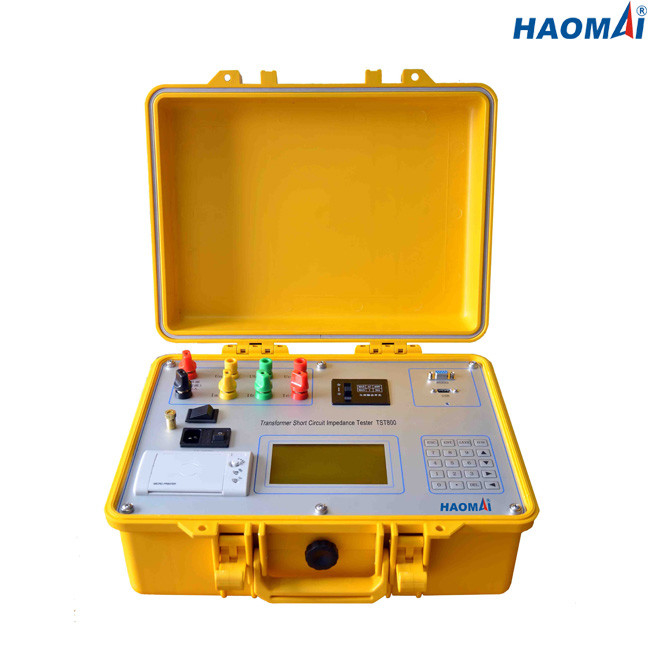

Tester di impedenza di cortocircuito del trasformatore

Modello: TST800

La deformazione meccanica d'avvolgimento dei trasformatori può accadere durante trasporto, installazione, o gli eventi a corrente forte in funzione. Tali cambiamenti possono essere individuati confrontando prima e dopo i valori di misura dell'impedenza di cortocircuito.

Il tester TST800 dell'impedenza di cortocircuito del trasformatore è usato per misurare l'impedenza di cortocircuito ed altri parametri collegati dei trasformatori elettrici secondo IEC60076-5-2006 standard.

Caratteristiche principali

1) Capace di misurare l'impedenza di cortocircuito dei trasformatori senza regolatore di tensione esterno

2) Utile nella rilevazione e nella diagnostica della deformazione d'avvolgimento

3) Capace di eseguire la prova di impedenza di cortocircuito in singoli o trasformatori trifasi

4) Modo di prova manuale o dell'auto selezionabile

5) Capace di misurare impedenza ed induttanza zero di sequenza

6) Ha funzione di limitazione della corrente d'uscita per tutta la prova di campione dell'impedenza.

7) I risultati dei test possono essere di risparmio nello strumento o stampato tramite stampante termica incorporata, anche può essere esportato via porta USB.

Dati tecnici

◇Sezione di misura

●Campo di misura di tensione: 5~400V

Accuratezza di misurazione: 0,2%

●Campo di misura corrente: 0.1~20A

Accuratezza di misurazione: 0,2%

●Misura di impedenza di cortocircuito: 0~100%

◇Generalità

Alimentazione elettrica: su misura (AC220V/230V/120V/127V, 50Hz/60Hz facoltativi)

Dimensioni: 405 x 330 x 172 millimetri (15,95" x 12,99" x 6.77")

Peso: 8kg (17,64 libbre)

Condizioni ambientali

Campo di applicazione: Lo strumento è inteso per uso in sottostazioni medie ed ad alta tensione e negli ambienti industriali.

Temperatura di stoccaggio: -20°C a 70°C (- 4°F a +158°F)

Temperatura di funzionamento: -20°C a +50°C (- 4°F a +122°F)

Umidità: < 95="">

Qualificazioni di sicurezza e contabilità elettromagnetica

Sicurezza: progettato conformemente a IEC61010-1, 2006/95/EC

Contabilità elettromagnetica: 2004/108/EC

Il tester TST800 dell'impedenza di cortocircuito del trasformatore è strumento ideale per la misurazione dell'impedenza di cortocircuito dei trasformatori elettrici per l'avvolgimento della diagnosi di deformazione.
