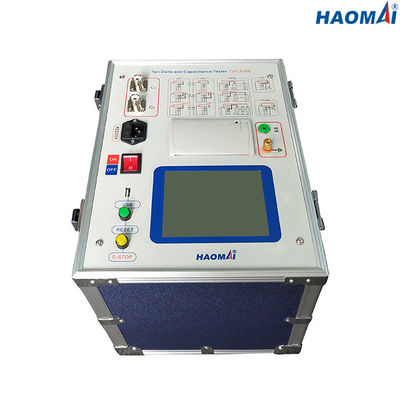

la prova del trasformatore elettrico di 12kV IEC60247 ha fissato il fattore Ultraportable dell'isolamento

insieme della prova di fattore di potenza dell'isolamento 12kV

Modello: TDC3100

Le proprietà dell'isolamento cambiano con tempo ed è necessario che i parametri di chiave sono provati esattamente, da guidare al livello relativo di deterioramento dell'isolamento. La capacità ed il potere/l'insieme della prova fattore di dissipazione è quindi hanno usato.

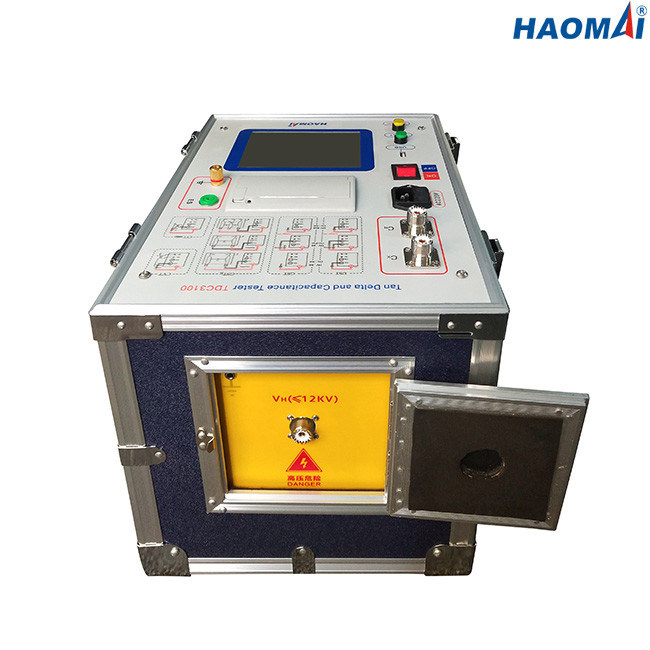

TDC3100 è una prova integrata completa di fattore di potenza dell'isolamento ha messo con il ponte insito di misura di alimentazione di CA 12kV e un condensatore di norma di riferimento. È prova semplice da usare e facile da operare messa tramite touch screen. I collegamenti di cavi sono semplici e possono essere azionati dal personale inesperto anche.

La prova di fattore di potenza dell'isolamento ha messo TDC3100 è leggera e portatile, che è portato alle prove archivate da una singola persona.

L'unità TDC3100 ha protezioni insite della sicurezza per prendere la cura di tutti gli errori operativi o involontari che possono accadere.

Caratteristiche principali

1) Norma della prova: IEC60247

2) Modo di prova selezionabile: UST, GST, GSTg

3) fattore di potenza dell'isolamento da 12 chilovolt/misura fattore di dissipazione (tan∂)

4) Misura fino a 60 N-F di capacità a 12 chilovolt

5) Prova di rapporto di CVT disponibile (adatto a CVT con classi di precisione 1,0 o 3,0)

6) Circuiti di soppressione di interferenza per le prove nelle circostanze gravi di rumore o di interferenza

7) Touch screen per l'operazione facile e rapida

8) Stampante termica incorporata per i risultati dei test stampanti direttamente

Dati tecnici

●Norma della prova: IEC60247

●Uscita interna di alta tensione: 0.5~12kV

Accuratezza dell'uscita: ± (reading×1%)

Risoluzione: 100V

Corrente d'uscita massima: 200mA

Capacità: 2000VA

●alimentazione di Auto-eccitazione: CA 0~50V/15A

●Misura di fattore di dissipazione (tgδ)

Campo di misura: nessun limite

Accuratezza: ± (reading×1%+0.040%)

Risoluzione: 0,001%

●Misura di capacità (CX)

Campo di misura: 15pF < Cx="">

La CX < 60nF="">

La CX < 150nF="">

La CX < 300nF="">

La CX <300nf for="" CVT="" test="">

Accuratezza: ± (reading×1%+1.00pF)

Risoluzione: 0.001pF (4 digitali validi)

●Prova di rapporto di CVT (adatta a CVT con classi di precisione 1,0 o 3,0)

Campo di misura: 10~10000

Accuratezza: 1%

●Frequenza

A frequenza unica: 50Hz o 60Hz

Frequenza variabile: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Stampante termica incorporata per la stampa di risultati dei test

●L'interfaccia di USB per i risultati dei test scarica lo stoccaggio

●Archiviazione di dati: 200 risultati dei test possono essere immagazzinati nel tester

●Alimentazione elettrica: su misura (CA 220V/230V/120V/127V±10%, 1 fase), 50Hz/60Hz

●Condizione ambientale

Temperatura di stoccaggio: -20℃~60℃

Temperatura di funzionamento: -10℃~50℃

Umidità: <90>

●Varie

Dimensione dell'ospite: 350x270mx270mm (13.78x10.62x10.63 dentro.)

Peso dell'ospite: 22.8kg (50,27 libbre)

●Qualificazioni di sicurezza e contabilità elettromagnetica

Sicurezza: progettato conformemente a IEC61010-1

Contabilità elettromagnetica: IEC industriale leggero 61326

L'insieme TDC3100 della prova di fattore di potenza dell'isolamento è destinato per misurare il potere/il fattore e capacità di dissipazione nell'ambiente pesante di disturbo elettromagnetico quali nelle centrali elettriche e le sottostazioni.
