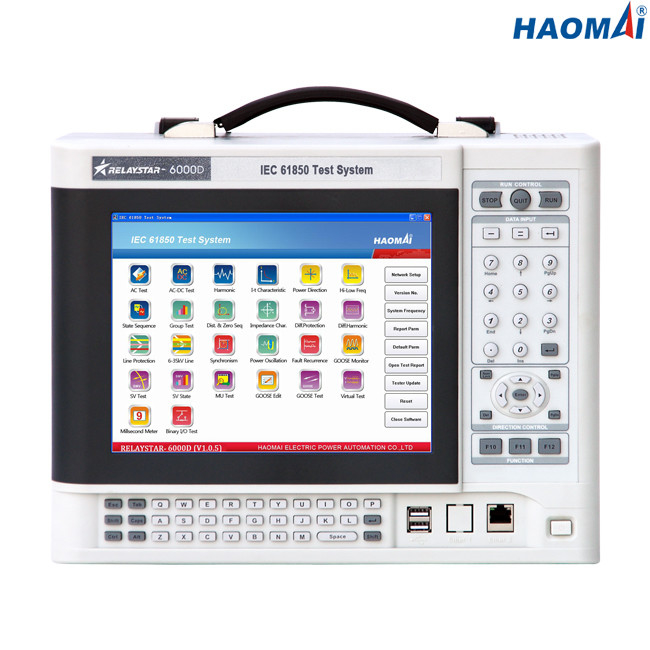

Sistema di prova di IEC 61850
Modello: RELAYSTAR-6000D
Il RELAYSTAR-6000D è insieme della prova della nuova generazione dedicato ai dispositivi di protezione basati di IEC 61850 e che fonde l'unità. Può simulare i vari tipi di messaggi che si conforma all'IEC 61850-9-1/9-2/9-2LE, OCA, IEC 60044-7/8 PI3.
Il sistema di prova di IEC 61850 RELAYSTAR-6000D può essere azionato dal PC industriale incastonato con il touch screen a 9,7 pollici o dal software della prova che corre su un PC.
I modi GPS di sincronizzazione di tempo, il codice di IRIG-B e IEEE1588 sono forniti con RELAYSTAR-6000D, che fa entrambe la sottostazione ricerca degli errori interna e la sottostazione a ricerca degli errori unita della sottostazione disponibile.
Caratteristiche principali
●I dispositivi di protezione di IEC 61850 & la MU basati possono essere esaminati
●PC industriale incastonato con il touch screen a 9,7 pollici
●Sia prova locale che prova a distanza del PC disponibile
●Capace di simulare i vari tipi di messaggi che si conforma all'IEC 61850-9-1/9-2/9-2LE, l'OCA, IEC 60044-7/8 PI3
●12 uscite analogiche a basso livello
●Quattro modi di sincronizzazione di volta: codice insito di IRIG-B, di GPS, PPS e IEEE1588
●Di piccola dimensione e leggero (soli 4kg/8.82lb)
Dati tecnici
Interfacce di comunicazione di Ethernet
| Modo |
10/100Base-TX (10/100Mbit, a coppia attorcigliata, automatico-incrocio) |
| Numero di porto |
2 |
| Tipo di interfaccia |
RJ45 |
| Indicazione di stato |
Luci del LED |
Interfacce di comunicazione di fibra ottica
| Modo |
100Base-FX (100Mbit, di fibra ottica, pieno duplex) |
| Numero di porto |
16 |
| Tipo di interfaccia |
St |
| Tipo della fibra |
62.5/125μm (fibra mista) |
| Lunghezza d'onda |
1310nm |
| Distanza di trasmissione |
>1km |
| Indicazione di stato |
Luci del LED |
Interfacce di PI3
| Numero di porto |
10 (8 per la trasmissione, 2 per ricevere) |
| Tipo di interfaccia |
St |
| Tipo della fibra |
62.5/125μm (fibra mista) |
| Lunghezza d'onda |
850nm |
Uscite analogiche a basso livello
| Numero delle uscite |
12 |
| Campo di regolazione |
CA: 0~7.07Vrms; CC: 0~10V |
| Corrente al carico massimo |
1mA |
| Accuratezza |
<0>
|
| Risoluzione |
250μV |
| Distorsione (THD+N) |
<0>
|
| Frequenza |
Segnale sinusoidale: 10~1000Hz |
| Segnale transitorio: DC~10.0kHz |
| Accuratezza: <0>
|
| Risoluzione: 0.001Hz |
| Fase |
Gamma di angolo di fase: 0 ~359. 9° |
| Accuratezza: <0>
|
| Risoluzione: ±0.01° |
Input binari
| Numero |
10 |
| Tipo |
contatto senza potenziale o contatto in ozio (identificazione automatica) |
| Caratteristiche della soglia |
«0": 0~6V; «1": 12V~250V |
Uscite binarie
| Numero |
4 |
| Tipo |
contatto in ozio (uscita veloce del contatto facoltativa) |
| Capacità della rottura |
250VAC/0.5A; 250VDC/0.2A |
Alimentazione elettrica
| Tensione in ingresso nominale |
su misura (AC230V/120V±10%, 1 fase) |
| Frequenza nominale |
50/60 di hertz |
| Corrente nominale |
10A a 230V/12A a 120V |
| Collegamento |
Incavo standard di CA (IEC 60320) |
Condizioni ambientali
| Temperatura di operazione |
0… +50 °C (°F) +32… +122 |
| Temperatura di stoccaggio |
-25… +70 °C (- °F) 13… +158 |
| Gamma di umidità |
umidità relativa 5… 95%, senza condensazione |
| Vibrazione |
IEC 60068-2-6 (20m/s2 a 10… 150 hertz) |
Varie
| Peso |
4kg (8,82 libbre) |
| Dimensioni (W x H x D, senza maniglia) |
345×135×270mm (13.58x5.31x10.63 dentro) |
Il sistema di prova del relè di protezione di IEC 61850 RELAYSTAR-6000D mette a fuoco sui metodi in tempo reale di comunicazione di OCA e di valori provati per collegare mediante interfaccia ai dispositivi nell'ambito della prova.
