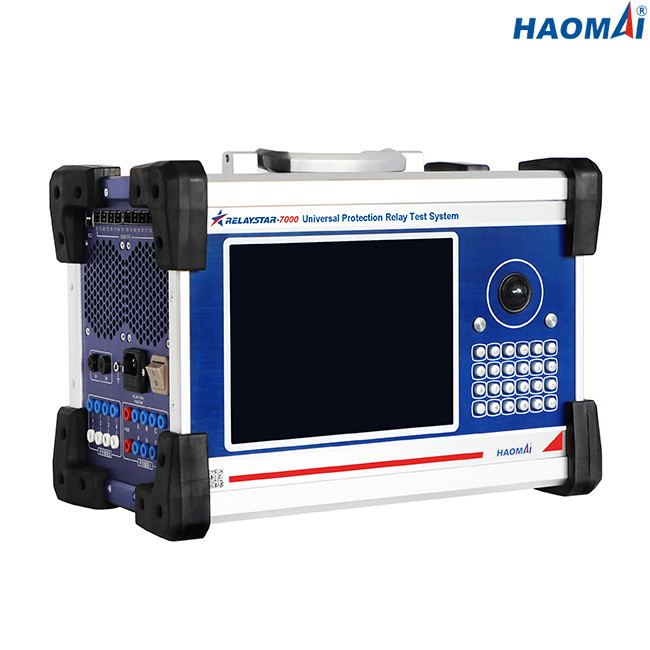

Sistema di prova universale del relè di protezione che aderisce alla prova di IEC 61850
Modello: RELAYSTAR-7000
Il RELAYSTAR-7000 è sistema di prova multifunzionale del relè di protezione che aderisce a IEC61850 SV ed OCA. Può produrre una corrente di 6 fasi (6×0… 30A) e una tensione di 6 fasi (6×0… 150V) per collaudare i relè di protezione convenzionali, quali vecchio tipo elettromeccanico e tipo su microelaboratore. Il RELAYSTAR-7000 può anche essere come strumento ideale per le prove i relè e delle sottostazioni facendo uso del protocollo di IEC 61850, che può simulare i vari tipi di messaggi che aderiscono all'IEC 61850-9-1/9-2/9-2LE, OCA, IEC 60044-7/8 PI3.
RELAYSTAR-7000 può essere usato per eseguire le prove transitorie. Il RELAYSTAR-7000 può eseguire l'accettazione o le prove d'analisi guasti ripetendo gli errori digitalmente registrati nello IEEE C37.111, formato standard di COMTRADE.
Caratteristiche principali
1) Sistema di prova multifase integrato del relè di protezione
2) Operazione autonoma facendo uso dello schermo grafico di alta risoluzione intuitivo, nessun PC richiesto per funzionare
3) Sia prova locale che prova a distanza del PC disponibile
4) Input ed uscite di Digital
5) Monitoraggio insito e registrazione di forma d'onda
6) Capo a capo prova con GPS o IRIG-B
7) Capacità di prova di IEC 61850
Dati tecnici
Uscite generali di tensione e della corrente
| Generatore corrente |
Campo di regolazione |
6-phase CA (L-N): 6x0… 30A |
| CC (L-N): 6x0… ±10 A |
| Potere |
6-phase CA (L-N): 6x450VA a 30A |
| CC (L-N): 6x120VA a 10A |
| Accuratezza |
CA: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| CC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Risoluzione |
1mA |
| Generatore di tensione |
Campo di regolazione |
6-phase CA (L-N): 6x0… 150V |
| CC (L-N): 6x0… ±160V |
| Potere |
6-phase CA (L-N): 6x80VA a 150V |
| CC (L-N): 6x80VA a 160V |
| Accuratezza |
CA: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| CC: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Risoluzione |
1mV |
| Generatori generali |
Frequenza |
gamma: 0~1200Hz |
| accuratezza:<1mhz>
|
| risoluzione: 0.001Hz |
| Fase |
gamma: -360° ~+360° |
| accuratezza: 0.1° |
| risoluzione: 0.01° |
| Armonica |
ordine di sovrapposizione: 2~24 volte |
| distorsione: ≤0.5% |
Interfacce di comunicazione di Ethernet
| Modo |
10/100Base-TX (10/100Mbit, a coppia attorcigliata, automatico-incrocio) |
| Numero di porto |
2 |
| Tipo di interfaccia |
RJ45 |
| Indicazione di stato |
Luci del LED |
Interfacce di comunicazione di fibra ottica
| Modo |
100Base-FX (100Mbit, di fibra ottica, pieno duplex) |
| Numero di porto |
8 |
| Tipo di interfaccia |
LC |
| Tipo della fibra |
62.5/125μm (fibra mista) |
| Lunghezza d'onda |
1310nm |
| Distanza di trasmissione |
>1km |
| Indicazione di stato |
Luci del LED |
Interfacce di PI3
| Numero di porto |
9 (8 per la trasmissione, 1 per ricevere) |
| Tipo di interfaccia |
St |
| Tipo della fibra |
62.5/125μm (fibra mista) |
| Lunghezza d'onda |
850nm |
Input binari
| Numero |
8 |
| Tipo |
contatto senza potenziale o contatto in ozio (identificazione automatica) |
| Caratteristiche della soglia |
«0": 0~6V; «1": 12V~250V |
Uscite binarie
| Numero |
4 |
| Tipo |
contatto in ozio |
| Capacità della rottura |
250VAC/0.5A; 250VDC/0.2A |
Monitoraggio insito e registrazione
| Monitoraggio |
correnti ed uscite di tensione |
| Registrazione |
le uscite analogiche, input binari/produce lo stato |
| Modo |
il monitoraggio in tempo reale, nessun collegamenti esterni è richiesto |
| Lunghezza di registrazione |
illimitato (finché la memoria interna non sia piena) |
Alimentazione elettrica
| Tensione in ingresso nominale |
su misura (AC230V/120V±10%, 1 fase) |
| Frequenza nominale |
50/60 di hertz |
| Corrente nominale |
10A a 230V/12A a 120V |
| Collegamento |
Incavo standard di CA (IEC 60320) |
Condizioni ambientali
| Temperatura di operazione |
0… +50 °C (°F) +32… +122 |
| Temperatura di stoccaggio |
-25… +70 °C (- °F) 13… +158 |
| Gamma di umidità |
umidità relativa 5… 95%, senza condensazione |
| Vibrazione |
IEC 60068-2-6 (20m/s2 a 10… 150 hertz) |
Varie
| Peso |
19.5kg (42,99 libbre) |
| Dimensioni (W x H x D, senza maniglia) |
405×295×250mm (15.94x11.61x9.84 dentro) |
Il RELAYSTAR-7000 è sistema di prova multifunzionale del relè di protezione che aderisce IEC61850 alla prova, che non solo può collaudare i relè di protezione convenzionali, ma anche può simulare i vari tipi di messaggi che aderiscono all'IEC 61850-9-1/9-2/9-2LE, OCA, IEC 60044-7/8 PI3.
