Fase difficile 2.7kg dell'insieme 3 di IEC 61850 del relè di protezione tenuta in mano

La prova tenuta in mano del relè di protezione ha messo con prova di IEC 61850

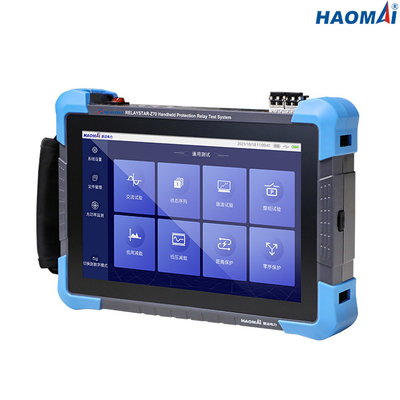

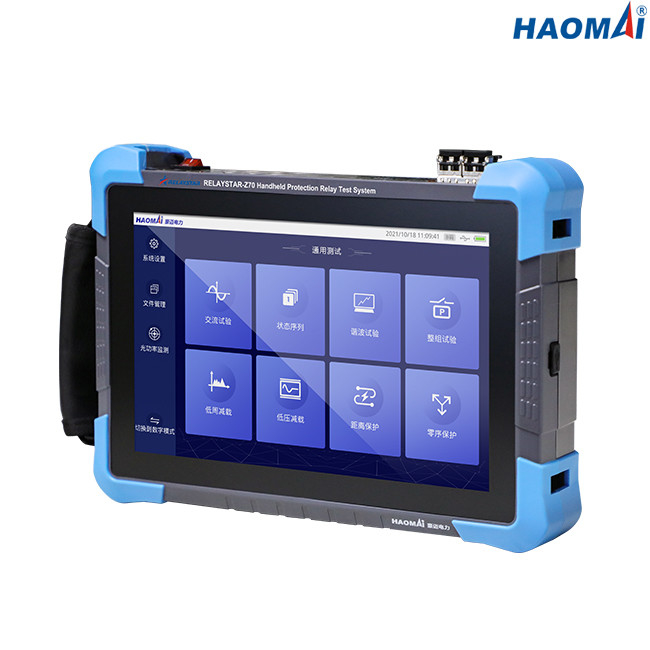

Modello: RELAYSTAR-Z70
L'insieme tenuto in mano RELAYSTAR-Z70 della prova del relè di protezione è progettato per sia la sottostazione convenzionale che prova e manutenzione di incarico digitale della sottostazione. Può produrre la corrente trifase (3x0… 10A) e la tensione trifase (3x0… 120V) per il collaudo dei relè di protezione convenzionali. Il suo sistema della parte digitale ottica è messo a punto in base al protocollo IEC61850, che sostiene il messaggio di SV/GOOSE che riceve, inviante e l'analisi.
Il RELAYSTAR-Z70 è molto conveniente e la prova portatile della rete ha messo che con un touch screen a 10,1 pollici in moda da potere prenderlo l'ingegnere soltanto ai posti differenti nella sottostazione per IEDs, nessuna necessità di prendere gli insiemi ed il computer portatile complicati della prova ed altri accessori difficili.
Il RELAYSTAR-Z70 è ha moduli difficili abbondanti per prova del relè di protezione, prova della MU, SV/GOOSE che inviano, la ricezione e l'analisi, l'importazione di file di SCD e l'analisi ecc.
Il RELAYSTAR-Z70 anche può essere usato per le prove dell'altro IEDs in sottostazione digitale come strumento multiplo-funzionale, compreso l'invio e l'OCA di ricezione, SV, aggiunge l'intensità di traffico al commutatore o l'altro IEDs, controlla la MU ad azione ritardata, la misura il potere della fibra dei porti ecc. della fibra.

Caratteristiche principali
1) touch screen di alta risoluzione a 10.1 pollici per l'operazione
2) Sulla base della piattaforma di hardware del SOC e dello sviluppo di sistema incluso di Linux
3) corrente trifase (3x0… 10A) + uscite trifase di tensione (3x0… 120V) per il collaudo dei relè di protezione convenzionali
4) Risponda a IEC61850-9-1/9-2/9-2LE, a FT3/FT3LE, all'OCA e ad altre norme digitali ottiche del messaggio
5) Configuri 36 canali digitali ottici di SV/GOOSE
6) Moduli di interfaccia di rete ottici di sostegno 100M
7) Moduli ottici della porta seriale di PI3 di sostegno
8) Sincronizzazione di tempo di sostegno IRIG-B
9) Monitoraggio in tempo reale dei pacchetti digitali ottici ottici della rete e di potere
10) L'importazione di file standard di sostegno SCL, gli estratti ha richiesto le informazioni di configurazione di istanza del dispositivo e genera la topologia analizzando di un-clic

Dati tecnici
Uscite generali di tensione e della corrente


Interfacce di comunicazione di Ethernet


Interfacce di comunicazione di fibra ottica


Interfacce di PI3


Input binari


Uscite binarie


Alimentazione elettrica


Varie


La prova tenuta in mano del relè di protezione ha messo RELAYSTAR-Z70 è prova multifunzionale messa per i dispositivi basati convenzionali dei relè di protezione, di protezione di IEC 61850 e IEDs.
