Trasformatore di OLTC sul Ultraportable del tester 0-320ms del commutatore di rubinetto del carico

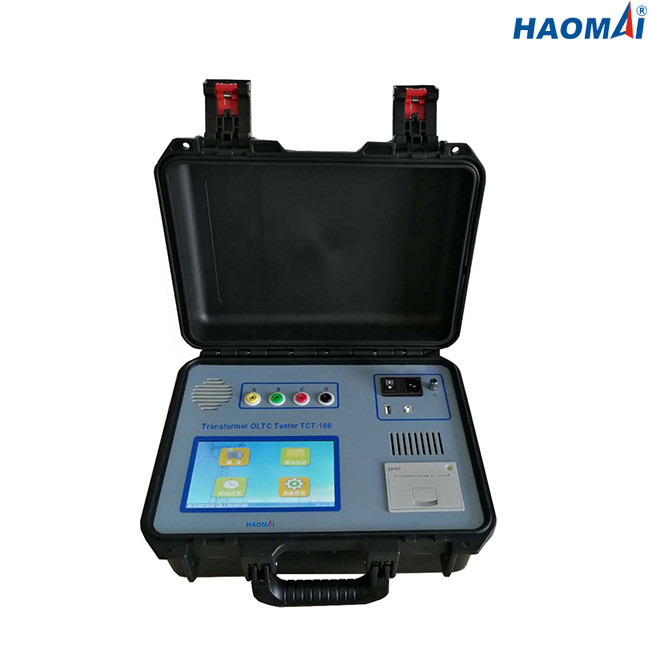

Tester del trasformatore OLTC

Modello: TCT-100

Capace di collaudare il commutatore di rubinetto del su carico dei trasformatori elettrici

Il tester TCT-100 del trasformatore OLTC è usato per misurare la forma d'onda di transizione, il periodo di transizione, la resistenza di transizione e la sincronizzazione trifase del commutatore di rubinetto del su carico dei trasformatori elettrici.

Caratteristiche principali

1) Capace di misurare forma d'onda di transizione, tempo di transizione, resistenza di transizione e sincronizzazione trifase

2) Touch screen per l'operazione

3) Conversione ad alta velocità di A/D

4) campionamento ad alta velocità 100kHz

5) Fonte indipendente di tensione e fonte corrente costante

6) Capace di scaricare i risultati dei test via l'interfaccia di USB

7) Capace di stampare i risultati dei test direttamente tramite stampante incorporata

Dati tecnici

◇Corrente d'uscita: 1A, 0.5A, 0.2A

◇Misura di tempo di transizione

●gamma: 0-320ms

●accuratezza: ± 0.2ms della lettura di ±0.1%

◇Misura di resistenza di transizione

●gamma: 0.3Ω-20Ω @ 1A

5Ω-40Ω @ 0.5A

20Ω-100Ω @ 0.2A

●accuratezza: ± 0.1Ω della lettura di ±5%

◇Tensione a circuito aperto: 24V

◇schermo LCD a 7 pollici per esposizione

◇Interfaccia di USB per scaricare i risultati dei test

◇Capace di conservare i risultati dei test a bordo

◇Stampante incorporata per la stampa dei risultati dei test direttamente

◇Alimentazione elettrica: AC220V/230V±10%, 50Hz/60Hz

◇Dimensione: 340x245x210mm (13.39x9.65x8.27 dentro)

◇Peso: 7kg (15,43 libbre)

◇Condizioni ambientali

temperatura di stoccaggio: -20℃~60℃

umidità: <90>

temperatura di funzionamento: -10℃~50℃

◇Qualificazioni di sicurezza e contabilità elettromagnetica

Sicurezza: progettato conformemente a IEC61010-1

Contabilità elettromagnetica: IEC industriale leggero 61326

Il tester TCT-100 del trasformatore OLTC è strumento affidabile per il collaudo del commutatore di rubinetto del su carico dei trasformatori elettrici.
