Capacità e sistema di prova di fattore di dissipazione
Modello: TDC3100

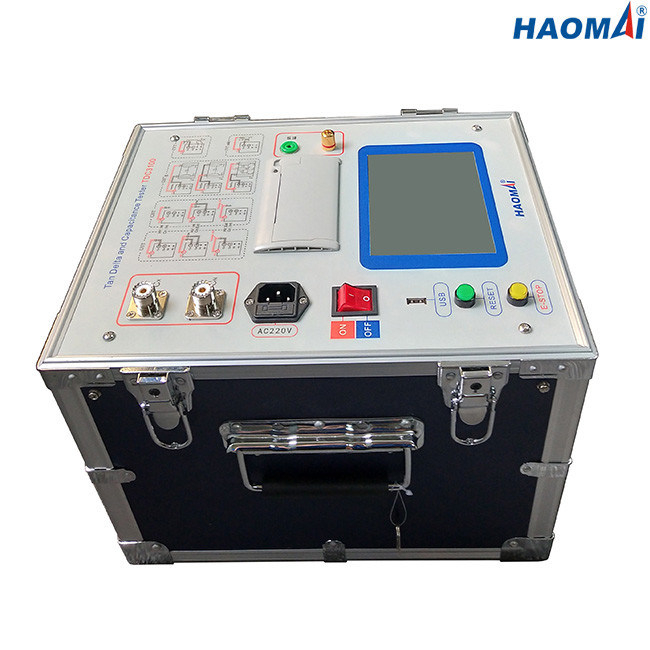

La capacità ed il potere/il sistema di prova fattore di dissipazione TDC3100, cioè insieme della prova di C&DF, è il sistema di prova potente per analizzare lo stato dell'isolamento di attrezzatura ad alta tensione misurando il potere/il fattore e capacità di dissipazione.

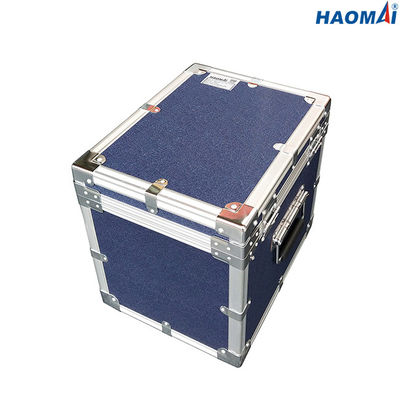

La capacità ed il potere/il sistema di prova fattore di dissipazione TDC3100 è 22.8kg (50,27 libbre), che lo rende facile trasportare alle posizioni difficili. Il touch screen sul pannello di TDC3100 rende l'operazione più facile e più velocemente.
Caratteristiche principali
1)Norma della prova: IEC60247
2)Modo di prova selezionabile: UST, GST, GSTg
3)fattore di potenza dell'isolamento da 10 chilovolt/misura fattore di dissipazione (tan∂)
4)Misura fino a 60 N-F di capacità a 12 chilovolt
5)Prova di rapporto di CVT disponibile (adatto a CVT con classi di precisione 1,0 o 3,0)
6)Circuiti di soppressione di interferenza per le prove nelle circostanze gravi di rumore o di interferenza
7)Touch screen per l'operazione facile e rapida
8)Stampante termica incorporata per i risultati dei test stampanti direttamente
Dati tecnici
●Norma della prova: IEC60247
●Uscita interna di alta tensione: 0.5~12kV
Accuratezza dell'uscita: ± (reading×1%)
Risoluzione: 100V
Corrente d'uscita massima: 200mA
Capacità: 2000VA
●alimentazione di Auto-eccitazione: CA 0~50V/15A
●Misura di fattore di dissipazione (tgδ)
Campo di misura: nessun limite
Accuratezza: ± (reading×1%+0.040%)
Risoluzione: 0,001%
●Misura di capacità (CX)
Campo di misura: 15pF < Cx="">
La CX < 60nF="">
La CX < 150nF="">
La CX < 300nF="">
La CX <300nf for="" CVT="" test="">
Accuratezza: ± (reading×1%+1.00pF)
Risoluzione: 0.001pF (4 digitali validi)
●Prova di rapporto di CVT (adatta a CVT con classi di precisione 1,0 o 3,0)
Campo di misura: 10~10000
Accuratezza: 1%
●Frequenza
A frequenza unica: 50Hz o 60Hz
Frequenza variabile: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz
●Stampante termica incorporata per la stampa di risultati dei test
●L'interfaccia di USB per i risultati dei test scarica lo stoccaggio
●Archiviazione di dati: 200 risultati dei test possono essere immagazzinati nel tester
●Alimentazione elettrica: su misura (CA 220V/230V/120V/127V±10%, 1 fase), 50Hz/60Hz
●Condizione ambientale
Temperatura di stoccaggio: -20℃~60℃
Temperatura di funzionamento: -10℃~50℃
Umidità: <90>
●Varie
Dimensione dell'ospite: 350 x270mx270mm (13.78x10.62x10.63 dentro.)
Peso dell'ospite: 22.8kg (50,27 libbre)
●Qualificazioni di sicurezza e contabilità elettromagnetica
Sicurezza: progettato conformemente a IEC61010-1
Contabilità elettromagnetica: IEC industriale leggero 61326
La capacità ed il potere/il sistema di prova fattore di dissipazione TDC3100 (prova messa) TDC3100 di C&DF è strumento affidabile della prova per il fattore di dissipazione difficile (tgδ), il fattore di potenza (PF) e la capacità (CX) di trasformatori, di interruttori, di macchine rotanti, di cavi, di CVT ecc…
