Prova portatile dell'analizzatore di 1Phase CT, 19,84 libbre di tester del trasformatore corrente

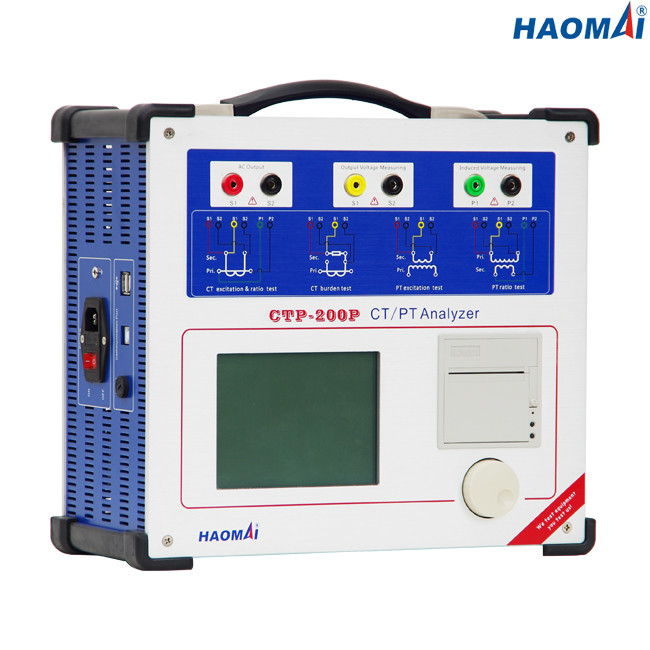

Analizzatore portatile di CT

Modello: CTP-200P

L'analizzatore portatile CTP-200P di CT è capace di verificare la protezione CTs, CTs di misurazione, la classe CTs di TP ed I.T. induttivo secondo norme della prova di IEC61869-2 (IEC60044-1,60044-6), di IEC61869-3 (IEC60044-2), di IEEE/ANSI C57.13 ecc. Concede verificare la tensione ginocchio punti fino a 40kV CTs ed all'I.T. in loco nelle griglie di potere o nelle installazioni produttive dei produttori o nei laboratori di prova.

L'analizzatore portatile CTP-200P di CT è una soluzione tutta compresa per la misurazione di tutti i parametri senza l'esigenza di nuova attrezzatura (quale una scatola di carico).

Il peso dell'analizzatore portatile CTP-200P di CT è soltanto 9kg (19,84 libbre), che è facile da essere portato dagli ingegneri di prove.

Caratteristiche principali

●Capace di verificare protezione CTs, CTs di misurazione, classe CTs di TP ed I.T. induttivo

●Curva di caratteristica e di errore di eccitazione della prova basata per principio a bassa frequenza di misura

●Rapporto di misura, polarità, errore di rapporto ed errore di spostamento di fase basato sul metodo di tensione

●Adopt ha brevettato il topo rotatorio multifunzionale per sostituire la tastiera

●Adotti 5,7 pollici di schermo LCD per esposizione

●Adotti DSP, il BRACCIO ed il sistema di esercizio incluso di LINUX

●Sia prova locale che prova a distanza del PC disponibile

●Più alta accuratezza di misura: 0.05%

●Risultati dei test della stampa direttamente dalla stampante termica incorporata

●Piccolo e leggero (9kg/19,84 libbre) per trasporto facile

Dati tecnici

●Norma della prova: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Misura massima di tensione del ginocchio: 40kV

●Gamma dell'uscita:

tensione: 0~180V (RMS)

corrente: 0~12A (RMS), 36A (valore di picco)

●Accuratezza di misura di tensione: ±0.05%

●Misura di rapporto di CT:

gamma: 1~30000

accuratezza: ±0.05%

●Misura di rapporto della pinta:

gamma: 1~10000

accuratezza: ±0.05%

●Misura di fase:

accuratezza: ±2min

risoluzione: 0.01min

●Misura di resistenza di avvolgimento secondario:

gamma: 0~300Ω

accuratezza: 0.1%±1mΩ

●Misura di carico:

gamma: 0~300VA

accuratezza: 0.1%±0.1VA

●Capacità di memoria: risultati dei test dei gruppi >3000

●Alimentazione elettrica

●Condizioni ambientali

●Varie

L'analizzatore portatile CTP-200P di CT è lo strumento potente per il collaudo i trasformatori correnti e dei trasformatori di tensione.
