La prova leggera del trasformatore di misura di CT pinta ha messo 40kV con il contenitore di commutatore di Multitap

Analizzatore del VT & di CT con il contenitore di commutatore del Multi-rubinetto

Modello: CTP-120PA

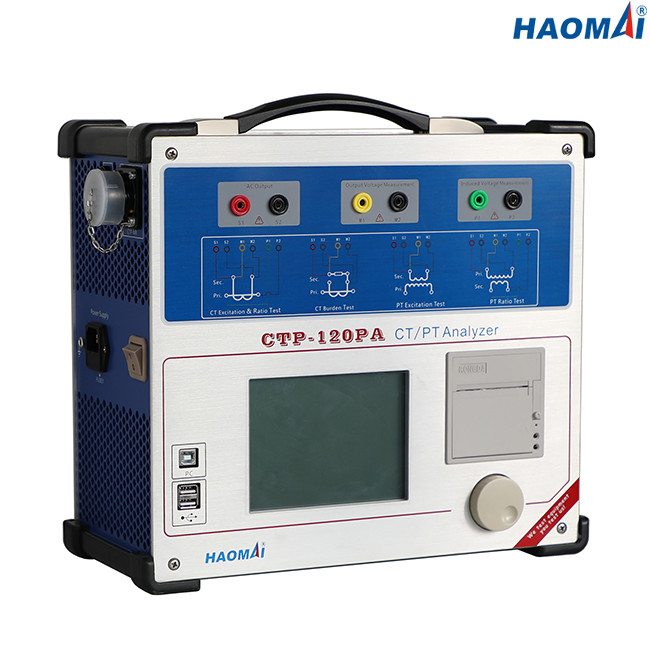

L'analizzatore CTP-120PA del VT & di CT è un'unità leggera e portatile capace di collaudo sia i trasformatori correnti che dei trasformatori di tensione.

A di meno che 9kg (19,84 libbre) il CTP-120PA è un'unità altamente portatile che inoltre offre l'accuratezza nella prova. Capace di realizzare la saturazione, il rapporto, polarità e di avvolgimento della resistenza sui trasformatori correnti, il CTP-120PA può anche essere usato per il collaudo la tensione della classe della protezione e del tester/trasformatori potenziali.

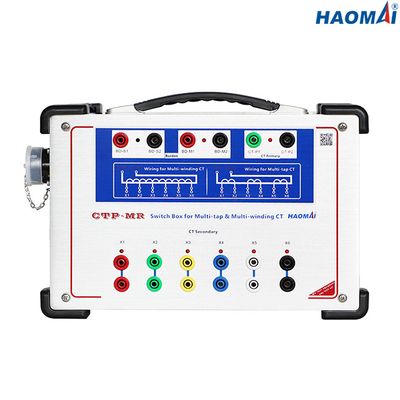

L'analizzatore CTP-120PA del VT & di CT fornisce una tensione variabile controllata del microprocessore e un'uscita corrente con strumentazione di precisione per automaticamente le prove singole ed il multi-rapporto CTs e VTs. Il contenitore di commutatore fornito del multi-rubinetto rende il multi-rubinetto difficile CTs facile. Direttamente si collegherà al multi-rapporto CT ed eseguirà le prove di rapporto su tutti i rubinetti con la spinta di un bottone e senza cavi cambianti. Ciò notevolmente si ridurrà verificare il tempo.

L'analizzatore CTP-120PA del VT & di CT può essere controllato via la sua visualizzazione a 5,7 pollici di TFT LCD di luce solare e di alta risoluzione. Questa interfaccia permette che l'utente esegua rapidamente e facilmente la prova facendo uso del topo rotatorio multifunzionale brevettato.

L'analizzatore CTP-120PA del VT & di CT può anche essere controllato tramite computer portatile che esegue il software difficile di PCT basato sul sistema operativo Windows.

Caratteristiche principali

●Capace di verificare protezione CTs, CTs di misurazione, classe CTs e VTs induttivo di TP

●Curva di caratteristica e di errore di eccitazione della prova basata per principio a bassa frequenza di misura

●Rapporto di misura, polarità, errore di rapporto ed errore di spostamento di fase basato sul metodo di tensione

●Capace di verificare multi-rapporto CTs automaticamente senza l'esigenza del riavvolgimento

●Adopt ha brevettato il topo rotatorio multifunzionale per sostituire la tastiera

●Adotti lo schermo LCD a 5,7 pollici per esposizione

●Adotti DSP, il BRACCIO ed il sistema di esercizio incluso di LINUX

●Sia prova locale che prova a distanza del PC disponibile

●Più alta accuratezza di misura: 0.05%

●Smagnetizzazione automatica del CT

●Risultati dei test della stampa direttamente dalla stampante termica incorporata

●Piccolo e leggero (9kg/19,84 libbre) per trasporto facile

Dati tecnici

●Norme della prova: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Misura massima di tensione del ginocchio: 40kV

●Gamma dell'uscita:

tensione: 0~180V (RMS)

corrente: 0~12A (RMS), 36A (valore di picco)

●Accuratezza di misura di tensione: ±0.05%

●Misura di rapporto di CT:

gamma: 1~30000

accuratezza: ±0.05%

●Misura di rapporto della pinta:

gamma: 1~10000

accuratezza: ±0.05%

●Misura di fase:

accuratezza: ±2min

risoluzione: 0.01min

●Misura di resistenza di avvolgimento secondario:

gamma: 0~300Ω

accuratezza: 0.1%±1mΩ

●Misura di carico:

gamma: 0~300VA

accuratezza: 0.1%±0.1VA

●Capacità di memoria: risultati dei test dei gruppi >3000

●Alimentazione elettrica

●Condizioni ambientali

●Varie

●Norme di sicurezza, compatibilità elettromagnetica

L'analizzatore CTP-120PA del VT & di CT è uno strumento di prove ideale ed unico per verificare il singoli rapporto e multi-rapporto CTs come pure per le prove del VTs induttivo.
