attrezzatura di prova del trasformatore corrente di 120V 60Hz, analizzatore portatile del VT di CT

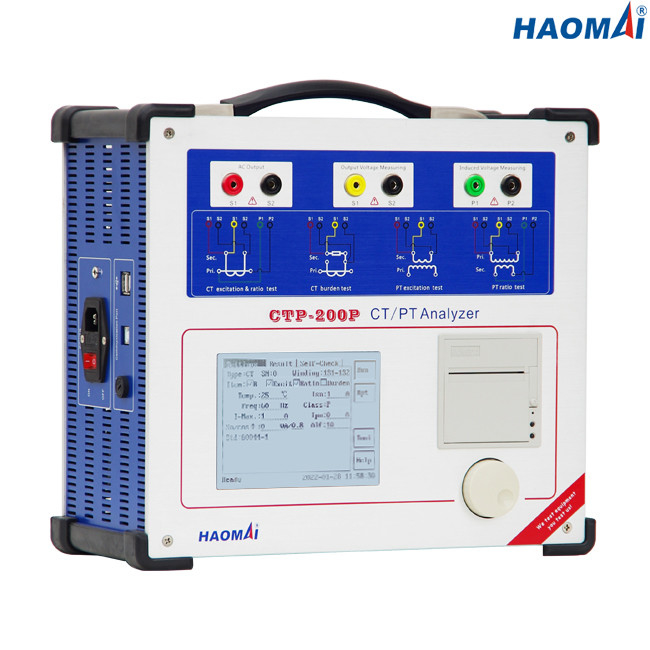

Insieme portatile della prova del trasformatore corrente

Modello: CTP-200P

L'insieme portatile CTP-200P della prova del trasformatore corrente è destinato per misurare automaticamente i parametri relativi del trasformatore corrente (CT), quale la caratteristica di eccitazione, gira l'induttività saturata ed insatura di rapporto, di polarità, della resistenza d'avvolgimento, percentuale di cambiamento continuo di induzione residua, fattore limitante di accuratezza (ALF) o fattore di sicurezza dello strumento (FS), carico secondario ecc.

Il CTP-200P inoltre permette la simulazione del rapporto, della costante di tempo secondaria, di ALF e del FS al carico regolabile libero ed alla corrente primaria inoltre dopo la prova con i risultati dei test risoluti.

La prova portatile del trasformatore corrente ha messo CTP-200P inoltre sostiene la prova del trasformatore di tensione (VT). Il rapporto, la polarità, la caratteristica di eccitazione e la resistenza d'avvolgimento del VT possono essere provati.

La prova portatile del trasformatore corrente ha messo CTP-200P è irregolare ed immune ad interferenza di rumore elettrica in sottostazioni ad alta tensione.

Caratteristiche principali

●Capace di verificare protezione CTs, CTs di misurazione, PR/PX CTs, TPS/TPX/TPY/TPZ CTs e VTs induttivo definiti in IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Curva di caratteristica e di errore di eccitazione della prova basata per principio a bassa frequenza di misura

●Rapporto di misura, polarità, errore di rapporto ed errore di spostamento di fase basato sul metodo di tensione

●Adopt ha brevettato il topo rotatorio multifunzionale per sostituire la tastiera

●Uno schermo LCD leggibile di 5,7 inche di luce solare per esposizione

●Adotti DSP, il BRACCIO ed il sistema di esercizio incluso di LINUX

●Sia prova locale che prova a distanza del PC disponibile

●Più alta accuratezza di misura: 0.05%

●Il massimo ha verificato la tensione ginocchio punti del CT fino a 40kV

●Esegue le prove secondarie di carico

●Smagnetizzazione automatica del CT

●Risultati dei test della stampa direttamente dalla stampante termica incorporata

●Piccolo e leggero (9kg/19,84 libbre) per trasporto facile

Dati tecnici

●Norme della prova: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Misura massima di tensione del ginocchio: 40kV

●Gamma dell'uscita:

tensione: 0~180V (RMS)

corrente: 0~12A (RMS), 36A (valore di picco)

●Accuratezza di misura di tensione: ±0.05%

●Misura di rapporto di CT:

gamma: 1~30000

accuratezza: ±0.05%

●Misura di rapporto della pinta:

gamma: 1~10000

accuratezza: ±0.05%

●Misura di fase:

accuratezza: ±2min

risoluzione: 0.01min

●Misura di resistenza di avvolgimento secondario:

gamma: 0~300Ω

accuratezza: 0.1%±1mΩ

●Misura di carico:

gamma: 0~300VA

accuratezza: 0.1%±0.1VA

●Capacità di memoria: risultati dei test dei gruppi >3000

●Alimentazione elettrica

●Condizioni ambientali

●Varie

Il software della prova portatile del trasformatore corrente ha messo CTP-200P può funzionare su un PC con il sistema operativo Windows. Gratis per il miglioramento della versione di software.

L'insieme portatile CTP-200P della prova del trasformatore corrente è alloggiato in una recinzione portatile, di vibrazione e di scossa della resistenza con la maniglia dal lato e con le ruote e la maniglia ritrattabile.
