La prova automatica del trasformatore di misura ISO9001 ha messo 36A multifunzionale

Sistema di prova completamente automatico di CT/VT

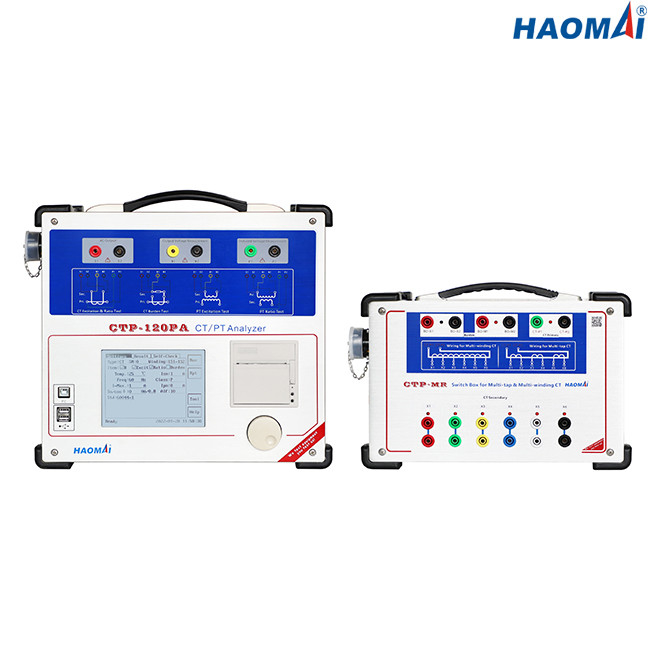

Modello: CTP-120PA

Il sistema di prova di CT/VT CTP-120PA è un sistema di prova completamente automatico del trasformatore di tensione e della corrente, progettato particolarmente per il collaudo CTs, VTs e dei trasformatori combinati.

CTP-120PA assegna una prova più veloce, dovuto il suo contenitore di commutatore del Multi-rubinetto che concede collegare direttamente fino a 6 rubinetti, in questo modo il collegamento del dispositivo è fatto soltanto una volta e senza il bisogno di nuova operazione manuale.

Le prove principali eseguite da CTP-120PA sono: L'eccitazione, l'accuratezza, l'errore di fase & di rapporto, la resistenza ed il carico ed essi tutto sono eseguiti nel modo completamente automatico, senza intervento dell'utente. Tutte le prove sono eseguite generando la corrente e la tensione.

Tutte le funzionalità sono dirette da una visualizzazione leggibile a 5,7 pollici di TFT LCD di luce solare, da un topo rotatorio multifunzionale brevettato, da un BRACCIO e da un sistema di esercizio incluso di LINUX, progettati per l'ambiente all'aperto e senza un computer portatile.

I risultati dei test sono tenuti in una memoria locale e possono essere trasferiti ad un PC tramite disco di USB Flash.

Caratteristiche principali

●Capace di collaudare corrente, tensione ed i trasformatori combinati

●Le prove principali hanno eseguito: Errore di fase & di rapporto, polarità, eccitazione, resistenza, accuratezza, carico

●Norme selezionabili della prova: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●contenitore di commutatore del Multi-rubinetto che descrive il comportamento del CT

●Adopt ha brevettato il topo rotatorio multifunzionale per sostituire la tastiera

●Adotti lo schermo LCD a 5,7 pollici leggibile di luce solare

●Adotti DSP, il BRACCIO ed il sistema di esercizio incluso di LINUX

●Sia prova locale che prova a distanza del PC disponibile

●Più alta accuratezza di misura: 0.05%

●Smagnetizzazione automatica del CT

●Risultati dei test della stampa direttamente dalla stampante termica incorporata

●Capace di scaricare i risultati dei test tramite disco di USB Flash

●Piccolo e leggero (9kg/19,84 libbre) per trasporto facile

Dati tecnici

●Norme della prova: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Misura massima di tensione del ginocchio: 40kV

●Gamma dell'uscita:

tensione: 0~180V (RMS)

corrente: 0~12A (RMS), 36A (valore di picco)

●Accuratezza di misura di tensione: ±0.05%

●Misura di rapporto di CT:

gamma: 1~30000

accuratezza: ±0.05%

●Misura di rapporto della pinta:

gamma: 1~10000

accuratezza: ±0.05%

●Misura di fase:

accuratezza: ±2min

risoluzione: 0.01min

●Misura di resistenza di avvolgimento secondario:

gamma: 0~300Ω

accuratezza: 0.1%±1mΩ

●Misura di carico:

gamma: 0~300VA

accuratezza: 0.1%±0.1VA

●Capacità di memoria: risultati dei test dei gruppi >3000

●Alimentazione elettrica

●Condizioni ambientali

●Varie

Il sistema di prova completamente automatico di CT/VT CTP-120PA è uno strumento di prove potente per il collaudo i trasformatori correnti, i trasformatori di tensione e dei trasformatori combinati.
