norma della prova di IEC dell'analizzatore del trasformatore corrente di 9kg Multitap CT pinta

Analizzatore del trasformatore corrente di alta precisione

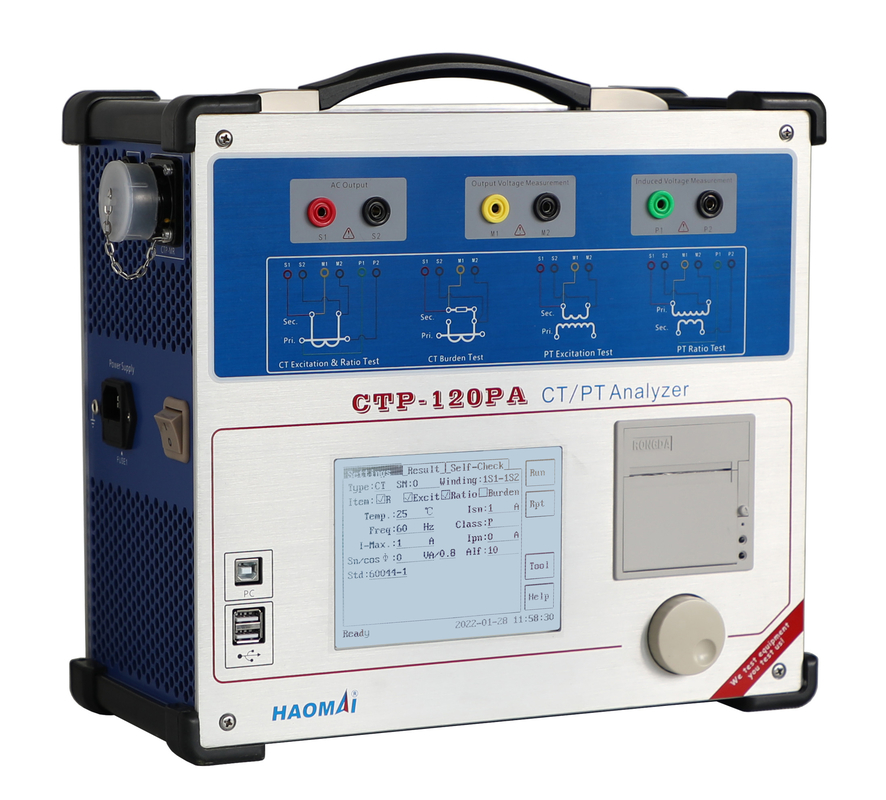

Modello: CTP-120PA

L'analizzatore CTP-120PA del trasformatore corrente di alta precisione e del portatile concede eseguire tutte le prove prevedute dalle norme internazionali su CTs e su VTs induttivo.

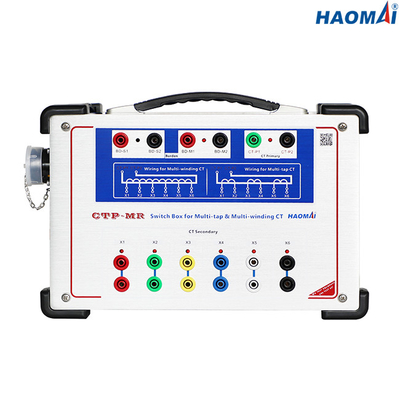

Per le prove di CT, lo strumento può essere collegato direttamente fino a 6 rubinetti tramite contenitore di commutatore del Multi-rubinetto. In questo modo il collegamento al dispositivo nell'ambito della prova ha eseguito soltanto una volta senza il bisogno di nuova operazione manuale.

Il CTP-120PA può essere usato come unità autonoma o può essere controllato da computer. Può essere collegato ad un PC via la porta USB. Nel modo controllato da computer, le annotazioni della prova possono essere lette dalla memoria di CTP-120PA, o le prove di CT possono allontanarsi dal PC. Il CTP-120PA viene con il software del PC di PCT. Il software del PC di PCT può essere usato per collaudare un trasformatore corrente o il trasformatore di tensione direttamente da un PC, automaticamente genera i risultati dei test, ha letto le annotazioni della prova dalla memoria di CTP-120PA e conserva le annotazioni della prova nel formato di parola.

Lo strumento è alloggiato in una scatola trasportabile, che è fornita di una copertura e delle maniglie per facilità di trasporto.

Caratteristiche principali

●Capace di verificare protezione CTs, CTs di misurazione, classe CTs di TP ed I.T. induttivo

●Curva di caratteristica e di errore di eccitazione della prova basata per principio a bassa frequenza di misura

●Rapporto di misura, polarità, errore di rapporto ed errore di spostamento di fase basato sul metodo di tensione

●Capace di verificare multi-rapporto CTs automaticamente senza l'esigenza del riavvolgimento

●Adopt ha brevettato il topo rotatorio multifunzionale per sostituire la tastiera

●Adotti 5,7 pollici di schermo LCD per esposizione

●Adotti DSP, il BRACCIO ed il sistema di esercizio incluso di LINUX

●Sia prova locale che prova a distanza del PC disponibile

●Più alta accuratezza di misura: 0,05%

●Risultati dei test della stampa direttamente dalla stampante termica incorporata

●Piccolo e leggero (9kg/19,84 libbre) per trasporto facile

Dati tecnici

●Norma della prova: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Misura massima di tensione del ginocchio: 40kV

●Gamma dell'uscita:

tensione: 0~180V (RMS)

corrente: 0~12A (RMS), 36A (valore di picco)

●Accuratezza di misura di tensione: ±0.05%

●Misura di rapporto di CT:

gamma: 1~30000

accuratezza: ±0.05%

●Misura di rapporto della pinta:

gamma: 1~10000

accuratezza: ±0.05%

●Misura di fase:

accuratezza: ±2min

risoluzione: 0.01min

●Misura di resistenza di avvolgimento secondario:

gamma: 0~300Ω

accuratezza: 0.1%±1mΩ

●Misura di carico:

gamma: 0~300VA

accuratezza: 0.1%±0.1VA

●Capacità di memoria: risultati dei test dei gruppi >3000

●Alimentazione elettrica

●Condizioni ambientali

●Varie

L'analizzatore CTP-120PA del trasformatore corrente di alta precisione e del portatile è uno strumento potente per l'esecuzione di tutte le prove di CTs e di VTs induttivo.
