La prova del trasformatore di misura di CT pinta ha messo l'uscita leggera 0-12A

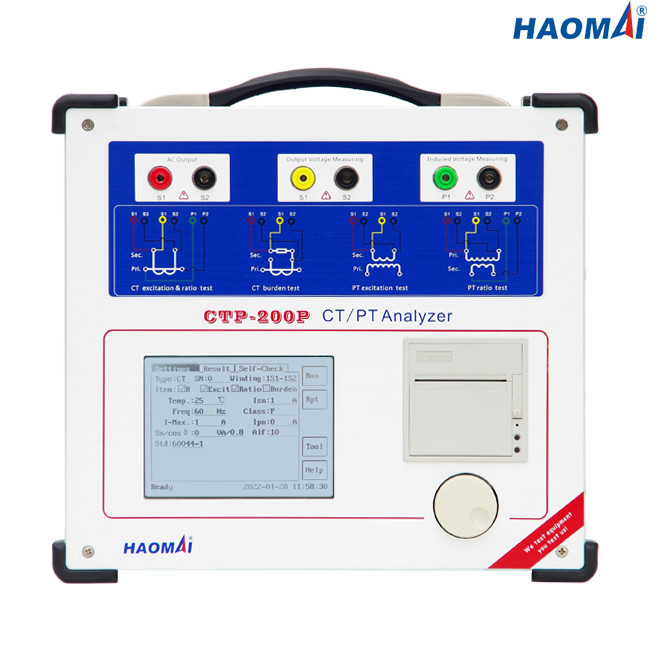

Tester universale della pinta e di CT

Modello: CTP-200P

Il tester universale CTP-200P della pinta e di CT è uno strumento portatile del campo leggero destinato per verificare il CT e la pinta installati in un sistema pratico. Può essere usato per molte prove sistematiche dell'officina come pure provando.

Il tester universale CTP-200P della pinta e di CT è capace di prove del CTs di conteggio, ma può anche verificare la protezione CTs ad errore di fase e di rapporto al carico normale secondo le norme IEC61869-2, IEC60044-1,60044-6 e IEEE/ANSI C57.13.

Nel modo di prova locale, l'operatore può usare il topo rotatorio multifunzionale brevettato sul pannello frontale per fornire le informazioni sull'oggetto da provare. Le visualizzazioni LCD a 5,7 pollici leggibili di luce solare le informazioni chiuse a chiave ed i risultati dei test finali.

Per prova completamente automatica su un PC, ogni unità di CTP-200P viene con ad installare la versione del software di PCT. Il software di PCT è destinato per funzionare su un PC con il sistema operativo di Windows 10.

Caratteristiche principali

●Capace di verificare protezione CTs, CTs di misurazione, PR/PX CTs, TPS/TPX/TPY/TPZ CTs ed I.T. induttivo

●Curva di caratteristica e di errore di eccitazione della prova basata per principio a bassa frequenza di misura

●Rapporto di misura, polarità, errore di rapporto ed errore di spostamento di fase basato sul metodo di tensione

●Adopt ha brevettato il topo rotatorio multifunzionale per sostituire la tastiera

●Adotti 5,7 pollici di schermo LCD per esposizione

●Adotti DSP, il BRACCIO ed il sistema di esercizio incluso di LINUX

●Sia prova locale che prova a distanza del PC disponibile

●Più alta accuratezza di misura: 0.05%

●Il massimo ha verificato la tensione ginocchio punti del CT fino a 40kV

●Smagnetizzazione automatica del CT

●Risultati dei test della stampa direttamente dalla stampante termica incorporata

●Piccolo e leggero (9kg/19,84 libbre) per trasporto facile

Dati tecnici

●Norma della prova: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Misura massima di tensione del ginocchio: 40kV

●Gamma dell'uscita:

tensione: 0~180V (RMS)

corrente: 0~12A (RMS), 36A (valore di picco)

●Accuratezza di misura di tensione: ±0.05%

●Misura di rapporto di CT:

gamma: 1~30000

accuratezza: ±0.05%

●Misura di rapporto della pinta:

gamma: 1~10000

accuratezza: ±0.05%

●Misura di fase:

accuratezza: ±2min

risoluzione: 0.01min

●Misura di resistenza di avvolgimento secondario:

gamma: 0~300Ω

accuratezza: 0.1%±1mΩ

●Misura di carico:

gamma: 0~300VA

accuratezza: 0.1%±0.1VA

●Capacità di memoria: risultati dei test dei gruppi >3000

●Alimentazione elettrica

●Condizioni ambientali

●Varie

Il tester universale CTP-200P della pinta e di CT è strumento potente ed affidabile affinchè gli ingegneri collaudi i trasformatori di tensione e del trasformatore corrente in sottostazioni.
