| Luogo di origine: | La Cina |
| Marca: | HAOMAI |
| Certificazione: | ISO9001:2015, CE, Type Test Report, Calibration Report |
| Numero di modello: | RELAYSTAR-1600 |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore da trasporto + cassa del compensato |
| Tempi di consegna: | 5-10 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 400 insiemi al mese |
| Nome di prodotto: | Insieme della prova del relè, corredo della prova del relè, tester del relè, insieme secondario dell | Uscita corrente: | 6x0… 40A |
|---|---|---|---|
| Uscita di tensione: | 6x0… 150V | Accuratezza dell'uscita: | ≤0.1% per l'uscita di CA |
| Massimo potenza di uscita: | 1x1000VA a 240A | Operazione: | modo locale + modo di PC |
| Evidenziare: | insieme della prova del relè di protezione 150V,insieme della prova del relè di protezione 40A,Tester Ultraportable del relè di protezione |
||

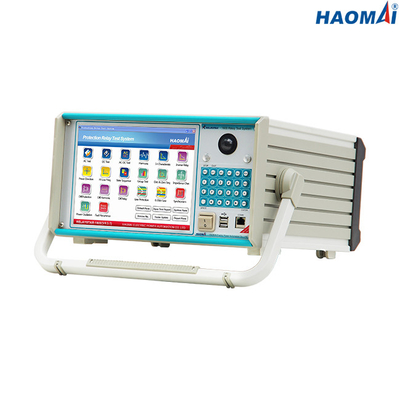

Alto potere insieme della prova del relè di protezione di 6 fasi
Modello: RELAYSTAR-1600
Il RELAYSTAR-1600 è prova multiuso del relè di protezione di 6 fasi messa per il collaudo tutti i generazioni e relè dei tipi di protezione, che possono produrre una corrente di 6 fasi (6x0… 40A) e una tensione di 6 fasi (6x0… 150V).
Il RELAYSTAR-1600 è una scelta eccellente quando volete l'output di forza motrice e più a corrente forte (6x0… 40A, 6x300VA; 1x0… 240A, 1x1000VA) per i relè elettromeccanici difficili di alto-carico.

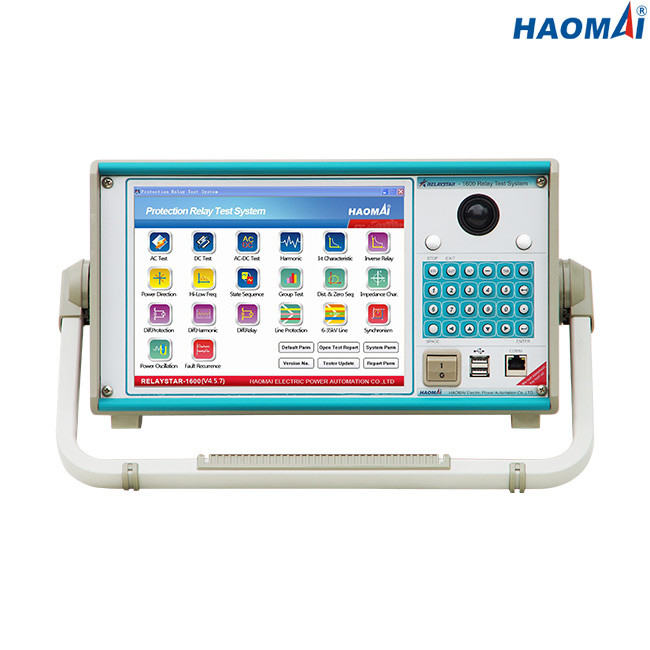

Il RELAYSTAR-1600 può essere azionato senza un PC. Combina il PC industriale incastonato, lo schermo a 10,4 pollici di TFT LCD di colore pieno, il topo incorporato e la tastiera per l'operazione locale più facile.
L'alto potere insieme RELAYSTAR-1600 della prova del relè di protezione di 6 fasi può essere sincronizzato per eseguire la prova faccia a faccia con gli insiemi della prova assegnati in sottostazioni differenti con il suo GPS insito.
Caratteristiche principali
1) 6-phase corrente (6×40A) + uscita di tensione di 6 fasi (6×150V)
2) Schermo LCD industriale incastonato del PC with10.4-inch
3) Funziona con o senza un PC
4) Amplificatori di rendimento elevato
5) Più alto output di forza motrice: 1x1000VA@240A
6) Capo a capo prova con GPS insito
7) Software eccellente di RELAYSTAR per il locale e la prova a distanza del PC
Dati tecnici
Generatore corrente
| Campo di regolazione | 6-phase CA (L-N) | 6x0… 40A |
| CA trifase (L-N) | 3x0… 80A | |
| 1-phase CA (LL-LN) | 1x0… 240A | |
| CC (L-N) | 6x0… ±20 A | |
| Potere | 6-phase CA (L-N) | 6x300VA a 40A |
| CA trifase (L-N) | 3x450VA a 80A | |
| 1-phase CA (LL-LN) | 1x1000VA a 240A | |
| CC (L-N) | 6x120VA a 20A | |
| Accuratezza | CA: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
| CC: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) | ||
| Risoluzione | 1mA | |
Generatore di tensione
| Campo di regolazione | 6-phase CA (L-N) | 6x0… 150V |
| CA trifase (L-N) | 3x0… 300V | |
| CC (L-N) | 6x0… ±175V | |
| Potere | 6-phase CA (L-N) | 6x80VA a 150V |
| CA trifase (L-N) | 3x100VA a 300V | |
| CC (L-N) | 6x80VA a 175V | |
| Accuratezza | CA: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| CC: ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
| Risoluzione | 1mV | |
Rifornimento ausiliario di CC
| Gamma di tensione | 110V/220V (max.1.5A) |
| Potere | max.165VA/330VA |
Input binari
| Numero | 10 |
| Caratteristiche d'ingresso | contatto in ozio o contatto senza potenziale |
| Caratteristiche della soglia | «0": 0~6V; «1": 12V~250V |
| Tempo di misurazione massimo | 999999.999s |
| Accuratezza di tempo | ±1ms |
| Risoluzione di tempo | 1ms |
Uscite binarie
| Numero | 8 |
| Tipo | contatto in ozio |
| Capacità della rottura | 250VAC/0.5A, 250VDC/0.2A |
Monitoraggio insito e registrazione
| Monitoraggio | correnti ed uscite di tensione |
| Registrazione | le uscite analogiche, input binari/produce lo stato |
| Modo | il monitoraggio in tempo reale, nessun collegamenti esterni è richiesto |
| Lunghezza di registrazione | illimitato (finché la memoria interna non sia piena) |
Generatori generali
| Frequenza | gamma: 0~1200Hz |
| accuratezza:<1mhz> | |
| risoluzione: 0.001Hz | |
| Fase | gamma: -360° ~+360° |
| accuratezza: 0.1° | |
| risoluzione: 0.01° | |
| Armonica | ordine di sovrapposizione: 2~24 volte |
| distorsione: ≤0.5% |
Alimentazione elettrica
| Tensione in ingresso nominale | su misura (CA 220V/230V/120V/127V±10%, 1 fase) |
| Frequenza nominale | 50/60 di hertz |
| Corrente nominale | 10A a 230V/12A a 115V |
| Collegamento | incavo standard di CA (IEC 60320) |
Condizioni ambientali
| Temperatura di operazione | 0… +50 °C (°F) +32… +122 |
| Temperatura di stoccaggio | -25… +70 °C (- °F) 13… +158 |
| Gamma di umidità | umidità relativa 5… 95%, senza condensazione |
| Vibrazione | IEC 60068-2-6 (20m/s2 a 10… 150 hertz) |
Varie
| Peso | 18kg (39,68 libbre) |
| Dimensioni (W x H x D, senza maniglia) | 420×360×210mm (16.54x14.17x8.27 dentro) |
| Porto del collegamento | 2 USB2.0 porti, 1 porta Ethernet |
L'alto potere insieme RELAYSTAR-1600 della prova del relè di protezione di 6 fasi è la scelta preferita per i test engineer nei casi in cui la trasportabilità eccellente è necessaria e una corrente di 6 fasi fino a 40A è sufficiente.
L'alto potere insieme RELAYSTAR-1600 della prova del relè di protezione di 6 fasi ha passato il tipo prova nel laboratorio della Cina KETOP accreditato sotto ISO/IEC 17025.
L'alto potere che la prova del relè di protezione di 6 fasi ha messo RELAYSTAR-1600 inoltre è calibrato nel laboratorio dei terzi accreditato sotto ISO/IEC 17025.
Il tipo relazione sull'esperimento e rapporto di calibratura è indicato come sotto.
