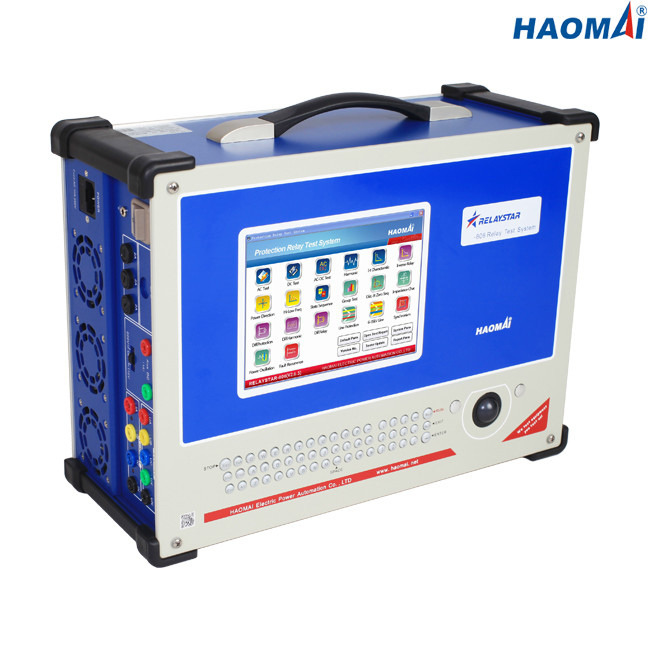

Sistema di prova multicanale del relè di 3 fasi messo con lo schermo LCD a 8 pollici

Sistema di prova trifase automatico del relè
Modello: RELAYSTAR-806
Il RELAYSTAR-806 è un sistema di prova programmabile ed automatico del relè, che permette per la verifica automatica dei relè di protezione, come quelle utilizzate nella centrale elettrica media ed ad alta tensione.
Tutte le parti dell'hardware del corredo RELAYSTAR-806 sono alloggiate 3U in un caso, quello contiene: l'alimentazione elettrica, i circuiti di interfaccia, i comitati per il controllo, la tensione e gli amplificatori correnti, il PC industriale incastonato, schermo LCD a 8 pollici, tastiera e topo. Può essere azionata localmente e completare tutte le prove senza PC esterno.
Il corredo RELAYSTAR-806 funziona in relazione ad un computer, quello lo controlla via la porta Ethernet. Permette che il corredo interpreti tutti i comandi ricevuti dal computer e trasmetta i risultati dei test via eseguire il software di RELAYSTAR su un computer o su un computer portatile con il sistema operativo Windows.
Il software di RELAYSTAR che corre sul PC permette l'utente a:
●Controlli tutte le uscite di tensione e della corrente, per la simulazione di tutti i tipi di errori: in particolare, errori che sono prodotti su una rete di distribuzione con la persona neutrale collegata per frantumare.
●Cambi l'uscita in un modo di punto o della rampa.
●Definisca lo stato degli input e delle uscite fra due simulazioni di errore.
●Simuli l'evoluzione complessa, con gli errori che cambiano durante la prova.
●Conservi direttamente la relazione sull'esperimento nel formato di parola nel PC.

Caratteristiche principali
1) PC industriale incastonato con lo schermo LCD a 8 pollici
2) Controllo e funzionare localmente o dal PC esterno
3) Fino a 3 di tensione 4 e correnti uscite più il rifornimento ausiliario di CC
4) Capace di fare un passo o di dilagare la corrente
5) Uscite di alta precisione: ≤0.1%
6) Interfaccia Ethernet per il PC di collegamento
7) GPS interno per le prove faccia a faccia
8) Software avanzato della gestione dei dati e di prova
9) Protezione automatica per i sovraccarichi ed il circuito aperto
10) Alta qualità, sicurezza ed affidabilità

Dati tecnici
Generatore corrente


Generatore di tensione


Rifornimento ausiliario di CC (uscita del simulatore della batteria)


Input binari


Uscite binarie


Generatori generali


Alimentazione elettrica


Varie


Il sistema di prova trifase automatico del relè RELAYSTAR-806 è leggero, facile portare all'area campione. Il corredo RELAYSTAR-806 e tutti gli accessori sono alloggiati in un contenitore di lega di alluminio con la maniglia e le ruote.
