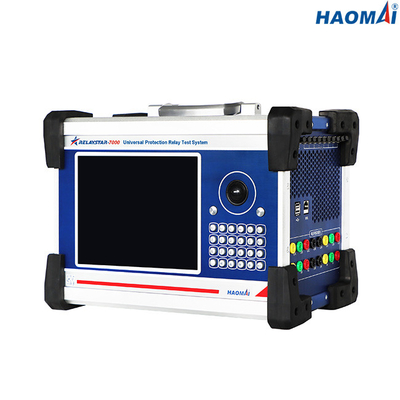

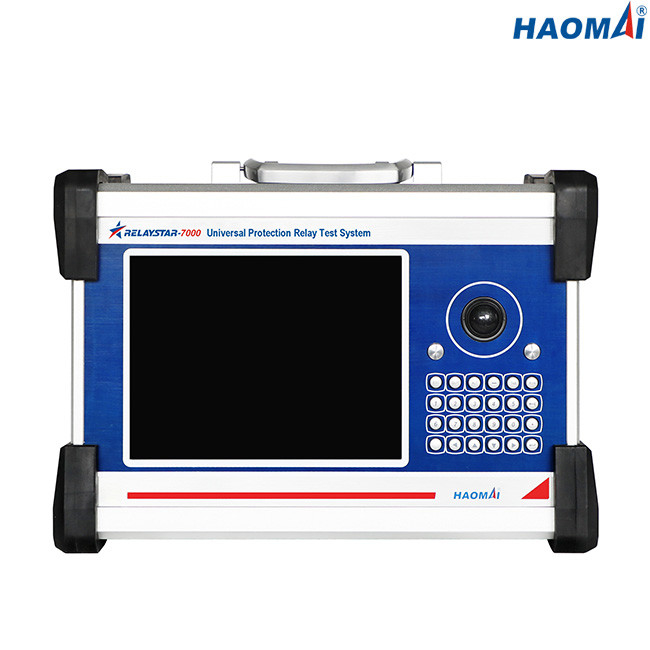

Insieme secondario universale della prova dell'iniezione
Modello: RELAYSTAR-7000
Il RELAYSTAR-7000 è insieme secondario multifase della prova dell'iniezione, che può produrre 6 tensioni correnti di canali e di 6 canali per le prove elettromeccaniche, stato solido ed i relé di protezione su microelaboratore.
L'interfaccia IEC61850 per RELAYSTAR-7000 è richiesta per il relè che prova con al il protocollo di comunicazione basato a Ethernet della sottostazione.
Il modulo incorporato del sincronizzatore di GPS concede sincronizza un inizio della prova di due unità RELAYSTAR-7000.
Caratteristiche principali
1) Collaudo dei tutti i tipi relè di protezione: numerico e IEC61850 elettromeccanici, semi conduttori, su microelaboratore
2) Controllo manuale con lo schermo a colori
3) Simultaneamente disponibile: 6 tensioni correnti di canali e di 6 canali
4) Uscite a corrente forte: 6 x 30 A, 3 x 60 A, 1 x 180 A
5) Interfaccia di protocollo IEC61850
6) USB e interfaccia Ethernet
7) Capo a capo prova con GPS o IRIG-B
8) Il più di alta qualità, sicurezza ed affidabilità
Dati tecnici
Uscite generali di tensione e della corrente
| Generatore corrente |
Campo di regolazione |
6-phase CA (L-N): 6x0… 30A |
| CC (L-N): 6x0… ±10 A |
| Potere |
6-phase CA (L-N): 6x450VA a 30A |
| CC (L-N): 6x120VA a 10A |
| Accuratezza |
CA: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| CC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Risoluzione |
1mA |
| Generatore di tensione |
Campo di regolazione |
6-phase CA (L-N): 6x0… 150V |
| CC (L-N): 6x0… ±160V |
| Potere |
6-phase CA (L-N): 6x80VA a 150V |
| CC (L-N): 6x80VA a 160V |
| Accuratezza |
CA: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| CC: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Risoluzione |
1mV |
| Generatori generali |
Frequenza |
gamma: 0~1200Hz |
| accuratezza:<1mhz>
|
| risoluzione: 0.001Hz |
| Fase |
gamma: -360° ~+360° |
| accuratezza: 0.1° |
| risoluzione: 0.01° |
| Armonica |
ordine di sovrapposizione: 2~24 volte |
| distorsione: ≤0.5% |
Interfacce di comunicazione di Ethernet
| Modo |
10/100Base-TX (10/100Mbit, a coppia attorcigliata, automatico-incrocio) |
| Numero di porto |
2 |
| Tipo di interfaccia |
RJ45 |
| Indicazione di stato |
Luci del LED |
Interfacce di comunicazione di fibra ottica
| Modo |
100Base-FX (100Mbit, di fibra ottica, pieno duplex) |
| Numero di porto |
8 |
| Tipo di interfaccia |
LC |
| Tipo della fibra |
62.5/125μm (fibra mista) |
| Lunghezza d'onda |
1310nm |
| Distanza di trasmissione |
>1km |
| Indicazione di stato |
Luci del LED |
Interfacce di PI3
| Numero di porto |
9 (8 per la trasmissione, 1 per ricevere) |
| Tipo di interfaccia |
St |
| Tipo della fibra |
62.5/125μm (fibra mista) |
| Lunghezza d'onda |
850nm |
Input binari
| Numero |
8 |
| Tipo |
contatto senza potenziale o contatto in ozio (identificazione automatica) |
| Caratteristiche della soglia |
«0": 0~6V; «1": 12V~250V |
Uscite binarie
| Numero |
4 |
| Tipo |
contatto in ozio |
| Capacità della rottura |
250VAC/0.5A; 250VDC/0.2A |
Monitoraggio insito e registrazione
| Monitoraggio |
correnti ed uscite di tensione |
| Registrazione |
le uscite analogiche, input binari/produce lo stato |
| Modo |
il monitoraggio in tempo reale, nessun collegamenti esterni è richiesto |
| Lunghezza di registrazione |
illimitato (finché la memoria interna non sia piena) |
Alimentazione elettrica
| Tensione in ingresso nominale |
su misura (AC230V/120V±10%, 1 fase) |
| Frequenza nominale |
50/60 di hertz |
| Corrente nominale |
10A a 230V/12A a 120V |
| Collegamento |
Incavo standard di CA (IEC 60320) |
Condizioni ambientali
| Temperatura di operazione |
0… +50 °C (°F) +32… +122 |
| Temperatura di stoccaggio |
-25… +70 °C (- °F) 13… +158 |
| Gamma di umidità |
umidità relativa 5… 95%, senza condensazione |
| Vibrazione |
IEC 60068-2-6 (20m/s2 a 10… 150 hertz) |
Varie
| Peso |
19.5kg (42,99 libbre) |
| Dimensioni (W x H x D, senza maniglia) |
405×295×250mm (15.94x11.61x9.84 dentro) |
L'insieme secondario universale RELAYSTAR-7000 della prova dell'iniezione è la scelta preferita per i test engineer nei casi in cui numerico e comunicazione basasse le protezioni e IEDs.
Simulazione dell'OCA di IEC 61850 di RELAYSTAR-7000A: tracciato delle uscite binarie agli attributi di dati nei messaggi pubblicati dell'OCA.
La prova secondaria universale dell'iniezione ha messo RELAYSTAR-7000A può pubblicare i valori provati di IEC 61850 secondo «la linea guida di implementazione per l'interfaccia di Digital ai trasformatori di misura facendo uso dell'IEC 61850-9-2» del gruppo di utenti internazionale dell'UCA
Gli insiemi secondari universali della prova dell'iniezione di HAOMAI sono ampiamente usati nella griglia di potere, petrochimico, metallurgia, ferrovia, miniera di carbone, istituti di ricerca e tutti i tipi di fabbriche o di imprese su grande scala.
