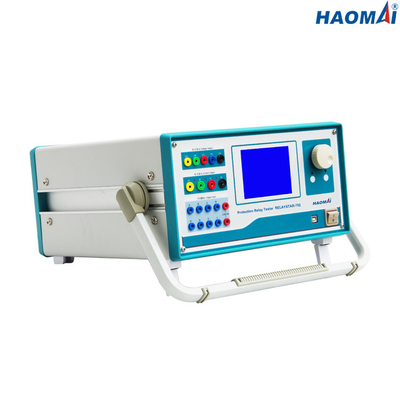

Name: Operazione del PC prova secondaria dell'iniezione di 3 fasi messa con lo schermo LCD 320×240
Brand: HAOMAI
SKU: HME-702

Casa Prodotti Insieme secondario della prova dell'iniezione

Operazione del PC prova secondaria dell'iniezione di 3 fasi messa con lo schermo LCD 320×240

Dettagli:

Luogo di origine:	La Cina
Marca:	HAOMAI
Certificazione:	ISO9001:2015, Calibration Report
Numero di modello:	HME-702

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 insieme
Prezzo:	negotiation
Imballaggi particolari:	Contenitore da trasporto + cassa del compensato
Tempi di consegna:	5-10 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	400 insiemi al mese

Contatto

Descrizione di prodotto dettagliata

Nome di prodotto:	Tester del relè, sistema di prova del relè, insieme della prova del relè di protezione	uscita corrente trifase:	3×0… 40A
uscita di tensione 4-phase:	4×0…120V	Accuratezza dell'uscita di CA:	≤0,2%
Massimo potenza di uscita:	1x1000VA a 120A	Operazione:	Modo locale + modo di PC
Evidenziare:	Insieme secondario della prova dell'iniezione del PC , insieme secondario della prova dell'iniezione 3Phase , Insieme secondario LCD della prova dell'iniezione di 3 fasi

Insieme secondario trifase economico della prova dell'iniezione

Modello: HME-702

Il HME-702 è insieme secondario trifase classico della prova dell'iniezione, che può produrre la corrente trifase (3×40A) e una tensione di 4 fasi (4×120V). Può essere usato per i relè elettromeccanici, semi conduttori e su microelaboratore di prove di protezione.

L'insieme secondario trifase economico HME-702 della prova dell'iniezione può essere azionato via il topo rotatorio multifunzionale, anche può essere azionato via software eseguente un computer portatile con il sistema operativo Windows.

Caratteristiche principali

1) (3×40A) + uscita corrente trifase di tensione di 4 fasi (4×120V)

2) Sia prova locale che prova a distanza del PC disponibile

3) Sistema embedded con lo schermo LCD 320×240

4) Amplificatore di potenza lineare di rendimento elevato

5) 8 input binari + 4 uscite binarie

6) CC aus. indipendente

7) Funzione di prova potente del software

Dati tecnici

Generatore corrente

Campo di regolazione	CA trifase (L-N)	3x0… 40A
	1-phase CA (LL-LN)	1x0… 120A
	CC (L-N)	3x… ±10A
	CA trifase (L-N)	3x420VA a 40A
Potere	1-phase CA (LL-LN)	1x900VA a 120A
	CC (L-N)	3x120VA a 10A
Accuratezza	CA: ≤0.2%
Accuratezza	CC: ≤0.5%

Generatore di tensione

Campo di regolazione	4-phase CA (L-N)	4x0… 120V
	1-phase CA (L-L)	1x0… 240V
	CC (L-N)	3x… ±160V
Potere	4-phase CA (L-N)	4x80VA a 120V
	1-phase CA (L-L)	1x100VA a 240V
	CC (L-N)	3x70VA a 160V
Accuratezza	CA: ≤0.2%
Accuratezza	CC: ≤0.5%

Rifornimento ausiliario di CC

Gamma di tensione	110V/220V (max.1.5A)
Potere	max.165VA/330VA

Input di Digital

Numero	8
Caratteristiche d'ingresso	contatto in ozio o contatto senza potenziale
Caratteristiche della soglia	«0": 0~6V; «1": 11V~250V
Tempo di misurazione massimo	0.1ms~9999s
Accuratezza di tempo	0.1ms

Uscite di Digital

Numero	4
Tipo	contatto in ozio
Capacità della rottura	220VAC/0.5A, 220VDC/0.2A

Generatori generali

Frequenza	gamma: 0~1000Hz (modo di PC), 20~300Hz (modo locale)
	accuratezza:<10mhz>
	risoluzione: 0.01Hz
Fase	gamma: 0~360°
	accuratezza: 0.2°
	risoluzione: 0.1°
Armonica	ordini di sovrapposizione: 1~20 (modo di PC), 1~6 (modo locale),
Armonica	distorsione: ≤0.5%

Alimentazione elettrica

Tensione in ingresso nominale	su misura (CA 220V/230V±10%, 1 fase)
Frequenza nominale	50/60 di hertz
Corrente nominale	10A a 230V/12A a 115V
Collegamento	incavo standard di CA (IEC 60320)

Condizioni ambientali

Temperatura di operazione	0… +50 °C (°F) +32… +122
Temperatura di stoccaggio	-25… +70 °C (- °F) 13… +158
Gamma di umidità	umidità relativa 5… 95%, senza condensazione
Vibrazione	IEC 60068-2-6 (20m/s2 a 10… 150 hertz)

Varie

Peso	22kg (48,50 libbre)
Dimensioni (W x H x D, senza maniglia)	400×300×180mm (15.75x11.81x7.09 dentro)
Porto del collegamento	per il collegamento di PC

L'insieme secondario trifase economico HME-702 della prova dell'iniezione è strumento economico per il collaudo dei relé di protezione.
