Luogo di origine: | La Cina |
Marca: | HAOMAI |
Certificazione: | ISO9001:2015, Type Test Report, Calibration Report |
Numero di modello: | RELAYSTAR-806 |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | negotiation |
Imballaggi particolari: | Contenitore da trasporto + cassa del compensato |
Tempi di consegna: | 5-10 giorni lavorativi |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 400 insiemi al mese |
Nome di prodotto: | Tester del relè, sistema di prova del relè, insieme della prova del relè di protezione | uscita corrente trifase: | 3×0… 40A |
---|---|---|---|
uscita di tensione 4-phase: | 4×0… 150V | Accuratezza dell'uscita di CA: | ≤0.1% |
IPC incastonato con lo schermo LCD: | Disponibile | Prova faccia a faccia: | via GPS incorporato |
Evidenziare: | ISO9001 corredo della prova del relè di 3 fasi,18kg corredo della prova del relè di 3 fasi,Tester secondario ultraleggero dell'iniezione |
Insieme secondario trifase automatico della prova dell'iniezione
Modello: RELAYSTAR-806
Il RELAYSTAR-806 è un insieme secondario trifase potente ed automatico della prova dell'iniezione. Localmente ed il corredo controllato da PC della prova genera i segnali di alta precisione facendo uso della tecnologia multipla di DSP. Le sue uscite correnti potenti (3x40A) e le uscite di tensione (4x150V) concedono collaudare tutti i relè del tipo di protezione compreso i relè elettromeccanici.

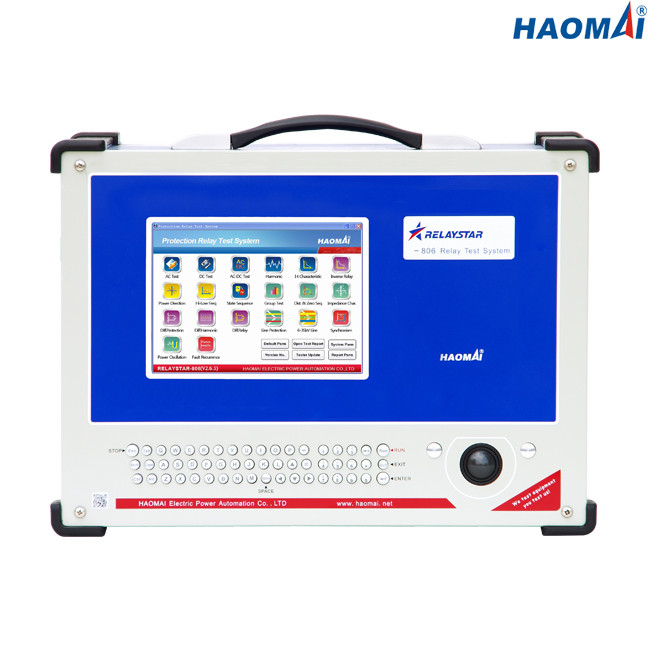

Il RELAYSTAR-806 può essere azionato direttamente a partire dal pannello frontale per mezzo di una rappresentazione grafica di grande colore, di un topo, di una tastiera e dei tasti funzione. I risultati dei test sono conservati automaticamente e poi sono scaricati al PC via porta USB per stoccaggio o stampa finale.
L'interfaccia Ethernet concede controllare il corredo RELAYSTAR-806 dal software avanzato della prova di RELAYSTAR che corre sul PC con il sistema operativo Windows.
La prova faccia a faccia può essere eseguita dal modulo incorporato di GPS e dall'antenna esterna, che concede sincronizzare un inizio della prova di due corredi RELAYSTAR-806.
La protezione del corredo RELAYSTAR-806 dai problemi della consegna è assicurata da questo contenitore da trasporto robusto la maniglia sulla cima e sulle ruote sul fondo.
Caratteristiche principali
1) Controllo locale via il PC industriale incastonato, la tastiera e lo schermo a colori a 8 pollici
2) Telecomando con il software avanzato della prova di RELAYSTAR
3) Simultaneamente disponibile: 3 corrente e tensione 4 più le uscite di 1 simulatore della batteria
4) Adeguamento indipendente delle uscite tensione/correnti
5) Capace di fare un passo o di dilagare il corrente/tensione
6) Uscite a corrente forte: 3x40 A, 1x120A
7) Capace di eseguire prova faccia a faccia tramite modulo incorporato di GPS
8) Funzione dell'importazione di file & dell'esportazione di RIO
9) Rapporto del test automatico
10) Leggero e facile portare
Dati tecnici
Generatore corrente
Campo di regolazione | CA trifase (L-N) | 3x0… 40A |
1-phase CA (LL-LN) | 1x0… 120A | |
CC (L-N) | 3x… ±10A | |
Potere
| CA trifase (L-N) | 3x300VA a 40A |
1-phase CA (LL-LN) | 1x1000VA a 120A | |
CC (L-N) | 3x120VA a 10A | |
Accuratezza | CA: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
CC: ±5mA (0~0.5A), ≤0.2% (0.5~10A) | ||
Risoluzione | 1mA |
Generatore di tensione
Campo di regolazione | 4-phase CA (L-N) | 4x0… 150V |
1-phase CA (L-L) | 1x0… 300V | |
CC (L-N) | 3x… ±160V | |
Potere | 4-phase CA (L-N) | 4x70VA a 150V |
1-phase CA (L-L) | 1x140VA a 300V | |
CC (L-N) | 3x80VA a 160V | |
Accuratezza | CA: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
CC: ±10mV (0~5V), ≤0.2% (5~160V) | ||
Risoluzione | 1mV |
Rifornimento ausiliario di CC (uscita del simulatore della batteria)
Gamma di tensione | 110V/220V (max.1.5A) |
Potere | max.165VA/330VA |
Input binari
Numero | 8 |
Caratteristiche d'ingresso | contatto in ozio o contatto senza potenziale |
Caratteristiche della soglia | «0": 0~6V; «1": 12V~250V |
Tempo di misurazione massimo | 999999.999s |
Accuratezza di tempo | ±1ms |
Risoluzione di tempo | 1ms |
Uscite binarie
Numero | 4 |
Tipo | contatto in ozio |
Capacità della rottura | 250VAC/0.5A, 250VDC/0.2A |
Generatori generali
Frequenza | gamma: 0~1200Hz |
accuratezza:<1mhz> | |
risoluzione: 0.001Hz | |
Fase | gamma: -360° ~+360° |
accuratezza: 0.1° | |
risoluzione: 0.01° | |
Armonica | ordine di sovrapposizione: 2~24 volte |
distorsione: ≤0.5% |
Alimentazione elettrica
Tensione in ingresso nominale | su misura (CA 220V/230V/120V±10%, 1 fase) |
Frequenza nominale | 50/60 di hertz |
Corrente nominale | 10A a 230V/12A a 115V |
Collegamento | incavo standard di CA (IEC 60320) |
Varie
Peso | 18kg (39,68 libbre) |
Dimensioni (W x H x D, senza maniglia) | 405×300×164mm (15.94x11.81x6.46 dentro) |
Porto del collegamento | 2 USB2.0 porti, 1 porta Ethernet |
Il generatore corrente trifase della prova secondaria trifase automatica dell'iniezione ha messo RELAYSTAR-806 ha le caratteristiche come seguire:
- Tre fonti correnti indipendenti, con una persona neutrale comune.
- Tipo di collegamento: incavi della banana di sicurezza.
- Per ogni uscita, una luce gira su quando l'uscita si applica.
- Gamme dell'uscita e potere e risoluzione corrispondenti.
- Adeguamento indipendente delle uscite correnti.
- Frequenza dell'uscita: 0 a 1200Hz.
- Uscita regolabile da zero al valore massimo.
- Possibilità del punto che cambia il valore dell'uscita.
