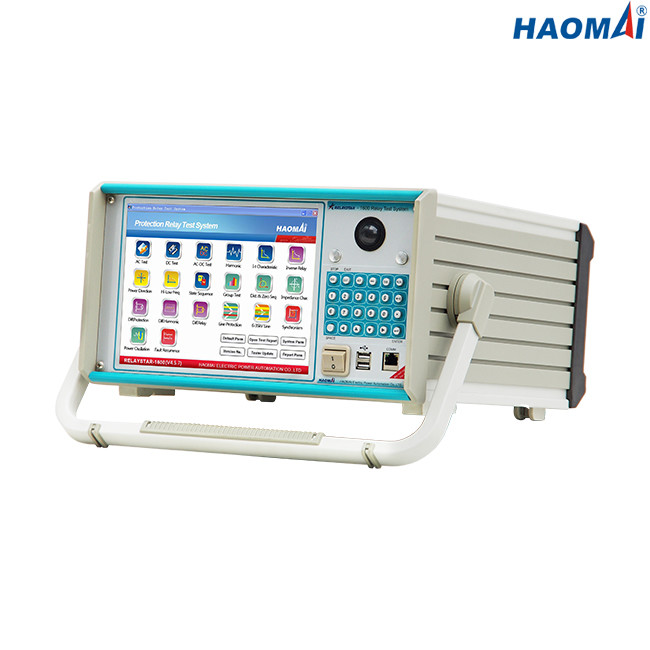

Alto potere insieme secondario della prova dell'iniezione di 6 fasi
Modello: RELAYSTAR-1600
Il RELAYSTAR-1600 è prova secondaria dell'iniezione di 6 fasi messa per il collaudo tutti i generazioni e relè dei tipi di protezione, che possono produrre una corrente di 6 fasi (6x0… 40A) e una tensione di 6 fasi (6x0… 150V). La sua fonte corrente potente (6x0… 40A, 6x300VA; 1x0… 240A, 1x1000VA) è capace di collaudo dei relè elettromeccanici di alto-carico con le richieste stesse di alto potere.
l'insieme secondario RELAYSTAR-1600 della prova dell'iniezione 6-phase può essere sincronizzato per eseguire la prova faccia a faccia con gli insiemi della prova assegnati in sottostazioni differenti con il suo GPS insito.
Il sistema di software locale dell'insieme secondario RELAYSTAR-1600 della prova dell'iniezione di 6 fasi è progettato basato sul sistema di Windows. Può essere azionato dal PC industriale incastonato con lo schermo a 10,4 pollici di TFT LCD o dal software della prova che corre su un PC.
Caratteristiche principali:
1) 6-phase corrente (6×40A) + uscita di tensione di 6 fasi (6×150V)
2) PC industriale incastonato con lo schermo LCD a 10,4 pollici
3) Sia prova locale che prova a distanza del PC disponibile
4) Amplificatore di potenza lineare di rendimento elevato
5) Monitoraggio insito e registrazione
6) Capo a capo prova con GPS insito
7) Autoprotezione intelligente
8) Moduli abbondanti della prova
Dati tecnici
Generatore corrente
| Campo di regolazione |
6-phase CA (L-N) |
6x0… 40A |
| CA trifase (L-N) |
3x0… 80A |
| 1-phase CA (LL-LN) |
1x0… 240A |
| CC (L-N) |
6x0… ±20 A |
| Potere |
6-phase CA (L-N) |
6x300VA a 40A |
| CA trifase (L-N) |
3x450VA a 80A |
| 1-phase CA (LL-LN) |
1x1000VA a 240A |
| CC (L-N) |
6x120VA a 20A |
| Accuratezza |
CA: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| CC: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) |
| Risoluzione |
1mA |
Generatore di tensione
| Campo di regolazione |
6-phase CA (L-N) |
6x0… 150V |
| CA trifase (L-N) |
3x0… 300V |
| CC (L-N) |
6x0… ±175V |
| Potere |
6-phase CA (L-N) |
6x80VA a 150V |
| CA trifase (L-N) |
3x100VA a 300V |
| CC (L-N) |
6x80VA a 175V |
| Accuratezza |
CA: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| CC: ±10mV (0.5~5V), ≤0.2% (5~175V) |
| Risoluzione |
1mV |
Rifornimento ausiliario di CC
| Gamma di tensione |
110V/220V (max.1.5A) |
| Potere |
max.165VA/330VA |
Input binari
| Numero |
10 |
| Caratteristiche d'ingresso |
contatto in ozio o contatto senza potenziale |
| Caratteristiche della soglia |
«0": 0~6V; «1": 12V~250V |
| Tempo di misurazione massimo |
999999.999s |
| Accuratezza di tempo |
±1ms |
| Risoluzione di tempo |
1ms |
Uscite binarie
| Numero |
8 |
| Tipo |
contatto in ozio |
| Capacità della rottura |
250VAC/0.5A, 250VDC/0.2A |
Monitoraggio insito e registrazione
| Monitoraggio |
correnti ed uscite di tensione |
| Registrazione |
le uscite analogiche, input binari/produce lo stato |
| Modo |
il monitoraggio in tempo reale, nessun collegamenti esterni è richiesto |
| Lunghezza di registrazione |
illimitato (finché la memoria interna non sia piena) |
Generatori generali
| Frequenza |
gamma: 0~1200Hz |
| accuratezza:<1mhz>
|
| risoluzione: 0.001Hz |
| Fase |
gamma: -360° ~+360° |
| accuratezza: 0.1° |
| risoluzione: 0.01° |
| Armonica |
ordine di sovrapposizione: 2~24 volte |
| distorsione: ≤0.5% |
Alimentazione elettrica
| Tensione in ingresso nominale |
su misura (CA 220V/230V/120V±10%, 1 fase) |
| Frequenza nominale |
50/60 di hertz |
| Corrente nominale |
10A a 230V/12A a 115V |
| Collegamento |
incavo standard di CA (IEC 60320) |
Condizioni ambientali
| Temperatura di operazione |
0… +50 °C (°F) +32… +122 |
| Temperatura di stoccaggio |
-25… +70 °C (- °F) 13… +158 |
| Gamma di umidità |
umidità relativa 5… 95%, senza condensazione |
| Vibrazione |
IEC 60068-2-6 (20m/s2 a 10… 150 hertz) |
Varie
| Peso |
18kg (39,68 libbre) |
| Dimensioni (W x H x D, senza maniglia) |
420×360×210mm (16.54x14.17x8.27 dentro) |
| Porto del collegamento |
2 USB2.0 porti, 1 porta Ethernet |
Norme di sicurezza, compatibilità elettromagnetica
| Contabilità elettromagnetica |
Il prodotto aderisce alla compatibilità elettromagnetica (contabilità elettromagnetica) 2004/108/EC direttivo (CE conformarsi) |
| IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 |
| Sicurezza |
Il prodotto aderisce alla bassa tensione 2006/95/EC direttivo (CE conformarsi). |
| IEC 61010-1 |
la prova secondaria dell'iniezione 6-phase ha messo RELAYSTAR-1600 è una scelta eccellente affinchè gli ingegneri di incarico e di prove esegua il relè di protezione che prova sul sito.
