insieme trifase della prova del relè di protezione

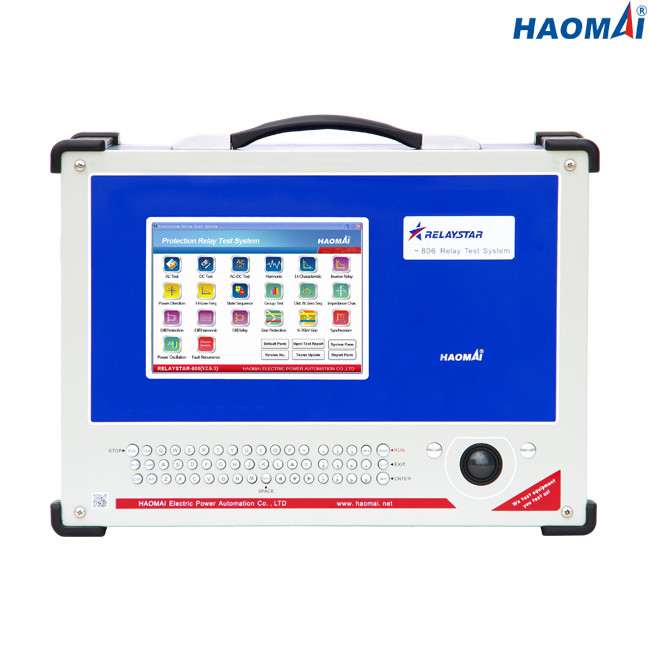

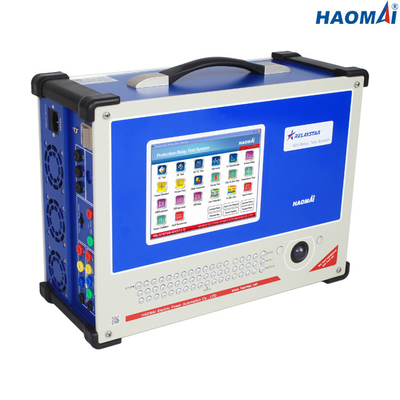

Modello: RELAYSTAR-806
Il RELAYSTAR-806 è prova tutta compresa del relè di protezione messa per i relé di protezione elettromeccanici, semi conduttori e su microelaboratore di prove.
L'unità è estremamente compatta ed irregolare. La progettazione incorpora il più recente nella tecnologia di microprocessore digitale moderna per raggiungere le caratteristiche di uscita imbattibili in termini di potere, accuratezza, distorsione bassa e capacità dinamica. Questa tecnologia permette che gli utenti verifichino molte funzioni specifiche differenti richieste nella prova del relè, senza il bisogno degli accessori supplementari. Tutti i segnali in uscita digitalmente sono generati, amplificato ed internamente controllato dai moduli intelligenti del generatore, che interpretano gli ordini ricevuti dal pannello frontale per produrre un'uscita distorta altamente accurata, stabile e bassa, indipendente dal rifornimento di tensione.
Il RELAYSTAR-806 è capace eseguire la prova faccia a faccia tramite modulo incorporato di GPS ed accessorio di ricezione.
Caratteristiche principali
1) (3×40A) + uscita corrente trifase di tensione di 4 fasi (4×150V)
2) PC industriale incastonato con lo schermo LCD a 8 pollici
3) Sia prova locale che prova a distanza del PC disponibile
4) Amplificatore di potenza lineare di rendimento elevato
5) Capo a capo prova con GPS insito
6) CC aus. indipendente
7) Autoprotezione intelligente
8) Moduli abbondanti della prova
Dati tecnici
Generatore corrente
| Campo di regolazione |
CA trifase (L-N) |
3x0… 40A |
| 1-phase CA (LL-LN) |
1x0… 120A |
| CC (L-N) |
3x… ±10A |
|
Potere
|
CA trifase (L-N) |
3x300VA a 40A |
| 1-phase CA (LL-LN) |
1x1000VA a 120A |
| CC (L-N) |
3x120VA a 10A |
| Accuratezza |
CA: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| CC: ±5mA (0~0.5A), ≤0.2% (0.5~10A) |
| Risoluzione |
1mA |
Generatore di tensione
| Campo di regolazione |
4-phase CA (L-N) |
4x0… 150V |
| 1-phase CA (L-L) |
1x0… 300V |
| CC (L-N) |
3x… ±160V |
| Potere |
4-phase CA (L-N) |
4x70VA a 150V |
| 1-phase CA (L-L) |
1x140VA a 300V |
| CC (L-N) |
3x80VA a 160V |
| Accuratezza |
CA: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| CC: ±10mV (0~5V), ≤0.2% (5~160V) |
| Risoluzione |
1mV |
Rifornimento ausiliario di CC
| Gamma di tensione |
110V/220V (max.1.5A) |
| Potere |
max.165VA/330VA |
Input binari
| Numero |
8 |
| Caratteristiche d'ingresso |
contatto in ozio o contatto senza potenziale |
| Caratteristiche della soglia |
«0": 0~6V; «1": 12V~250V |
| Tempo di misurazione massimo |
999999.999s |
| Accuratezza di tempo |
±1ms |
| Risoluzione di tempo |
1ms |
Uscite binarie
| Numero |
4 |
| Tipo |
contatto in ozio |
| Capacità della rottura |
250VAC/0.5A, 250VDC/0.2A |
Generatori generali
| Frequenza |
gamma: 0~1200Hz |
| accuratezza:<1mhz>
|
| risoluzione: 0.001Hz |
| Fase |
gamma: -360° ~+360° |
| accuratezza: 0.1° |
| risoluzione: 0.01° |
| Armonica |
ordine di sovrapposizione: 2~24 volte |
| distorsione: ≤0.5% |
Alimentazione elettrica
| Tensione in ingresso nominale |
su misura (CA 220V/230V/120V±10%, 1 fase) |
| Frequenza nominale |
50/60 di hertz |
| Corrente nominale |
10A a 230V/12A a 115V |
| Collegamento |
incavo standard di CA (IEC 60320) |
Condizioni ambientali
| Temperatura di operazione |
0… +50 °C (°F) +32… +122 |
| Temperatura di stoccaggio |
-25… +70 °C (- °F) 13… +158 |
| Gamma di umidità |
umidità relativa 5… 95%, senza condensazione |
| Vibrazione |
IEC 60068-2-6 (20m/s2 a 10… 150 hertz) |
Varie
| Peso |
18kg (39,68 libbre) |
| Dimensioni (W x H x D, senza maniglia) |
405×300×164mm (15.94x11.81x6.46 dentro) |
| Porto del collegamento |
2 USB2.0 porti, 1 porta Ethernet |
La progettazione compatta ed il rendimento elevato che l'amplificatore di potenza lineare fa la prova trifase del relè di protezione hanno messo RELAYSTAR-806 particolarmente adatto a verificare e ad incaricare il lavoro nella distribuzione e nei sistemi industriali.
l'insieme trifase RELAYSTAR-806 della prova del relè di protezione ha passato il tipo prova nel laboratorio della Cina KETOP accreditato sotto ISO/IEC 17025.
la prova trifase del relè di protezione ha messo RELAYSTAR-806 inoltre è calibrata nel laboratorio dei terzi accreditato sotto ISO/IEC 17025.
Il tipo relazione sull'esperimento e rapporto di calibratura pubblicato dal laboratorio è indicato come sotto.
