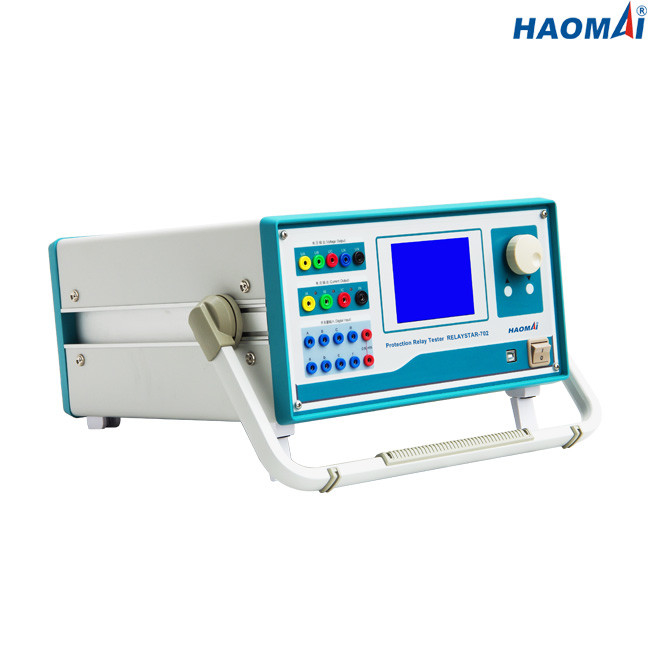

Name: prova trifase Kit Ultralight 3x40A del relè 4x120V per le centrali elettriche
Brand: HAOMAI
SKU: HME-702

Casa Prodotti insieme della prova del relè di protezione

prova trifase Kit Ultralight 3x40A del relè 4x120V per le centrali elettriche

Dettagli:

Luogo di origine:	La Cina
Marca:	HAOMAI
Certificazione:	ISO9001:2015, Calibration Report
Numero di modello:	HME-702

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 insieme
Prezzo:	negotiation
Imballaggi particolari:	Contenitore da trasporto + cartone
Tempi di consegna:	5-10 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	400 insiemi al mese

Contatto

Descrizione di prodotto dettagliata

Nome di prodotto:	Tester del relè, corredo della prova del relè, insieme secondario della prova dell'iniezione	Uscita corrente:	3x0… 40A
Uscita di tensione:	4x0… 120V	Accuratezza dell'uscita:	≤0.2% per l'uscita di CA
Uscita ausiliaria di CC:	110V/220V (max.1.5A)	Operazione:	modo locale + modo di PC
Evidenziare:	corredo trifase della prova del relè 120V , corredo trifase della prova del relè 40A , Corredo ultraleggero della prova del relè

Insieme trifase di base della prova del relè di protezione

Modello: HME-702

Il HME-702 è una prova di base ed economica del relè di protezione messa con le uscite correnti trifasi e le uscite a quattro fasi di tensione. Il corredo HME-702 può applicarsi alla prova non solo sul valore di intervento e tempo di funzionamento dei relè di AC/DC, ma anche sulla tensione complessa che blocca la sovracorrente direzionale, sovracorrente zero di sequenza, l'eliminazione del carico a bassa frequenza ed altre funzioni della protezione della protezione basata microprocessore di bassa tensione ed intera trasmissione del gruppo della protezione basata microprocessore ad alta tensione e sul valore cominciare, sul valore della rapido-rottura, armonica che blocca il valore e la protezione di differenziale del trasformatore basata microprocessore.

La prova trifase di base del relè di protezione ha messo HME-702 ha modo di funzionamento doppio. Può essere azionata nel modo locale senza PC, anche può essere controllata da software che corre su un PC dopo il collegamento al PC via il cavo di comunicazione.

Caratteristiche principali

1) (3×40A) + uscita corrente trifase di tensione di 4 fasi (4×120V)

2) Sia prova locale che prova a distanza del PC disponibile

3) Operazione conveniente nel modo locale

4) Nuovo amplificatore di potenza lineare ad alta fedeltà

5) Input binari abbondanti ed uscite binarie

6) Uscita aus. indipendente di CC

7) Funzione perfetta di autoprotezione

Dati tecnici

Generatore corrente

Campo di regolazione	CA trifase (L-N)	3x0… 40A
	1-phase CA (LL-LN)	1x0… 120A
	CC (L-N)	3x… ±10A
	CA trifase (L-N)	3x420VA a 40A
Potere	1-phase CA (LL-LN)	1x900VA a 120A
	CC (L-N)	3x120VA a 10A
Accuratezza	CA: ≤0.2%
Accuratezza	CC: ≤0.5%

Generatore di tensione

Campo di regolazione	4-phase CA (L-N)	4x0… 120V
	1-phase CA (L-L)	1x0… 240V
	CC (L-N)	3x… ±160V
Potere	4-phase CA (L-N)	4x80VA a 120V
	1-phase CA (L-L)	1x100VA a 240V
	CC (L-N)	3x70VA a 160V
Accuratezza	CA: ≤0.2%
Accuratezza	CC: ≤0.5%

Rifornimento ausiliario di CC

Gamma di tensione	110V/220V (max.1.5A)
Potere	max.165VA/330VA

Input binari

Numero	8
Caratteristiche d'ingresso	contatto in ozio o contatto senza potenziale
Caratteristiche della soglia	«0": 0~6V; «1": 11V~250V
Tempo di misurazione massimo	0.1ms~9999s
Accuratezza di tempo	0.1ms

Uscite binarie

Numero	4
Tipo	contatto in ozio
Capacità della rottura	220VAC/0.5A, 220VDC/0.2A

Generatori generali

Frequenza	gamma: 0~1000Hz (modo di PC), 20~300Hz (modo locale)
	accuratezza:<10mhz>
	risoluzione: 0.01Hz
Fase	gamma: 0~360°
	accuratezza: 0.2°
	risoluzione: 0.1°
Armonica	ordini di sovrapposizione: 1~20 (modo di PC), 1~6 (modo locale),
Armonica	distorsione: ≤0.5%

Alimentazione elettrica

Tensione in ingresso nominale	CA 220V/230V±10%, 1 fase
Frequenza nominale	50/60 di hertz
Corrente nominale	10A a 230V
Collegamento	incavo standard di CA (IEC 60320)

Varie

Peso	22kg (48,50 libbre)
Dimensioni (W x H x D, senza maniglia)	400×300×180mm (15.75x11.81x7.09 dentro)
Porto del collegamento	per il collegamento di PC

L'insieme trifase di base HME-702 della prova del relè di protezione è il dispositivo difficile del relè di base ideale per tutte le facilità di potere, le centrali elettriche, relè fabbrica, pannello fabbrica, istituti di ricerca, università e società difficili ecc.
