Sistema di prova multiuso del relè
Modello: RELAYSTAR-7000

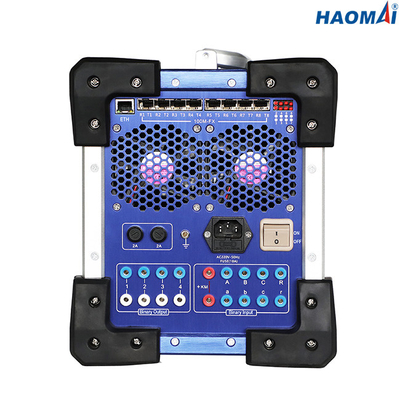

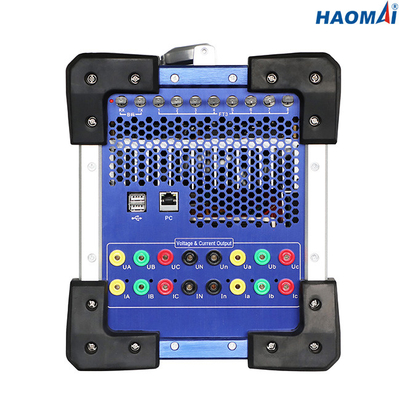

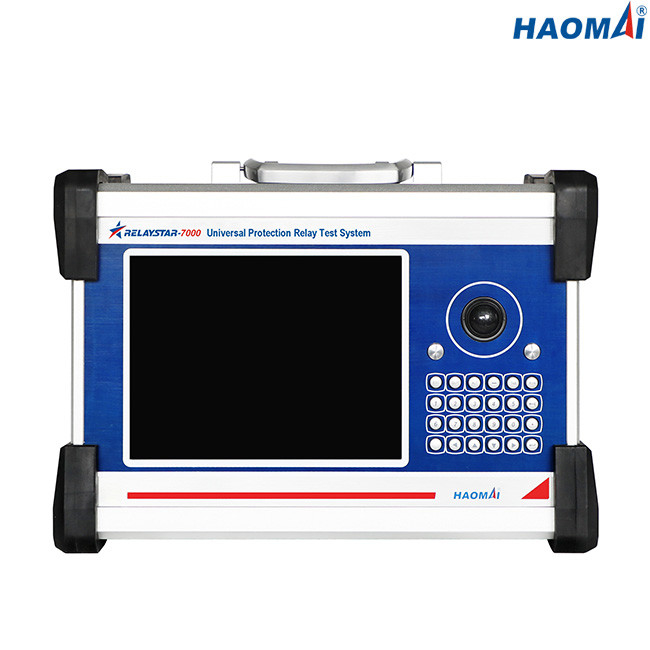

Il RELAYSTAR-7000 è un sistema portatile del campo e multiuso di protezione del relè di prova. L'unità RELAYSTAR-7000 può essere azionata tramite PC industriale incorporato con lo schermo attivabile al tatto a 9,7 pollici, la tastiera ed il topo di TFT LCD, che permette che l'utente esegua rapidamente e facilmente lo stato di stabilità e manuale e la prova dinamica. I risultati dei test possono essere conservati nella memoria locale e poi essere scaricati ad un disco di USB Flash per il trasferimento di dati della prova o stampare le relazioni sull'esperimento.
Per prova completamente automatica su un PC, ogni unità RELAYSTAR-7000 viene con una versione dell'installazione del software di RELAYSTAR. Il software di RELAYSTAR è capace di correre su un PC con il sistema operativo di Windows 10.
Il RELAYSTAR-7000 è destinato per collaudare i relé di protezione elettromeccanici, semi conduttori e su microelaboratore, IEC61850 IEDs ed unità di fusione.
Il RELAYSTAR-7000 anche può essere sincronizzato per eseguire la prova faccia a faccia con gli insiemi della prova assegnati in sottostazioni differenti con il suo GPS insito.
Caratteristiche principali
●Capace dei relé di protezione elettromeccanici, semi conduttori e su microelaboratore di prove, IEC61850 IEDs ed unità di fusione
●6-phase corrente (6×30A) + uscita di tensione di 6 fasi (6×150V)
●Operazione autonoma facendo uso dello schermo grafico di alta risoluzione intuitivo di TFT LCD, nessun PC richiesto per funzionare
●Capacità a distanza della prova del PC
●A corrente forte e alto potere
●Monitoraggio insito e registrazione di forma d'onda
●Capacità difficile faccia a faccia sincronizzata satellite dinamico di GPS
●Capacità di prova IEC61850
Dati tecnici
Uscite generali di tensione e della corrente
| Generatore corrente |
Campo di regolazione |
6-phase CA (L-N): 6x0… 30A |
| CC (L-N): 6x0… ±10 A |
| Potere |
6-phase CA (L-N): 6x450VA a 30A |
| CC (L-N): 6x120VA a 10A |
| Accuratezza |
CA: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| CC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Risoluzione |
1mA |
| Generatore di tensione |
Campo di regolazione |
6-phase CA (L-N): 6x0… 150V |
| CC (L-N): 6x0… ±160V |
| Potere |
6-phase CA (L-N): 6x80VA a 150V |
| CC (L-N): 6x80VA a 160V |
| Accuratezza |
CA: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| CC: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Risoluzione |
1mV |
| Generatori generali |
Frequenza |
gamma: 0~1200Hz |
| accuratezza:<1mhz>
|
| risoluzione: 0.001Hz |
| Fase |
gamma: -360° ~+360° |
| accuratezza: 0.1° |
| risoluzione: 0.01° |
| Armonica |
ordine di sovrapposizione: 2~24 volte |
| distorsione: ≤0.5% |
Interfacce di comunicazione di Ethernet
| Modo |
10/100Base-TX (10/100Mbit, a coppia attorcigliata, automatico-incrocio) |
| Numero di porto |
2 |
| Tipo di interfaccia |
RJ45 |
| Indicazione di stato |
Luci del LED |
Interfacce di comunicazione di fibra ottica
| Modo |
100Base-FX (100Mbit, di fibra ottica, pieno duplex) |
| Numero di porto |
8 |
| Tipo di interfaccia |
LC |
| Tipo della fibra |
62.5/125μm (fibra mista) |
| Lunghezza d'onda |
1310nm |
| Distanza di trasmissione |
>1km |
| Indicazione di stato |
Luci del LED |
Interfacce di PI3
| Numero di porto |
9 (8 per la trasmissione, 1 per ricevere) |
| Tipo di interfaccia |
St |
| Tipo della fibra |
62.5/125μm (fibra mista) |
| Lunghezza d'onda |
850nm |
Input binari
| Numero |
8 |
| Tipo |
contatto senza potenziale o contatto in ozio (identificazione automatica) |
| Caratteristiche della soglia |
«0": 0~6V; «1": 12V~250V |
Uscite binarie
| Numero |
4 |
| Tipo |
contatto in ozio |
| Capacità della rottura |
250VAC/0.5A; 250VDC/0.2A |
Monitoraggio insito e registrazione
| Monitoraggio |
correnti ed uscite di tensione |
| Registrazione |
le uscite analogiche, input binari/produce lo stato |
| Modo |
il monitoraggio in tempo reale, nessun collegamenti esterni è richiesto |
| Lunghezza di registrazione |
illimitato (finché la memoria interna non sia piena) |
Alimentazione elettrica
| Tensione in ingresso nominale |
su misura (AC230V/120V±10%, 1 fase) |
| Frequenza nominale |
50/60 di hertz |
| Corrente nominale |
10A a 230V/12A a 120V |
| Collegamento |
Incavo standard di CA (IEC 60320) |
Condizioni ambientali
| Temperatura di operazione |
0… +50 °C (°F) +32… +122 |
| Temperatura di stoccaggio |
-25… +70 °C (- °F) 13… +158 |
| Gamma di umidità |
umidità relativa 5… 95%, senza condensazione |
| Vibrazione |
IEC 60068-2-6 (20m/s2 a 10… 150 hertz) |
Varie
| Peso |
19.5kg (42,99 libbre) |
| Dimensioni (W x H x D, senza maniglia) |
405×295×250mm (15.94x11.61x9.84 dentro) |
Norme di sicurezza, compatibilità elettromagnetica
| Contabilità elettromagnetica |
Il prodotto aderisce alla compatibilità elettromagnetica (contabilità elettromagnetica) 2004/108/EC direttivo (CE conformarsi). |
| Il prodotto aderisce alla bassa tensione 2006/95/EC direttivo (CE conformarsi). |
| Sicurezza |
IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 |
| IEC 61010-1 |
Il RELAYSTAR-7000 è un sistema portatile del campo e multiuso del relè di prova per i relè elettromeccanici, semi conduttori e su microelaboratore di prove di protezione, IEC61850 IEDs ed unità di fusione in centrale elettrica, sia sottostazione convenzionale che sottostazione astuta.
