Luogo di origine: | La Cina |
Marca: | HAOMAI |
Certificazione: | ISO9001:2015, Type Test Report, Calibration Report |
Numero di modello: | RELAYSTAR-806 |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | negotiation |
Imballaggi particolari: | Contenitore da trasporto + cassa del compensato |
Tempi di consegna: | 5-10 giorni lavorativi |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 400 insiemi al mese |
Nome di prodotto: | Insieme della prova del relè, corredo della prova del relè, insieme secondario della prova dell'inie | Uscita corrente: | 3x0… 40A |
---|---|---|---|
Uscita di tensione: | 4x0… 150V | Accuratezza dell'uscita: | ≤0.1% per l'uscita di CA |
Prova faccia a faccia: | Disponibile | Operazione: | modo locale + modo di PC |
Evidenziare: | Insieme trifase Ultraportable della prova del relè,insieme trifase della prova del relè 39.68lb,Insieme multifunzionale della prova del relé di protezione |

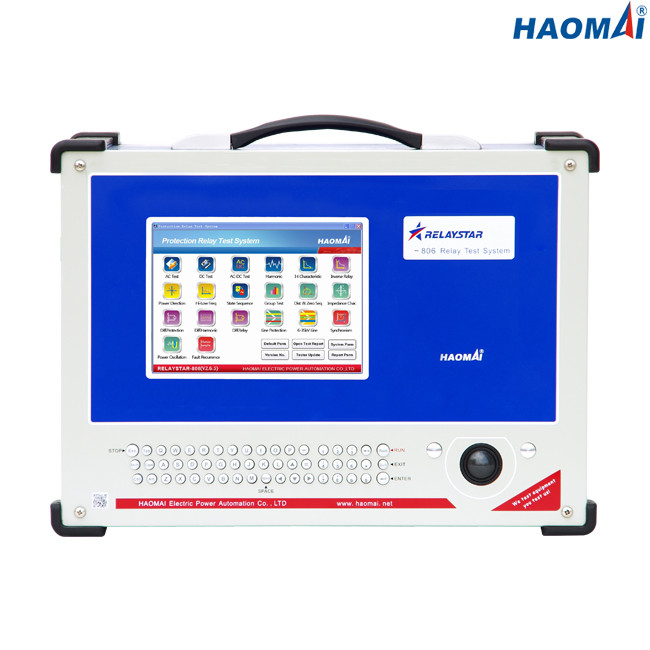

Sistema di prova trifase funzionale completo del relè
Modello: RELAYSTAR-806
Il RELAYSTAR-806 è sistema di prova universale e portatile del relè di protezione con tre uscite correnti e quattro uscite di tensione collaudare i singoli e relé di protezione trifasi.
Il RELAYSTAR-806 comprende tre canali di uscita corrente indipendenti e quattro canali di uscita indipendenti di tensione. Ciò permette all'unità di essere usata come attrezzatura monofase completa (angolo corrente e e di fase di tensione, fra loro) o, con i canali sincronizzati, come generatore corrente o a quattro fasi trifase di tensione da un input delle condutture di monofase.
Il RELAYSTAR-806 inoltre permette il collegamento facoltativo ad un computer per prova automatica dei relè o controllo dell'attrezzatura facendo uso del software compatibile di Windows.
Caratteristiche principali
1) ha incastonato il PC industriale con lo schermo LCD a 8 pollici
2) operazione autonoma, nessun PC richiesto per funzionare
3) current+ trifase 4 uscite di tensione di fase
4) esegue le prove multifasi
5) esegue l'accettazione o le prove d'analisi guasti nel formato di COMTRADE
6) capacità difficile faccia a faccia sincronizzata satellite dinamico di GPS
Dati tecnici
Generatore corrente
Campo di regolazione | CA trifase (L-N) | 3x0… 40A |
1-phase CA (LL-LN) | 1x0… 120A | |
CC (L-N) | 3x… ±10A | |
Potere
|
CA trifase (L-N) | 3x300VA a 40A |
1-phase CA (LL-LN) | 1x1000VA a 120A | |
CC (L-N) | 3x120VA a 10A | |
Accuratezza | CA: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
CC: ±5mA (0~0.5A), ≤0.2% (0.5~10A) | ||
Risoluzione | 1mA |
Generatore di tensione
Campo di regolazione | 4-phase CA (L-N) | 4x0… 150V |
1-phase CA (L-L) | 1x0… 300V | |
CC (L-N) | 3x… ±160V | |
Potere | 4-phase CA (L-N) | 4x70VA a 150V |
1-phase CA (L-L) | 1x140VA a 300V | |
CC (L-N) | 3x80VA a 160V | |
Accuratezza | CA: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
CC: ±10mV (0~5V), ≤0.2% (5~160V) | ||
Risoluzione | 1mV |
Rifornimento ausiliario di CC
Gamma di tensione | 110V/220V (max.1.5A) |
Potere | max.165VA/330VA |
Input binari
Numero | 8 |
Caratteristiche d'ingresso | contatto in ozio o contatto senza potenziale |
Caratteristiche della soglia | «0": 0~6V; «1": 12V~250V |
Tempo di misurazione massimo | 999999.999s |
Accuratezza di tempo | ±1ms |
Risoluzione di tempo | 1ms |
Uscite binarie
Numero | 4 |
Tipo | contatto in ozio |
Capacità della rottura | 250VAC/0.5A, 250VDC/0.2A |
Generatori generali
Frequenza | gamma: 0~1200Hz |
accuratezza:<1mhz> | |
risoluzione: 0.001Hz | |
Fase | gamma: -360° ~+360° |
accuratezza: 0.1° | |
risoluzione: 0.01° | |
Armonica | ordine di sovrapposizione: 2~24 volte |
distorsione: ≤0.5% |
Alimentazione elettrica
Tensione in ingresso nominale | su misura (CA 220V/230V/120V±10%, 1 fase) |
Frequenza nominale | 50/60 di hertz |
Corrente nominale | 10A a 230V/12A a 115V |
Collegamento | incavo standard di CA (IEC 60320) |
Varie
Peso | 18kg (39,68 libbre) |
Dimensioni (W x H x D, senza maniglia) | 405×300×164mm (15.94x11.81x6.46 dentro) |
Porto del collegamento | 2 USB2.0 porti, 1 porta Ethernet |
Il sistema di prova trifase funzionale completo del relè RELAYSTAR-806 ha passato il tipo prova nel laboratorio della Cina KETOP accreditato sotto ISO/IEC 17025.
HAOMAI è segno ben noto della Cina riconosciuto ed approvato tramite l'amministrazione di stato per l'industria & il commercio della Repubblica popolare cinese, inoltre gode di alta reputazione nel mercato della Cina.
HAOMAI elettrico è certificato dall'iso 9001: 2015, 14001:2015 di iso e 45001:2018 di iso.
