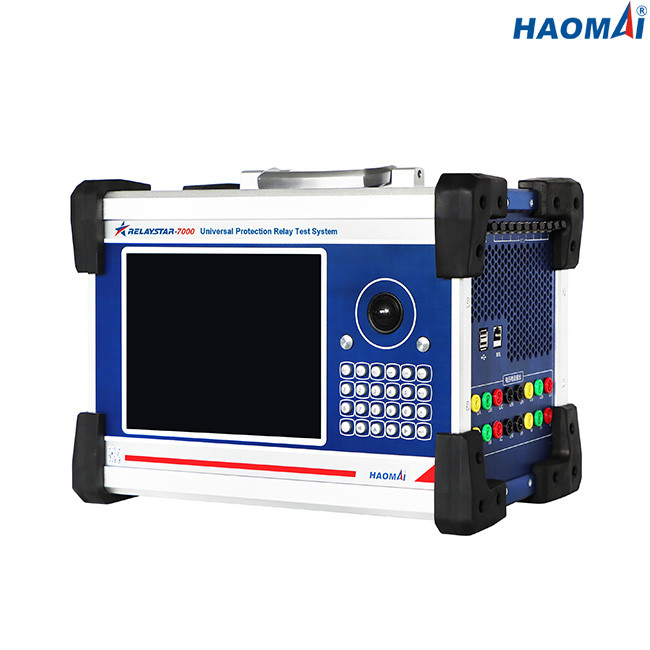

Sistema di prova universale del relè
Modello: RELAYSTAR-7000
Il RELAYSTAR-7000 è un sistema di prova multiuso e portatile capace di verificare un'ampia varietà di relé di protezione, di relè elettromeccanici, semi conduttori e su microelaboratore di sovraccarico del motore e di IEDs basati sull'IEC 61850.
L'unità può essere azionata manualmente via il PC industriale incorporato e l'interfaccia utente a 9,7 pollici dello schermo di TFT LCD, o il software a distanza di funzionamento RELAYSTAR su un PC.
L'interfaccia utente incorporata incorpora visualizzazione un'grande, alta risoluzione facile da leggere di colore pieno, una definizione alta, di TFT LCD, che visualizza i valori misurati quali gli ampèri di CC e di CA, i volt di CC e di CA e tempo in entrambi i secondi e cicli. Secondo il tipo di prova selezionato, altri valori possono essere visualizzati, quali l'angolo di fase, la frequenza, i watt, il VA, o il fattore di potenza.
Caratteristiche principali
1)Progettazione tutta compresa per le prove tutti i relè e IEDs dei tipi di protezione
2)Sia prova locale che prova a distanza del PC disponibile
3)Canali correnti del convertibile 6 e 6 canali di tensione
4)Monitoraggio insito e registrazione
5)Capacità difficile faccia a faccia sincronizzata satellite dinamico di GPS
6)Quattro modi di sincronizzazione di volta: codice insito di IRIG-B, di GPS, PPS e IEEE1588
7)Capacità di prova di IEC 61850
Dati tecnici
Uscite generali di tensione e della corrente
| Generatore corrente |
Campo di regolazione |
6-phase CA (L-N): 6x0… 30A |
| CC (L-N): 6x0… ±10 A |
| Potere |
6-phase CA (L-N): 6x450VA a 30A |
| CC (L-N): 6x120VA a 10A |
| Accuratezza |
CA: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| CC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Risoluzione |
1mA |
| Generatore di tensione |
Campo di regolazione |
6-phase CA (L-N): 6x0… 150V |
| CC (L-N): 6x0… ±160V |
| Potere |
6-phase CA (L-N): 6x80VA a 150V |
| CC (L-N): 6x80VA a 160V |
| Accuratezza |
CA: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| CC: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Risoluzione |
1mV |
| Generatori generali |
Frequenza |
gamma: 0~1200Hz |
| accuratezza:<1mhz>
|
| risoluzione: 0.001Hz |
| Fase |
gamma: -360° ~+360° |
| accuratezza: 0.1° |
| risoluzione: 0.01° |
| Armonica |
ordine di sovrapposizione: 2~24 volte |
| distorsione: ≤0.5% |
Interfacce di comunicazione di Ethernet
| Modo |
10/100Base-TX (10/100Mbit, a coppia attorcigliata, automatico-incrocio) |
| Numero di porto |
2 |
| Tipo di interfaccia |
RJ45 |
| Indicazione di stato |
Luci del LED |
Interfacce di comunicazione di fibra ottica
| Modo |
100Base-FX (100Mbit, di fibra ottica, pieno duplex) |
| Numero di porto |
8 |
| Tipo di interfaccia |
LC |
| Tipo della fibra |
62.5/125μm (fibra mista) |
| Lunghezza d'onda |
1310nm |
| Distanza di trasmissione |
>1km |
| Indicazione di stato |
Luci del LED |
Interfacce di PI3
| Numero di porto |
9 (8 per la trasmissione, 1 per ricevere) |
| Tipo di interfaccia |
St |
| Tipo della fibra |
62.5/125μm (fibra mista) |
| Lunghezza d'onda |
850nm |
Input binari
| Numero |
8 |
| Tipo |
contatto senza potenziale o contatto in ozio (identificazione automatica) |
| Caratteristiche della soglia |
«0": 0~6V; «1": 12V~250V |
Uscite binarie
| Numero |
4 |
| Tipo |
contatto in ozio |
| Capacità della rottura |
250VAC/0.5A; 250VDC/0.2A |
Monitoraggio insito e registrazione
| Monitoraggio |
correnti ed uscite di tensione |
| Registrazione |
le uscite analogiche, input binari/produce lo stato |
| Modo |
il monitoraggio in tempo reale, nessun collegamenti esterni è richiesto |
| Lunghezza di registrazione |
illimitato (finché la memoria interna non sia piena) |
Alimentazione elettrica
| Tensione in ingresso nominale |
su misura (AC230V/120V±10%, 1 fase) |
| Frequenza nominale |
50/60 di hertz |
| Corrente nominale |
10A a 230V/12A a 120V |
| Collegamento |
Incavo standard di CA (IEC 60320) |
Condizioni ambientali
| Temperatura di operazione |
0… +50 °C (°F) +32… +122 |
| Temperatura di stoccaggio |
-25… +70 °C (- °F) 13… +158 |
| Gamma di umidità |
umidità relativa 5… 95%, senza condensazione |
| Vibrazione |
IEC 60068-2-6 (20m/s2 a 10… 150 hertz) |
Varie
| Peso |
19.5kg (42,99 libbre) |
| Dimensioni (W x H x D, senza maniglia) |
405×295×250mm (15.94x11.61x9.84 dentro) |
Il sistema di prova universale del relè RELAYSTAR-7000 è più adatto negli ambienti dove numerico e la protezione basata comunicazione. Con la sua straordinario alta precisione, è inoltre una fonte ideale ha basato il calibratore per tutti i tipi di dispositivi di misura quali il metro di PQ e l'UGP.
Il sistema di prova universale del relè RELAYSTAR-7000 ha protezione perfetta. Tutte le uscite di tensione e della corrente sono completamente prova di cortocircuito e di sovraccarico e protettivo dai segnali transitori ad alta tensione esterni e sopra la temperatura.
Il sistema di prova universale del relè RELAYSTAR-7000 ha vinto l'offerta da SGCC (stato Grid Corporation della Cina) molte volte. Le foto della prova in loco sono indicate come immagini sotto.
