Name: La prova universale Ultraportable del relè di protezione ha messo una corrente di 6 fasi
Brand: HAOMAI
SKU: RELAYSTAR-S60

Casa Prodotti insieme della prova del relè di protezione

La prova universale Ultraportable del relè di protezione ha messo una corrente di 6 fasi

Dettagli:

Luogo di origine:	La Cina
Marca:	HAOMAI
Certificazione:	ISO9001:2015
Numero di modello:	RELAYSTAR-S60

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 insieme
Prezzo:	negotiation
Imballaggi particolari:	Contenitore da trasporto + cassa del compensato
Tempi di consegna:	10-15 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	400 insiemi al mese

Contatto

Descrizione di prodotto dettagliata

Nome di prodotto:	Tester del relè, corredo della prova del relè, sistema di prova del relè, insieme secondario della p	Uscita corrente:	6x0… 30A
Uscita di tensione:	6x0… 150V	Accuratezza dell'uscita:	≤0.1% per l'uscita di CA
Operazione:	modo locale + modo di PC	Peso:	10.6kg (26,37 libbre)
Evidenziare:	Insieme Ultraportable della prova del relè di protezione , insieme della prova del relè di protezione 6Phase , Insieme universale della prova del relè da 26

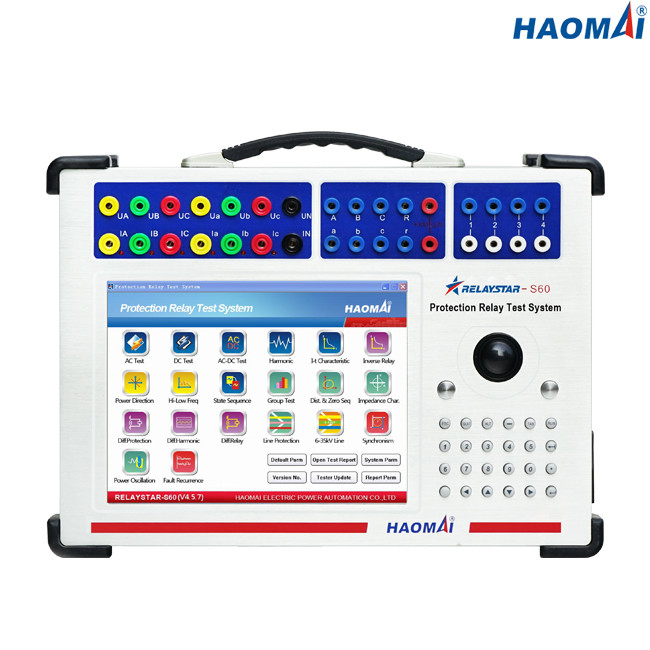

Insieme Ultraportable della prova del relè di protezione di 6 fasi
Modello: RELAYSTAR-S60
Il RELAYSTAR-S60 è insieme ultraportable della prova del relè di protezione che consegna le prove di verifica della prestazione dei relé di protezione elettromeccanici, semi conduttori e su microelaboratore nelle loro installazioni di funzionamento.
Il RELAYSTAR-S60 è un insieme irregolare della prova adatto a collaudare vari relé di protezione azionati sia negli ambienti dell'interno che all'aperto. La progettazione ergonomica dell'unità e la disposizione intuitiva del pannello di controllo lo rendono ideale per i nuovi arrivati che hanno poco o nessun addestramento.
Caratteristiche principali:
1) 6-phase corrente (6×30A) + uscita di tensione di 6 fasi (6×150V)
2) PC industriale incastonato con lo schermo LCD a 10,4 pollici
3) L'esposizione conveniente del pannello frontale indica la tensione attiva/le ampiezze e valori correnti di fase durante la prova
4) Prova analogica dei dispositivi di protezione 1A e 5A
5) Esegua la simulazione dello stato e la prova transitoria
6) Spettatore e playback di COMTRADE
7) Peso più basso: solo 10.6kg (26,37 libbre)

Dati tecnici
Generatore corrente

Campo di regolazione	6-phase CA (L-N)	6x0… 30A
	CA trifase (L-N)	3x0… 60A
	1-phase CA (LL-LN)	1x0… 180A
	CC (L-N)	6x0… ±10 A
Potere	6-phase CA (L-N)	6x200VA a 30A
	CA trifase (L-N)	3x300VA a 60A
	1-phase CA (LL-LN)	1x600VA a 180A
	CC (L-N)	6x100VA a 10A
Accuratezza	CA: ±1mA (≤0.2A), ≤0.1% (0.2~30A)
Accuratezza	CC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A)
Risoluzione	1mA

Generatore di tensione

Campo di regolazione	6-phase CA (L-N)	6x0… 150V
	CA trifase (L-N)	3x0… 300V
	CC (L-N)	6x0… ±160V
Potere	6-phase CA (L-N)	6x60VA a 150V
	CA trifase (L-N)	3x100VA a 300V
	CC (L-N)	6x60VA a 160V
Accuratezza	CA: ±2mV (0.2~2V), ≤0.1% (2~150V)
	CC: ±10mV (0.5~5V), ≤0.2% (5~160V)
Risoluzione	1mV

Input binari

Numero	8
Caratteristiche d'ingresso	contatto in ozio o contatto senza potenziale
Caratteristiche della soglia	«0": 0~6V; «1": 12V~250V
Tempo di misurazione massimo	999999.999s
Accuratezza di tempo	±1ms
Risoluzione di tempo	1ms

Uscite binarie

Numero	4
Tipo	contatto in ozio
Capacità della rottura	250VAC/0.5A, 250VDC/0.2A

Generatori generali

Frequenza	gamma: 0~1200Hz
	accuratezza:<1mhz>
	risoluzione: 0.001Hz
Fase	gamma: -360° ~+360°
	accuratezza: 0.1°
	risoluzione: 0.01°
Armonica	ordine di sovrapposizione: 2~24 volte
Armonica	distorsione: ≤0.5%

Alimentazione elettrica

Tensione in ingresso nominale	su misura (CA 220V/230V/120V/127V±10%, 1 fase)
Frequenza nominale	50/60 di hertz
Corrente nominale	10A a 230V/12A a 115V
Collegamento	incavo standard di CA (IEC 60320)

Condizioni ambientali

Temperatura di operazione	0… +50 °C (°F) +32… +122
Temperatura di stoccaggio	-25… +70 °C (- °F) 13… +158
Gamma di umidità	umidità relativa 5… 95%, senza condensazione
Vibrazione	IEC 60068-2-6 (20m/s2 a 10… 150 hertz)

Varie

Peso	10.6kg (26,37 libbre)
Dimensioni (W x H x D, senza maniglia)	350×250×120mm (13.78x9.84x4.72 dentro)
Porto del collegamento	2 USB2.0 porti, 1 porta Ethernet

Norme di sicurezza, compatibilità elettromagnetica

Contabilità elettromagnetica	Il prodotto aderisce alla compatibilità elettromagnetica (contabilità elettromagnetica) 2004/108/EC direttivo (CE conformarsi)
	IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3
Sicurezza	Il prodotto aderisce alla bassa tensione 2006/95/EC direttivo (CE conformarsi).
	IEC 61010-1

La prova Ultraportable del relè di protezione di 6 fasi ha messo RELAYSTAR-S60 è una scelta eccellente affinchè gli ingegneri di incarico e di prove esegua il relè di protezione che prova sul sito.

La prova Ultraportable del relè di protezione di 6 fasi ha messo RELAYSTAR-S60 è abbastanza conveniente da portare per gli utenti dovuto la super-piccola dimensione e molto da abbassare il peso 10.6kg (26,37 libbre).
