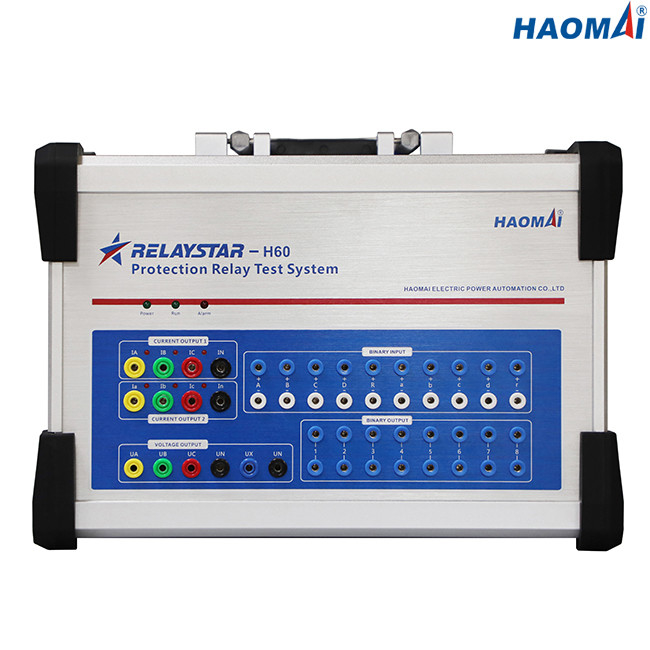

Insieme della prova del relè di protezione di Sei-fase di alta precisione
Modello: RELAYSTAR-H60
L'insieme RELAYSTAR-H60 della prova del relè di protezione di Sei-fase di alta precisione è la prova portatile del relè di protezione messa per i relè elettromeccanici, semi conduttori e su microelaboratore di prove di protezione.
Il RELAYSTAR-H60 può produrre una corrente di 6 fasi (6x0… 32A) e una tensione di 4 fasi (4x0… 300V). Ogni canale di uscita è indipendente e la grandezza di tensione e della corrente, l'angolo di fase e la frequenza possono essere hanno regolato liberamente.
L'accuratezza dell'uscita di CA di RELAYSTAR-H60 è molto più alta, fino a 0,05%.
Il RELAYSTAR-H60 può essere controllato ed azionato dal software di RELAYSTAR che corre su un computer portatile con il sistema operativo di Windows 10.
Caratteristiche principali
1) 6-phase corrente (6×32A) + uscita di tensione di 4 fasi (4×300V)
2) Accuratezza ad alto rendimento (≤0.05% per l'uscita di CA)
3) Capo a capo prova via GPS insito
4) Monitoraggio insito e registrazione
5) Funzione dell'importazione & dell'esportazione di RIO
6) Esposizione di vettore online
7) Input binari abbondanti ed uscite binarie
8) Simulatore variabile della batteria (uscita regolabile 0-300V di CC)
9) Software potente della prova di RELAYSTAR
10) Aggiornamento software gratis
Dati tecnici
Generatore corrente
| Campo di regolazione |
6-phase CA (L-N) |
6x0… 32A |
| CA trifase (L-N) |
3x0… 64A |
| 1-phase CA (LL-LN) |
1x0… 192A |
| CC (L-N) |
6x0… ±15A |
| Potere |
6-phase CA (L-N) |
6x240VA a 32A |
| CA trifase (L-N) |
3x400VA a 64A |
| 1-phase CA (LL-LN) |
1x750VA a 192A |
| CC (L-N) |
6x240VA a 15A |
| Accuratezza |
CA: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) |
| CC: ≤0.1% |
| Risoluzione |
1mA |
Generatore di tensione
| Campo di regolazione |
4-phase CA (L-N) |
4x0… 300V |
| 1-phase CA (L-L) |
1x0… 600V |
| CC (L-N) |
4x0… ±300V |
| Potere |
4-phase CA (L-N) |
4x80VA a 300V |
| 1-phase CA (L-L) |
1x160VA a 600V |
| CC (L-N) |
4x80VA a 300V |
| Accuratezza |
CA: ±5mV (≤5V), ≤0.05% (5~300V) |
| CC: ≤0.1% |
| Risoluzione |
1mV |
Rifornimento ausiliario di CC
| Gamma di tensione |
0-300V |
| Accuratezza dell'uscita |
≤0.5% |
| Potere |
max.160VA |
Input binari
| Numero |
10 |
| Caratteristiche d'ingresso |
contatto in ozio o contatto senza potenziale |
| Caratteristiche della soglia |
«0": 0-6V; «1": 11V-250V |
| Tempo di misurazione massimo |
999999.999s |
| Accuratezza di tempo |
≤0.1ms |
| Risoluzione di tempo |
0.1ms |
Uscite binarie
| Numero |
8 |
| Tipo |
contatto in ozio |
| Capacità della rottura |
250VAC/0.5A, 250VDC/0.2A |
La misurazione di tensione di CC ha introdotto
| Campo di misura |
0… ±10 V |
| Accuratezza |
errore < 0="">
|
Input di misurazione corrente di CC
| Campo di misura |
0… ±20 mA |
| Accuratezza |
errore < 0="">
|
Monitoraggio insito e registrazione
| Monitoraggio |
uscite correnti e 4 di 6-phase di fase di tensione |
| Registrazione |
uscite analogiche |
| Modo |
il monitoraggio in tempo reale, nessun collegamenti esterni è richiesto |
| Lunghezza di registrazione |
illimitato (finché la memoria interna non sia piena) |
Generatori generali
| Frequenza |
gamma: 0~1200Hz |
| accuratezza:<1mhz>
|
| risoluzione: 0.001Hz |
| Fase |
gamma: -360° ~+360° |
| accuratezza: 0.1° |
| risoluzione: 0. 1° |
| Armonica |
ordine di sovrapposizione: 2~24 volte |
| distorsione: ≤0.5% |
Alimentazione elettrica
| Tensione in ingresso nominale |
AC220V/230V±10%, 1 fase |
| Frequenza nominale |
50/60 di hertz |
| Corrente nominale |
10A a 230V |
| Collegamento |
incavo standard di CA (IEC 60320) |
Varie
| Peso |
14.8kg (32,63 libbre) |
| Dimensioni (W x H x D, senza maniglia) |
392x272x237mm (15.43x10.71x9.33 dentro) |

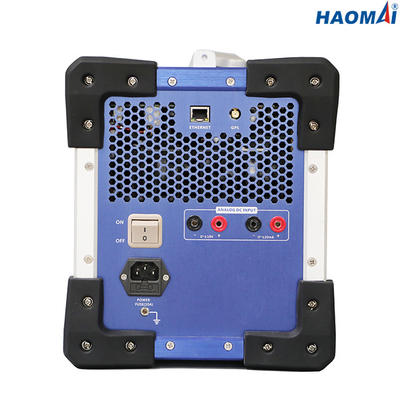

| Porto del collegamento |
1 porta Ethernet |
Condizioni ambientali
| Temperatura di operazione |
0… +50 °C (°F) +32… +122 |
| Temperatura di stoccaggio |
-25… +70 °C (- °F) 13… +158 |
| Gamma di umidità |
umidità relativa 5… 95%, senza condensazione |
| Vibrazione |
IEC 60068-2-6 (20m/s2 a 10… 150 hertz) |
Il RELAYSTAR-H60 è prova potente del relè di protezione messa per tutto il relè fabbrica, apparecchiatura elettrica di comando fabbrica, centrali elettriche, istituti di ricerca, università, incaricanti e verificanti le società ecc.
