Insieme trifase completo della prova del relè di protezione
Modello: RELAYSTAR-806

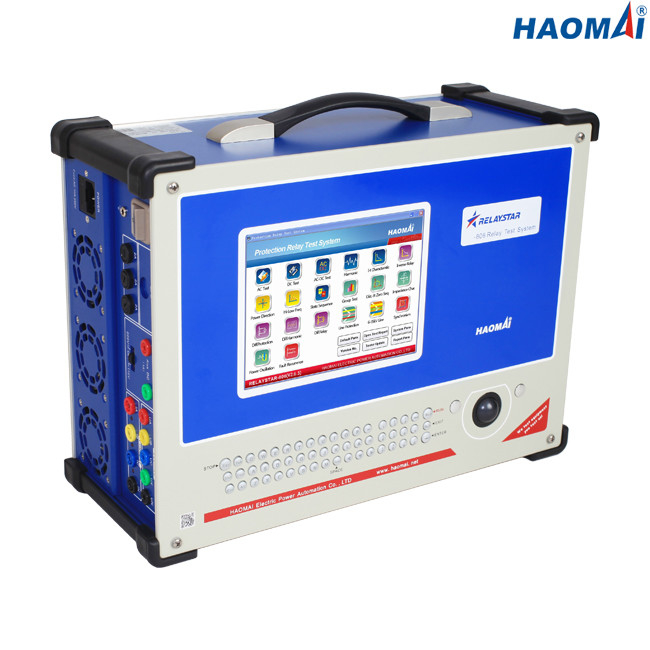

Il RELAYSTAR-806 è insieme trifase completo della prova del relè di protezione e strumento di incarico. Ha 7 canali per uscita ((3I + 4U) ed ogni canale di uscita è controllo indipendente e simultaneo di grandezza, dell'angolo di fase e dei valori di frequenza.
Il corredo RELAYSTAR-806 può essere azionato indipendente tramite PC industriale incastonato con lo schermo LCD a 8 pollici, tastiera piena ed il topo, nessun PC ha richiesto. L'operatore anche può collegare il corredo RELAYSTAR-806 al computer portatile, software di uso RELAYSTAR che corre sul computer portatile con il sistema operativo Windows completamente per controllare il corredo RELAYSTAR-806 per completare tutte le prove e per conservare i risultati dei test nel computer portatile.
Caratteristiche principali
1) Applicazioni di prova universali del relè
2) uscite 7-channel (3I + 4U)
2) PC industriale incastonato con lo schermo LCD a 8 pollici, la tastiera piena ed il topo
3) Controllo e funzionare con o senza il PC
4) Uscita AUS. indipendente di CC
5) Capo a capo prova con GPS insito
6) Software funzionale completo della prova di RELAYSTAR
7) Funzione dell'importazione di file & dell'esportazione di RIO
8) Modello della centrale elettrica per prova dinamica
9) Esposizione di vettore online
10) Accendere per incolpare prova (SOTF)
11) Creazione rapporto del test automatico
12) Aggiornamento software gratis
Dati tecnici
Generatore corrente
| Campo di regolazione |
CA trifase (L-N) |
3x0… 40A |
| 1-phase CA (LL-LN) |
1x0… 120A |
| CC (L-N) |
3x… ±10A |
|
Potere
|
CA trifase (L-N) |
3x300VA a 40A |
| 1-phase CA (LL-LN) |
1x1000VA a 120A |
| CC (L-N) |
3x120VA a 10A |
| Accuratezza |
CA: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| CC: ±5mA (0~0.5A), ≤0.2% (0.5~10A) |
| Risoluzione |
1mA |
Generatore di tensione
| Campo di regolazione |
4-phase CA (L-N) |
4x0… 150V |
| 1-phase CA (L-L) |
1x0… 300V |
| CC (L-N) |
3x… ±160V |
| Potere |
4-phase CA (L-N) |
4x70VA a 150V |
| 1-phase CA (L-L) |
1x140VA a 300V |
| CC (L-N) |
3x80VA a 160V |
| Accuratezza |
CA: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| CC: ±10mV (0~5V), ≤0.2% (5~160V) |
| Risoluzione |
1mV |
Uscita ausiliaria di CC
| Gamma di tensione |
110V/220V (max.1.5A) |
| Potere |
max.165VA/330VA |
Input binari
| Numero |
8 |
| Caratteristiche d'ingresso |
contatto in ozio o contatto senza potenziale |
| Caratteristiche della soglia |
«0": 0~6V; «1": 12V~250V |
| Tempo di misurazione massimo |
999999.999s |
| Accuratezza di tempo |
±1ms |
| Risoluzione di tempo |
1ms |
Uscite binarie
| Numero |
4 |
| Tipo |
contatto in ozio |
| Capacità della rottura |
250VAC/0.5A, 250VDC/0.2A |
Generatori generali
| Frequenza |
gamma: 0~1200Hz |
| accuratezza:<1mhz>
|
| risoluzione: 0.001Hz |
| Fase |
gamma: -360° ~+360° |
| accuratezza: 0.1° |
| risoluzione: 0.01° |
| Armonica |
ordine di sovrapposizione: 2~24 volte |
| distorsione: ≤0.5% |
Alimentazione elettrica
| Tensione in ingresso nominale |
su misura (CA 220V/230V/120V±10%, 1 fase) |
| Frequenza nominale |
50/60 di hertz |
| Corrente nominale |
10A a 230V/12A a 115V |
| Collegamento |
incavo standard di CA (IEC 60320) |
Varie
| Peso |
18kg (39,68 libbre) |
| Dimensioni (W x H x D, senza maniglia) |
405×300×164mm (15.94x11.81x6.46 dentro) |
| Porto del collegamento |
2 USB2.0 porti, 1 porta Ethernet |
La prova trifase completa del relè di protezione ha messo RELAYSTAR-806 soprattutto è progettata per prova secondaria dei relè di protezione. Virtualmente tutti i tipi relè di protezione definiti da ANSI/IEEE possono essere provati. Gli esempi dei che RELAYSTAR-806 può prova sono indicati così sotto la tavola.
| ANSI/IEEE no. |
Nome di funzione o del dispositivo |
| 2 |
Fissare ad azione ritardata |
| 3 |
Controllo o relè di sicurezza |
| 7 |
relè del Tasso-de-cambiamento |
| 13 |
dispositivo di Sincrono-velocità |
| 15 |
Velocità o frequenza, dispositivo di corrispondenza |
| 16 |
Dispositivo della comunicazione dei dati |
| 18 |
Accelerando o decelerando dispositivo |
| 21 |
Relè di distanza |
| 24 |
Volt per relè di Hertz |
| 25 |
Dispositivo del Sincronismo-controllo o di sincronizzazione |
| 27 |
Relè di Undervoltage |
| 30 |
Relè di annunciatore |
| 32 |
Relè direzionale di potere |
| 36 |
Polarità o dispositivo di polarizzazione di tensione |
| 37 |
Tendenza occulta o relè di Underpower |
| 40 |
Relè del campo |
| 44 |
Relé d'avviamento di sequenza dell'unità |
| 46 |
relè corrente dell'Fase-equilibrio o di Inverso-fase |
| 47 |
relè di tensione di Fase-sequenza |
| 48 |
Relè incompleto di sequenza |
| 50 |
Sovracorrente o tasso istantanea di relè di aumento |
| 51 |
Relè di sovracorrente di tempo di CA |
| 55 |
Relè di fattore di potenza |
| 59 |
Relè di sovratensione |
| 60 |
Relè della bilancia corrente o di tensione |
| 62 |
Relè di fermata o d'apertura ad azione ritardata |
| 66 |
Dispositivo di dentellatura o pareggiante |
| 67 |
Relè direzionale di sovracorrente di CA |
| 68 |
In disaccordo o bloccando relè |
| 69 |
Dispositivo di controllo permissivo |
| 74 |
Relè dell'allarme |
| 76 |
Relè corrente di CC |
| 77 |
Dispositivo di telemisurazione |
| 78 |
relè di misurazione di Fase-angolo |
| 79 |
Relè Reclosing di CA |
| 81 |
Relè di frequenza |
| 82 |
CC chemisura Reclosing relè |
| 83 |
Relè automatico di trasferimento o di controllo selettivo |
| 85 |
Relè del ricevitore del Pilota-cavo o del trasportatore |
| 86 |
Relè di serrata |
| 87 |
Relé di protezione differenziale |
| 91 |
Relè direzionale di tensione |
| 92 |
Relè direzionale di potere e di tensione |
| 94 |
Scatenamento o relè senza viaggio |
