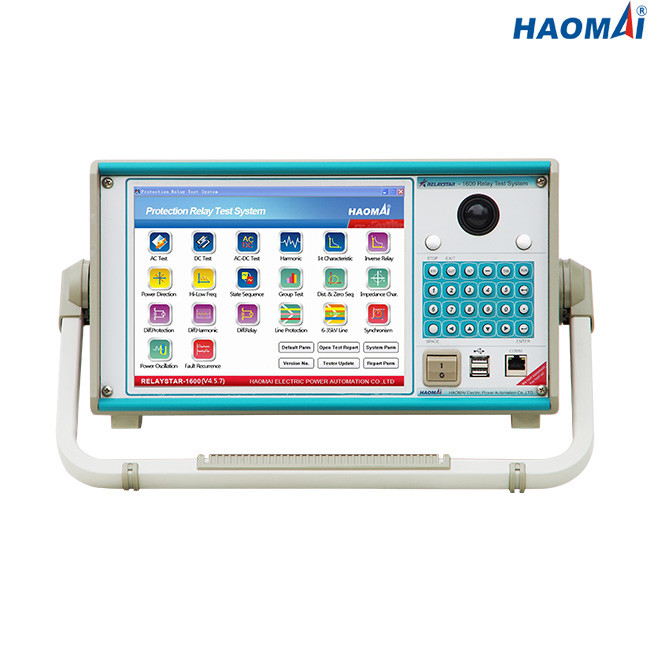

Sistema di prova del relè di Sei-fase di alto potere
Modello: RELAYSTAR-1600
Il RELAYSTAR-1600 è sistema tutto compreso della prova del relè di protezione messo a punto da HAOMAI, rapido e di facile impiego. Può essere azionato con o senza un PC.
Il RELAYSTAR-1600 può produrre una corrente di 6 fasi (6x0… 40A) e una tensione di 6 fasi (6x0… 150V) per i relé di protezione elettromeccanici, semi conduttori e su microelaboratore di prove.
I nuovi amplificatori tensione-correnti più ad alta potenza sono adottati per RELAYSTAR-1600. L'amplificatore corrente consegna costantemente la tensione massima di conformità al carico durante la prova ed il cambiamento della gamma è fatto automaticamente nell'ambito del carico. Ciò assicura i migliori risultati dei test e salva il tempo non dal dovere spegnere le uscite per cambiare le gamme. L'uscita di potenza costante in molti casi elimina la necessità di parallelizzare insieme o i canali correnti di serie per collaudare gli alti relè di carico.
Caratteristiche principali:
1) 6-phase corrente (6×40A) + uscita di tensione di 6 fasi (6×150V)
2) PC industriale incastonato con lo schermo LCD a 10,4 pollici
3) Sia prova locale che prova a distanza del PC disponibile
4) Uscita di potenza costante
5) Equilibrio e capacità difficile dinamica
6) Capo a capo prova con GPS insito
7) Esegue le prove transitorie
8) Moduli abbondanti della prova
Dati tecnici
Generatore corrente
| Campo di regolazione |
6-phase CA (L-N) |
6x0… 40A |
| CA trifase (L-N) |
3x0… 80A |
| 1-phase CA (LL-LN) |
1x0… 240A |
| CC (L-N) |
6x0… ±20 A |
| Potere |
6-phase CA (L-N) |
6x300VA a 40A |
| CA trifase (L-N) |
3x450VA a 80A |
| 1-phase CA (LL-LN) |
1x1000VA a 240A |
| CC (L-N) |
6x120VA a 20A |
| Accuratezza |
CA: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| CC: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) |
| Risoluzione |
1mA |
Generatore di tensione
| Campo di regolazione |
6-phase CA (L-N) |
6x0… 150V |
| CA trifase (L-N) |
3x0… 300V |
| CC (L-N) |
6x0… ±175V |
| Potere |
6-phase CA (L-N) |
6x80VA a 150V |
| CA trifase (L-N) |
3x100VA a 300V |
| CC (L-N) |
6x80VA a 175V |
| Accuratezza |
CA: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| CC: ±10mV (0.5~5V), ≤0.2% (5~175V) |
| Risoluzione |
1mV |
Rifornimento ausiliario di CC
| Gamma di tensione |
110V/220V (max.1.5A) |
| Potere |
max.165VA/330VA |
Input binari
| Numero |
10 |
| Caratteristiche d'ingresso |
contatto in ozio o contatto senza potenziale |
| Caratteristiche della soglia |
«0": 0~6V; «1": 12V~250V |
| Tempo di misurazione massimo |
999999.999s |
| Accuratezza di tempo |
±1ms |
| Risoluzione di tempo |
1ms |
Uscite binarie
| Numero |
8 |
| Tipo |
contatto in ozio |
| Capacità della rottura |
250VAC/0.5A, 250VDC/0.2A |
Monitoraggio insito e registrazione
| Monitoraggio |
correnti ed uscite di tensione |
| Registrazione |
le uscite analogiche, input binari/produce lo stato |
| Modo |
il monitoraggio in tempo reale, nessun collegamenti esterni è richiesto |
| Lunghezza di registrazione |
illimitato (finché la memoria interna non sia piena) |
Generatori generali
| Frequenza |
gamma: 0~1200Hz |
| accuratezza:<1mhz>
|
| risoluzione: 0.001Hz |
| Fase |
gamma: -360° ~+360° |
| accuratezza: 0.1° |
| risoluzione: 0.01° |
| Armonica |
ordine di sovrapposizione: 2~24 volte |
| distorsione: ≤0.5% |
Alimentazione elettrica
| Tensione in ingresso nominale |
su misura (CA 220V/230V/120V±10%, 1 fase) |
| Frequenza nominale |
50/60 di hertz |
| Corrente nominale |
10A a 230V/12A a 115V |
| Collegamento |
incavo standard di CA (IEC 60320) |
Condizioni ambientali
| Temperatura di operazione |
0… +50 °C (°F) +32… +122 |
| Temperatura di stoccaggio |
-25… +70 °C (- °F) 13… +158 |
| Gamma di umidità |
umidità relativa 5… 95%, senza condensazione |
| Vibrazione |
IEC 60068-2-6 (20m/s2 a 10… 150 hertz) |
Varie
| Peso |
18kg (39,68 libbre) |
| Dimensioni (W x H x D, senza maniglia) |
420×360×210mm (16.54x14.17x8.27 dentro) |
| Porto del collegamento |
2 USB2.0 porti, 1 porta Ethernet |
Il sistema di prova del relè di Sei-fase di alto potere RELAYSTAR-1600 è una scelta eccellente affinchè gli ingegneri di incarico e di prove esegua il relè di protezione che prova sul sito.
Il sistema di prova del relè di Sei-fase di alto potere RELAYSTAR-1600 ha passato il tipo prova nel laboratorio della Cina KETOP accreditato sotto ISO/IEC 17025.
Il sistema di prova del relè di Sei-fase di alto potere RELAYSTAR-1600 è usato per collaudare i relè di protezione di SIEMENS SIPROTEC. Riferisca prego alle immagini sotto.
