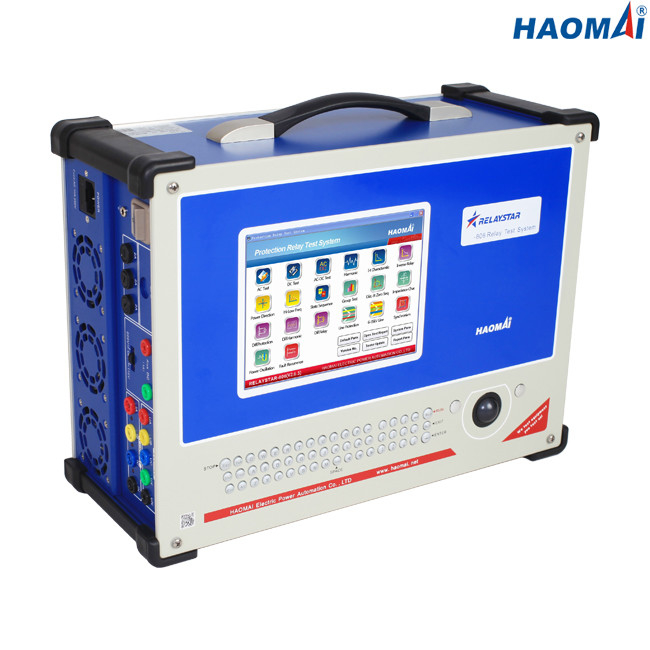

Name: Corredo secondario corrente intelligente 18kg della prova del relè dell'iniezione con in GPS costruito
Brand: HAOMAI
SKU: RELAYSTAR-806

Casa Prodotti Insieme secondario della prova dell'iniezione

Corredo secondario corrente intelligente 18kg della prova del relè dell'iniezione con in GPS costruito

Dettagli:

Luogo di origine:	La Cina
Marca:	HAOMAI
Certificazione:	ISO9001:2015, Type Test Report, Calibration Report
Numero di modello:	RELAYSTAR-806

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 insieme
Prezzo:	negotiation
Imballaggi particolari:	Contenitore da trasporto + cassa del compensato
Tempi di consegna:	5-10 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	400 insiemi al mese

Contatto

Descrizione di prodotto dettagliata

Nome di prodotto:	Tester del relè, sistema di prova del relè, insieme della prova del relè di protezione	uscita corrente trifase:	3×0… 40A
uscita di tensione 4-phase:	4×0… 150V	Accuratezza dell'uscita di CA:	≤0.1%
IPC incastonato con lo schermo LCD:	Disponibile	Prova faccia a faccia:	via GPS incorporato
Evidenziare:	Corredo secondario intelligente della prova del relè dell'iniezione , corredo secondario della prova del relè dell'iniezione 18kg , Corredo corrente secondario della prova dell'iniezione di GPS

Insieme secondario trifase completo della prova dell'iniezione
Modello: RELAYSTAR-806
Il RELAYSTAR-806 è prova secondaria trifase tutta compresa dell'iniezione messa per i relè di protezione difficili, che possono produrre la corrente trifase (3x0… 40A) e una tensione di 4 fasi (4x0… 150V). È di facile impiego, altamente affidabile e riguarda una vasta gamma di applicazioni.
Il sistema di software locale dell'insieme secondario trifase RELAYSTAR-806 della prova dell'iniezione è progettato basato sul sistema di Windows. Può essere azionato dal PC industriale incastonato con lo schermo a 8 pollici di TFT LCD o dal software della prova che corre su un PC.

Caratteristiche principali
1) (3×40A) + uscita corrente trifase di tensione di 4 fasi (4×150V)
2) PC industriale incastonato con lo schermo LCD a 8 pollici
3) Sia prova locale che prova a distanza del PC disponibile
4) Amplificatore di potenza lineare di rendimento elevato
5) Capo a capo prova con GPS insito
6) CC aus. indipendente
7) Autoprotezione intelligente
8) Moduli abbondanti della prova

Dati tecnici
Generatore corrente

Campo di regolazione	CA trifase (L-N)	3x0… 40A
	1-phase CA (LL-LN)	1x0… 120A
	CC (L-N)	3x… ±10A
	CA trifase (L-N)	3x300VA a 40A
Potere	1-phase CA (LL-LN)	1x1000VA a 120A
	CC (L-N)	3x120VA a 10A
Accuratezza	CA: ±1mA (≤0.2A), ≤0.1% (0.2~40A)
Accuratezza	CC: ±5mA (0~0.5A), ≤0.2% (0.5~10A)
Risoluzione	1mA

Generatore di tensione

Campo di regolazione	4-phase CA (L-N)	4x0… 150V
	1-phase CA (L-L)	1x0… 300V
	CC (L-N)	3x… ±160V
Potere	4-phase CA (L-N)	4x70VA a 150V
	1-phase CA (L-L)	1x140VA a 300V
	CC (L-N)	3x80VA a 160V
Accuratezza	CA: ±2mV (0.2~2V), ≤0.1% (2~150V)
	CC: ±10mV (0~5V), ≤0.2% (5~160V)
Risoluzione	1mV

Rifornimento ausiliario di CC

Gamma di tensione	110V/220V (max.1.5A)
Potere	max.165VA/330VA

Input binari

Numero	8
Caratteristiche d'ingresso	contatto in ozio o contatto senza potenziale
Caratteristiche della soglia	«0": 0~6V; «1": 12V~250V
Tempo di misurazione di massimo	999999.999s
Accuratezza di tempo	±1ms
Risoluzione di tempo	1ms

Uscite binarie

Numero	4
Tipo	contatto in ozio
Capacità della rottura	250VAC/0.5A, 250VDC/0.2A

Generatori generali

Frequenza	gamma: 0~1200Hz
	accuratezza:<1mhz>
	risoluzione: 0.001Hz
Fase	gamma: -360° ~+360°
	accuratezza: 0.1°
	risoluzione: 0.01°
Armonica	ordine di sovrapposizione: 2~24 volte
Armonica	distorsione: ≤0.5%

Alimentazione elettrica

Tensione in ingresso nominale	su misura (CA 220V/230V/120V/127V±10%, 1 fase)
Frequenza nominale	50/60 di hertz
Corrente nominale	10A a 230V/12A a 115V
Collegamento	incavo standard di CA (IEC 60320)

Condizioni ambientali

Temperatura di operazione	0… +50 °C (°F) +32… +122
Temperatura di stoccaggio	-25… +70 °C (- °F) 13… +158
Gamma di umidità	umidità relativa 5… 95%, senza condensazione
Vibrazione	IEC 60068-2-6 (20m/s2 a 10… 150 hertz)

Varie

Peso	18kg (39,68 libbre)
Dimensioni (W x H x D, senza maniglia)	405×300×164mm (15.94x11.81x6.46 dentro)
Porto del collegamento	2 USB2.0 porti, 1 porta Ethernet

Norme di sicurezza, compatibilità elettromagnetica

Contabilità elettromagnetica	Il prodotto aderisce alla compatibilità elettromagnetica (contabilità elettromagnetica) 2004/108/EC direttivo (CE conformarsi)
	IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3
Sicurezza	Il prodotto aderisce alla bassa tensione 2006/95/EC direttivo (CE conformarsi).
	IEC 61010-1

La progettazione compatta e l'amplificatore di potenza lineare di rendimento elevato fare la prova secondaria trifase dell'iniezione hanno messo RELAYSTAR-806 particolarmente adatto a verificare e ad incaricare il lavoro nella distribuzione e nei sistemi industriali.
