Il trasformatore di IEEE C57.12.90 gira il metro di rapporto

Il trasformatore gira il metro di rapporto

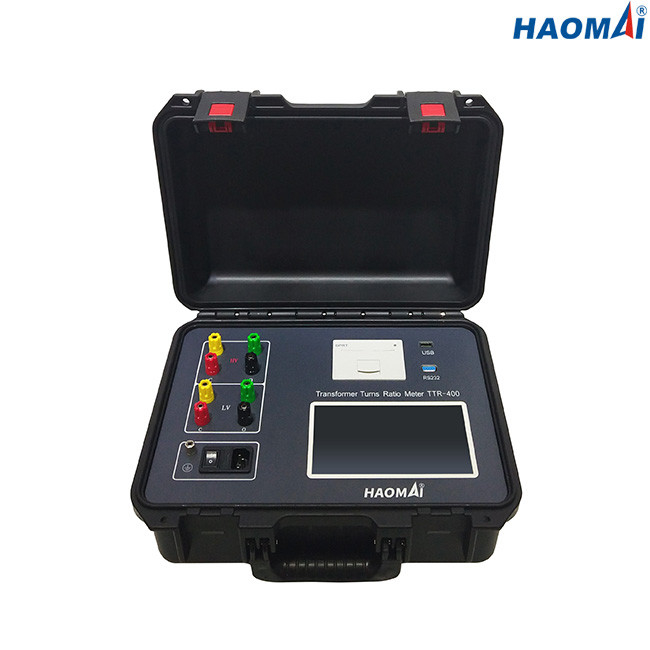

Modello: TTR-400

Il trasformatore gira il metro TTR-400 di rapporto è destinato a misurare il rapporto di tensione e gira il rapporto della fase della bruciacchiatura o trasformatori o trasformatori elettrici trifasi di distribuzione in una sottostazione o in un ambiente di fabbricazione secondo l'IEC standard 60076 della prova ed IEEE C57.12.90.

Caratteristiche principali

●Le misure gira il rapporto, rapporto di tensione, spostamento di fase

●Tensione di prova variabile: 0~160V

●Identificazione del collegamento e prova d'avvolgimento automatiche del gruppo di vettore

●7" touch screen per l'operazione facile

●Interfaccia utente semplicistica per la messa a punto di prova rapida

●Conservi i risultati dei test a bordo

●Risultati dei test di download via l'interfaccia di USB

●Stampi i risultati dei test tramite stampante incorporata

●Adotti l'alimentazione elettrica trifase dell'invertitore di precisione per la misura più accurata

●Ha la protezione del collegamento dell'inverso di alta e bassa tensione e protezione di cortocircuito del interturn del trasformatore

●Fornito in un argomento compatto ed irregolare per portabilità

Dati tecnici

◇Norma della prova: IEC60076 ed IEEE C57.12.90

◇Misura di rapporto

gamma: 0.9-10000

accuratezza: ±0.1% @ 0.9-500

                 ±0.2% @ 501-2000

                 ±0.5% @ 2001-10000

◇Misura di angolo di fase

gamma: ±180°

accuratezza: ±0.1°

risoluzione: 0.01°

◇Tensione di prova: 0~160V

◇Archiviazione di dati interna: fino a 1000 insiemi di dati

◇Stampante incorporata per la stampa dei risultati dei test direttamente

◇Alimentazione elettrica: AC220V/230V±10%, 50Hz/60Hz

◇Dimensione: 360x290x170mm (14.17x11.42x6.69 dentro)

◇Peso: 5.9kg (13,01 libbre)

◇Condizioni ambientali

temperatura di stoccaggio: -20℃~60℃

umidità: <90>

temperatura di funzionamento: -10℃~50℃

◇Qualificazioni di sicurezza e contabilità elettromagnetica

Sicurezza: progettato conformemente a IEC61010-1

Contabilità elettromagnetica: IEC industriale leggero 61326

Il trasformatore gira il metro TTR-400 di rapporto è strumento potente per verificare il rapporto di tensione e gira il rapporto dei trasformatori elettrici.

Il trasformatore gira il metro TTR-400 di rapporto inoltre è calibrato nel laboratorio dei terzi accreditato sotto ISO/IEC 17025.

Il rapporto di calibratura è indicato come sotto.
