| Luogo di origine: | La Cina |
| Marca: | HAOMAI |
| Certificazione: | ISO9001:2015, Calibration Report |
| Numero di modello: | RELAYSTAR-H60 |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore da trasporto + cassa del compensato |
| Tempi di consegna: | 5-10 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 400 insiemi al mese |
| Nome di prodotto: | Insieme della prova del relè, corredo della prova del relè, tester del relè, insieme secondario dell | Uscita corrente: | 6x0… 32A |
|---|---|---|---|
| Uscita di tensione: | 4x0… 300V | Accuratezza dell'uscita: | ≤0.05% per l'uscita di CA |
| Prova faccia a faccia: | da GPS incorporato | Operazione: | PC esterno |
| Evidenziare: | Insieme secondario Ultraportable della prova dell'iniezione,insieme secondario della prova dell'iniezione 32A,attrezzatura di prova del relé di protezione 300V |
||

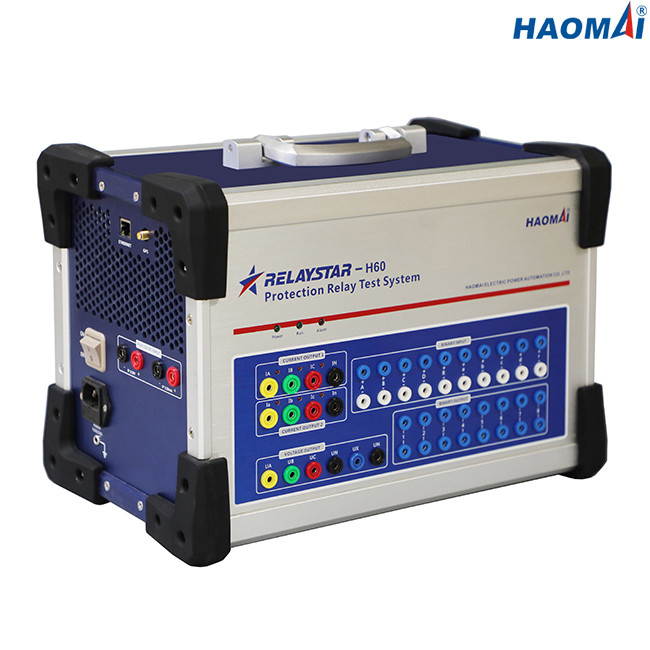

Insieme ad alta tensione della prova del relè di protezione di 6 fasi
Modello: RELAYSTAR-H60
Il RELAYSTAR-H60 è la prova portatile del relè di protezione di 6 fasi messa per verificare la maggior parte dei tipi di relè di protezione multifunzionali moderni, che possono produrre una corrente di 6 fasi (6x0… 32A) e una tensione di 4 fasi (4x0… 300V).
Il RELAYSTAR-H60 può essere sincronizzato per eseguire la prova faccia a faccia con gli insiemi della prova assegnati in sottostazioni differenti con il suo GPS insito.
Il RELAYSTAR-H60 può essere azionato dal software di RELAYSTAR che corre su un computer portatile con il sistema operativo Windows.
Caratteristiche principali
1) 6-phase corrente (6×32A) + uscita di tensione di 4 fasi (4×300V)
2) Accuratezza ad alto rendimento (≤0.05% per l'uscita di CA)
3) Capo a capo prova via GPS insito
4) Monitoraggio insito e registrazione
5) Input binari abbondanti ed uscite binarie
5) Rifornimento aus. indipendente di CC
6) Software potente della prova di RELAYSTAR
Dati tecnici
Generatore corrente
| Campo di regolazione | 6-phase CA (L-N) | 6x0… 32A |
| CA trifase (L-N) | 3x0… 64A | |
| 1-phase CA (LL-LN) | 1x0… 192A | |
| CC (L-N) | 6x0… ±15A | |
| Potere | 6-phase CA (L-N) | 6x240VA a 32A |
| CA trifase (L-N) | 3x400VA a 64A | |
| 1-phase CA (LL-LN) | 1x750VA a 192A | |
| CC (L-N) | 6x240VA a 15A | |
| Accuratezza | CA: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) | |
| CC: ≤0.1% | ||
| Risoluzione | 1mA | |
Generatore di tensione
| Campo di regolazione | 4-phase CA (L-N) | 4x0… 300V |
| 1-phase CA (L-L) | 1x0… 600V | |
| CC (L-N) | 4x0… ±300V | |
| Potere | 4-phase CA (L-N) | 4x80VA a 300V |
| 1-phase CA (L-L) | 1x160VA a 600V | |
| CC (L-N) | 4x80VA a 300V | |
| Accuratezza | CA: ±5mV (≤5V), ≤0.05% (5~300V) | |
| CC: ≤0.1% | ||
| Risoluzione | 1mV | |

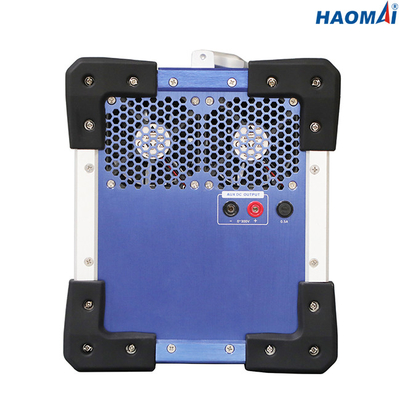

Rifornimento ausiliario di CC
| Gamma di tensione | 0-300V |
| Accuratezza dell'uscita | ≤0.5% |
| Potere | max.160VA |
Input binari
| Numero | 10 |
| Caratteristiche d'ingresso | contatto in ozio o contatto senza potenziale |
| Caratteristiche della soglia | «0": 0-6V; «1": 11V-250V |
| Tempo di misurazione di massimo | 999999.999s |
| Accuratezza di tempo | ≤0.1ms |
| Risoluzione di tempo | 0.1ms |
Uscite binarie
| Numero | 8 |
| Tipo | contatto in ozio |
| Capacità della rottura | 250VAC/0.5A, 250VDC/0.2A |
La misurazione di tensione di CC ha introdotto
| Campo di misura | 0… ±10 V |
| Accuratezza | errore < 0=""> |
Input di misurazione corrente di CC
| Campo di misura | 0… ±20 mA |
| Accuratezza | errore < 0=""> |
Monitoraggio insito e registrazione
| Monitoraggio | uscite correnti e 4 di 6-phase di fase di tensione |
| Registrazione | uscite analogiche |
| Modo | il monitoraggio in tempo reale, nessun collegamenti esterni è richiesto |
| Lunghezza di registrazione | illimitato (finché la memoria interna non sia piena) |
Generatori generali
| Frequenza | gamma: 0~1200Hz |
| accuratezza:<1mhz> | |
| risoluzione: 0.001Hz | |
| Fase | gamma: -360° ~+360° |
| accuratezza: 0.1° | |
| risoluzione: 0. 1° | |
| Armonica | ordine di sovrapposizione: 2~24 volte |
| distorsione: ≤0.5% |

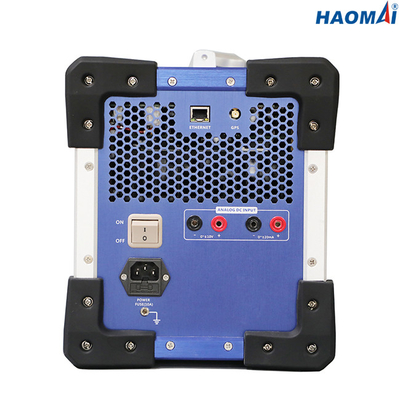

Alimentazione elettrica
| Tensione in ingresso nominale | AC220V/230V±10%, 1 fase |
| Frequenza nominale | 50/60 di hertz |
| Corrente nominale | 10A a 230V |
| Collegamento | incavo standard di CA (IEC 60320) |
Varie
| Peso | 14.8kg (32,63 libbre) |
| Dimensioni (W x H x D, senza maniglia) | 392x272x237mm (15.43x10.71x9.33 dentro) |
| Porto del collegamento | 1 porta Ethernet |
Condizioni ambientali
| Temperatura di operazione | 0… +50 °C (°F) +32… +122 |
| Temperatura di stoccaggio | -25… +70 °C (- °F) 13… +158 |
| Gamma di umidità | umidità relativa 5… 95%, senza condensazione |
| Vibrazione | IEC 60068-2-6 (20m/s2 a 10… 150 hertz) |
Norme di sicurezza, compatibilità elettromagnetica
| Contabilità elettromagnetica | Il prodotto aderisce alla compatibilità elettromagnetica (contabilità elettromagnetica) 2004/108/EC direttivo (CE conformarsi) |
| IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 | |
| Sicurezza | Il prodotto aderisce alla bassa tensione 2006/95/EC direttivo (CE conformarsi). |
| IEC 61010-1 |
L'insieme ad alta tensione RELAYSTAR-H60 della prova del relè di protezione di 6 fasi è lo strumento potente affinchè gli ingegneri di incarico e di prove esegua la prova del relè di protezione in sottostazioni.
L'insieme ad alta tensione RELAYSTAR-H60 della prova del relè di protezione di 6 fasi è calibrato nel laboratorio dei terzi accreditato sotto ISO/IEC 17025. Il rapporto di calibratura pubblicato dal laboratorio è indicato come sotto.
