| Luogo di origine: | La Cina |
| Marca: | HAOMAI |
| Certificazione: | ISO9001:2015, Type Test Report, Calibration Report |
| Numero di modello: | RELAYSTAR-7000 |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore da trasporto + cassa del compensato |
| Tempi di consegna: | 10-15 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 400 insiemi al mese |
| Nome di prodotto: | Sistema di prova del relè, corredo della prova del relè, tester del relè, insieme secondario della p | Uscita corrente: | 6x0… 30A |
|---|---|---|---|
| Uscita di tensione: | 6x0… 150V | Accuratezza dell'uscita: | ≤0.1% per l'uscita di CA |
| Prova di IEC 61850: | Disponibile | Operazione: | modo locale + modo di PC |
| Evidenziare: | insieme della prova del relè di protezione 30A,Insieme della prova del relè di protezione IEC61850,Insieme misto della prova del relé di protezione |
||

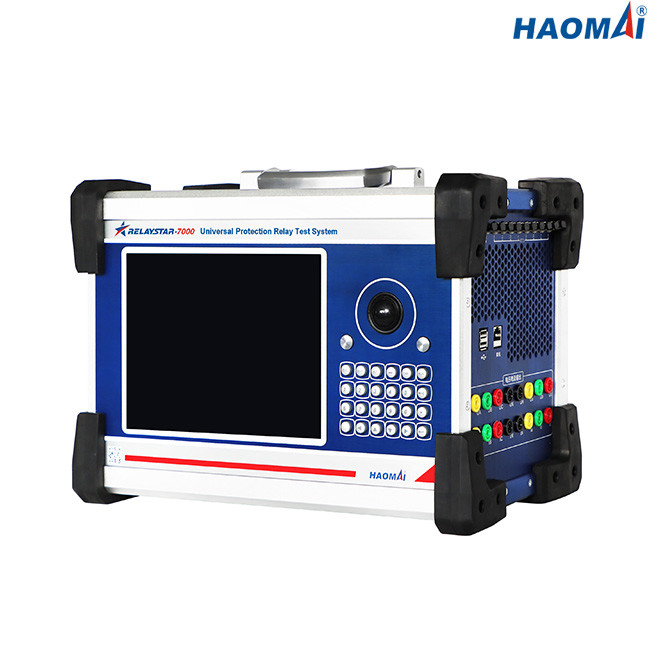

Insieme universale della prova del relè di protezione
Modello: RELAYSTAR-7000
Il RELAYSTAR-7000 è la prova più potente del relè di protezione messa per il collaudo tutti i generazioni e relè dei tipi di protezione, compreso i dispositivi di protezione basati di IEC 61850 e la fusione dell'unità.
Il RELAYSTAR-7000 integra l'interfaccia di protocollo IEC61850 per il relè difficile con alla la comunicazione basata a Ethernet della sottostazione
Il RELAYSTAR-7000 può essere azionato direttamente a partire dal pannello frontale per mezzo di rappresentazione grafica di grande colore, selettore rotativo, tastiera e tasti funzione.
La porta Ethernet concede controllare il RELAYSTAR-7000 con il software difficile avanzato che esegue un PC.
Caratteristiche principali
●Soluzione difficile versatile per i relé di protezione elettromeccanici, semi conduttori e su microelaboratore, fondendo unità e IEDs
●Grande visualizzazione di TFT LCD di colore
●Sia prova locale che prova a distanza del PC disponibile
●Potere ad alto rendimento
●Equilibrio e capacità dinamica della prova
●Esegua le prove transitorie
●Esegua le prove faccia a faccia da GPS o da IRIG-B
●Interfaccia di protocollo IEC61850
Dati tecnici
Uscite generali di tensione e della corrente
| Generatore corrente | Campo di regolazione | 6-phase CA (L-N): 6x0… 30A |
| CC (L-N): 6x0… ±10 A | ||
| Potere | 6-phase CA (L-N): 6x450VA a 30A | |
| CC (L-N): 6x120VA a 10A | ||
| Accuratezza | CA: ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
| CC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
| Risoluzione | 1mA | |
| Generatore di tensione | Campo di regolazione | 6-phase CA (L-N): 6x0… 150V |
| CC (L-N): 6x0… ±160V | ||
| Potere | 6-phase CA (L-N): 6x80VA a 150V | |
| CC (L-N): 6x80VA a 160V | ||
| Accuratezza | CA: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| CC: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| Risoluzione | 1mV | |
| Generatori generali | Frequenza | gamma: 0~1200Hz |
| accuratezza:<1mhz> | ||
| risoluzione: 0.001Hz | ||
| Fase | gamma: -360° ~+360° | |
| accuratezza: 0.1° | ||
| risoluzione: 0.01° | ||
| Armonica | ordine di sovrapposizione: 2~24 volte | |
| distorsione: ≤0.5% |
Interfacce di comunicazione di Ethernet
| Modo | 10/100Base-TX (10/100Mbit, a coppia attorcigliata, automatico-incrocio) |
| Numero di porto | 2 |
| Tipo di interfaccia | RJ45 |
| Indicazione di stato | Luci del LED |
Interfacce di comunicazione di fibra ottica
| Modo | 100Base-FX (100Mbit, di fibra ottica, pieno duplex) |
| Numero di porto | 8 |
| Tipo di interfaccia | LC |
| Tipo della fibra | 62.5/125μm (fibra mista) |
| Lunghezza d'onda | 1310nm |
| Distanza di trasmissione | >1km |
| Indicazione di stato | Luci del LED |
Interfacce di PI3
| Numero di porto | 9 (8 per la trasmissione, 1 per ricevere) |
| Tipo di interfaccia | St |
| Tipo della fibra | 62.5/125μm (fibra mista) |
| Lunghezza d'onda | 850nm |
Input binari
| Numero | 8 |
| Tipo | contatto senza potenziale o contatto in ozio (identificazione automatica) |
| Caratteristiche della soglia | «0": 0~6V; «1": 12V~250V |
Uscite binarie
| Numero | 4 |
| Tipo | contatto in ozio |
| Capacità della rottura | 250VAC/0.5A; 250VDC/0.2A |
Monitoraggio insito e registrazione
| Monitoraggio | correnti ed uscite di tensione |
| Registrazione | le uscite analogiche, input binari/produce lo stato |
| Modo | il monitoraggio in tempo reale, nessun collegamenti esterni è richiesto |
| Lunghezza di registrazione | illimitato (finché la memoria interna non sia piena) |
Alimentazione elettrica
| Tensione in ingresso nominale | su misura (AC230V/120V±10%, 1 fase) |
| Frequenza nominale | 50/60 di hertz |
| Corrente nominale | 10A a 230V/12A a 120V |
| Collegamento | Incavo standard di CA (IEC 60320) |
Condizioni ambientali
| Temperatura di operazione | 0… +50 °C (°F) +32… +122 |
| Temperatura di stoccaggio | -25… +70 °C (- °F) 13… +158 |
| Gamma di umidità | umidità relativa 5… 95%, senza condensazione |
| Vibrazione | IEC 60068-2-6 (20m/s2 a 10… 150 hertz) |
Varie
| Peso | 19.5kg (42,99 libbre) |
| Dimensioni (W x H x D, senza maniglia) | 405×295×250mm (15.94x11.61x9.84 dentro) |
Norme di sicurezza, compatibilità elettromagnetica
| Contabilità elettromagnetica | Il prodotto aderisce alla compatibilità elettromagnetica (contabilità elettromagnetica) 2004/108/EC direttivo (CE conformarsi). |
| Il prodotto aderisce alla bassa tensione 2006/95/EC direttivo (CE conformarsi). | |
| Sicurezza | IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 |
| IEC 61010-1 |
L'insieme universale RELAYSTAR-7000 della prova del relè di protezione combina la sua prestazione eccezionale come un tester e calibratore del relè con lo SV di registrazione e di misura messaggi binario delle facilità (analogico, di IEC 61850 dell'OCA e) ibridi.
L'insieme universale RELAYSTAR-7000 della prova del relè di protezione ha passato il tipo prova nel laboratorio della Cina KETOP accreditato sotto ISO/IEC 17025.
