Fattore di potenza automatico dell'isolamento

Tan Delta e tester di capacità

Modello: TDC3100

Fattore di potenza dell'isolamento 12kV/insieme automatici della prova fattore di dissipazione (tan∂)

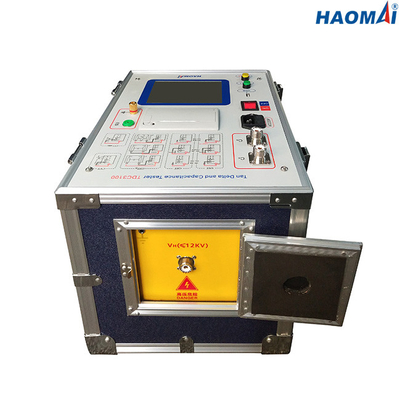

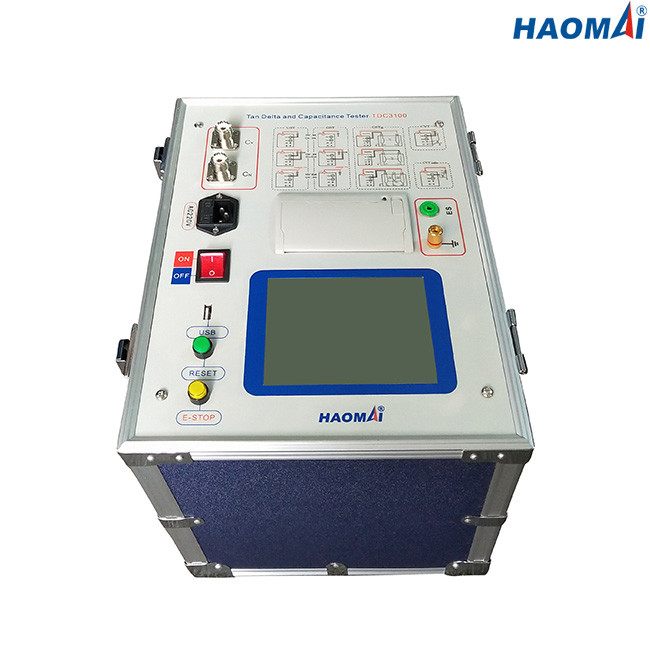

Tan Delta ed il tester TDC3100 di capacità è insieme completamente automatico della prova di fattore di fattore di potenza/dissipazione dell'isolamento da 12 chilovolt (tan∂) progettato per la valutazione la natura e della qualità dei materiali di isolamento elettrici e sistemi ad alta tensione quali i trasformatori, le boccole, gli interruttori, i cavi e le bobine delle macchine rotanti ecc…

Le misure di TDC3100 comprendono la tensione, corrente, potere, abbronzano il delta, il fattore di potenza, la capacità ed il rapporto di CVT. I risultati dei test possono essere immagazzinati automaticamente nello strumento e possono anche essere scaricati direttamente a stoccaggio di USB o essere stampati tramite stampante termica incorporata.

Caratteristiche principali

●Norma della prova: IEC60247

●Modo di prova selezionabile: UST, GST, GSTg

●fattore di potenza dell'isolamento 12kV/misura fattore di dissipazione (tan∂)

●Misura di capacità fino a 60nF a 12kV

●Prova di rapporto di CVT disponibile (adatto a CVT con classi di precisione 1,0 o 3,0)

●Circuiti di soppressione di interferenza per le prove nelle circostanze gravi di rumore o di interferenza

●Touch screen per l'operazione facile e rapida

●Stampante termica incorporata per i risultati dei test stampanti direttamente

Dati tecnici

●Norma della prova: IEC60247

●Uscita interna di alta tensione: 0.5~12kV

Accuratezza dell'uscita: ± (reading×1%)

Risoluzione: 100V

Corrente d'uscita massima: 200mA

Capacità: 2000VA

●alimentazione di Auto-eccitazione: CA 0~50V/15A

●Misura di fattore di dissipazione (tgδ)

Campo di misura: nessun limite

Accuratezza: ± (reading×1%+0.040%)

Risoluzione: 0,001%

●Misura di capacità (CX)

Campo di misura: 15pF < Cx="">

La CX < 60nF="">

La CX < 150nF="">

La CX < 300nF="">

La CX <300nf for="" CVT="" test="">

Accuratezza: ± (reading×1%+1.00pF)

Risoluzione: 0.001pF (4 digitali validi)

●Prova di rapporto di CVT (adatta a CVT con classi di precisione 1,0 o 3,0)

Campo di misura: 10~10000

Accuratezza: 1%

●Frequenza

A frequenza unica: 50Hz o 60Hz

Frequenza variabile: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Stampante termica incorporata per la stampa di risultati dei test

●L'interfaccia di USB per i risultati dei test scarica lo stoccaggio

●Archiviazione di dati: 200 risultati dei test possono essere immagazzinati nel tester

●Alimentazione elettrica: su misura (CA 220V/230V/120V/127V±10%, 1 fase), 50Hz/60Hz

●Condizione ambientale

Temperatura di stoccaggio: -20℃~60℃

Temperatura di funzionamento: -10℃~50℃

Umidità: <90>

●Varie

Dimensione dell'ospite: 350x270mx270mm (13.78x10.62x10.63 dentro.)

Peso dell'ospite: 22.8kg (50,27 libbre)

●Qualificazioni di sicurezza e contabilità elettromagnetica

Sicurezza: progettato conformemente a IEC61010-1

Contabilità elettromagnetica: IEC industriale leggero 61326

Tan Delta ed il tester TDC3100 di capacità è strumento affidabile della prova per il fattore di dissipazione difficile (tgδ), il fattore di potenza (PF) e la capacità (CX) di trasformatore, di interruttore, di boccola dell'isolamento, di macchine rotanti, di cavi, di CVT ecc…
