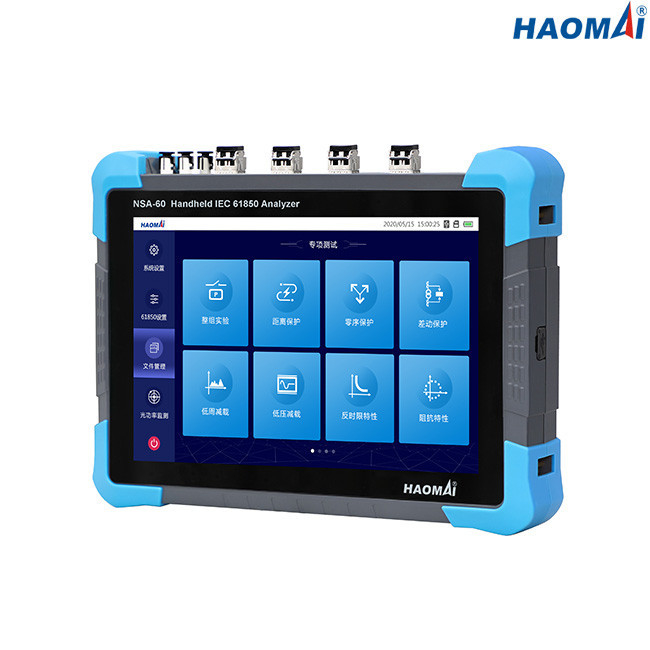

Peso leggero Ultraportable tenuto in mano del sistema di prova di IEC 61850 del relè

Analizzatore tenuto in mano di IEC 61850

Modello: NSA-60

L'analizzatore tenuto in mano NSA-60 di IEC 61850 è basato sulla norma IEC61850 ed è usato per la prova rapida dei dispositivi di protezione, fondendo le unità e IEDs nella sottostazione astuta. È ampiamente usato nella ricerca degli errori del campo, nella ricerca degli errori unita del sistema, nella manutenzione dell'errore ed in altre occasioni.

L'analizzatore tenuto in mano NSA-60 di IEC 61850 è analizzatore di rete portatile con 10,1 complicato differente» un touch screen in moda da potere prenderlo l'ingegnere soltanto ai posti nella sottostazione per il controllo dello IEDs, nessuna necessità di prendere gli insiemi ed il computer portatile della prova ed altri accessori difficili.

NSA-60 ha moduli difficili multipli per prova di base del relè di protezione, prova differente della MU, SV/GOOSE invianti e riceventi, importazioni di file di SCD e gli analisi ecc.

NSA-60 può essere utilizzato come strumento multifunzionale in sottostazione astuta, compreso l'invio e la ricezione l'OCA, dello SV, aggiungenti l'intensità di traffico all'altro IEDs, controllando la MU ad azione ritardata, misurando il potere della fibra dei porti ecc. della fibra.

Caratteristiche principali

●Sulla base della piattaforma dell'hardware del SOC e del sistema di Linux si è sviluppato

●Capace di simulare i vari tipi di messaggi che si conforma all'IEC 61850-9-1/9-2/9-2LE, l'OCA, IEC 60044-7/8 PI3

●messaggio digitale ottico 4-channel che riceve simultaneamente e che invia,

●L'uscita sincrona dei porti ottici differenti raggiunge 0μs e la dispersione del campionamento dello SV è di meno che 1μs

●Realizzi la configurazione, l'importazione di file di sostegno SCD, l'esposizione del diagramma di topologia ed il confronto automatici del file

●Ritardo della MU di sostegno e prova differente di sincronizzazione di tempo della MU

●Rilevazione di sostegno che si collegano in serie e lo SV che prova l'uscita armonica di sovrapposizione di valore

●Ha il tipo di messaggio e funzione di controllo di traffico

●Registrazione transitoria di sostegno dei messaggi anormali

●Ha funzione ottica di misurazione della potenza

●La prova incorporata di CA, sazia i moduli difficili della prova ecc. di sequenza per prova del relè di protezione

●4 input binari + 4 uscite binarie, ritardo sincrono dell'uscita <20>

●Capace di simulare il client e server di MMS, controllo di valutazione di sostegno del dispositivo di protezione e monitoraggio e l'operazione dello stato installato e dello stato di funzione della protezione, simulazione di sostegno di IED più o di singoli dispositivi, realizzi la trasmissione simultanea del messaggio e dei dati a distanza di telemetria

Dati tecnici

Interfaccia di comunicazione della fibra

◆Parametri ottici della fibra della porta seriale: misto, interfaccia della st, lunghezza d'onda 850nm

◆Parametri ottici della fibra della porta Ethernet: misto, interfaccia di LC, lunghezza d'onda 1310nm

◆Potere della trasmissione: ≥-15dBm

◆Sensibilità in ricezione: ≤-30dBm

◆4 gruppi di porti di rete ottici indipendenti di 100M, di messaggi sostenenti di IEC61850-9-1/2 MP e dell'OCA

◆Porta seriale ottica di multiplazione, messaggio digitale ottico sostenente di PI3/FT3LE che ricevono e che inviano, codice di IRIG-B che riceve e che invia e funzione di sincronizzazione di PPS

◆Porto di misurazione della potenza ottico di Ethernet per la misura di collegamento ottico e l'analisi funzionale diagnostica

Input/uscite binari

◆Input binari: 4

◆Uscite binarie: 4

Varie

◆Dimensioni: 235mm×175mm×50mm (LxWxH)

◆Peso: 2.0kg

Alimentazione elettrica

◆Batteria al litio incorporata (9600mAh)

◆Caricatore: 100~240VAC input, 50/60Hz

Condizioni ambientali

◆Temperatura normale del lavoro: -5~45℃

◆Limite di lavoro di temperatura: -10~50℃

◆Stoccaggio e trasporto: -25~70℃

◆Umidità relativa: 5%~95%

◆Stampa atmosferica: 86~106KPa

L'analizzatore tenuto in mano NSA-60 di IEC 61850 è strumento di prova potente in sottostazione astuta.
