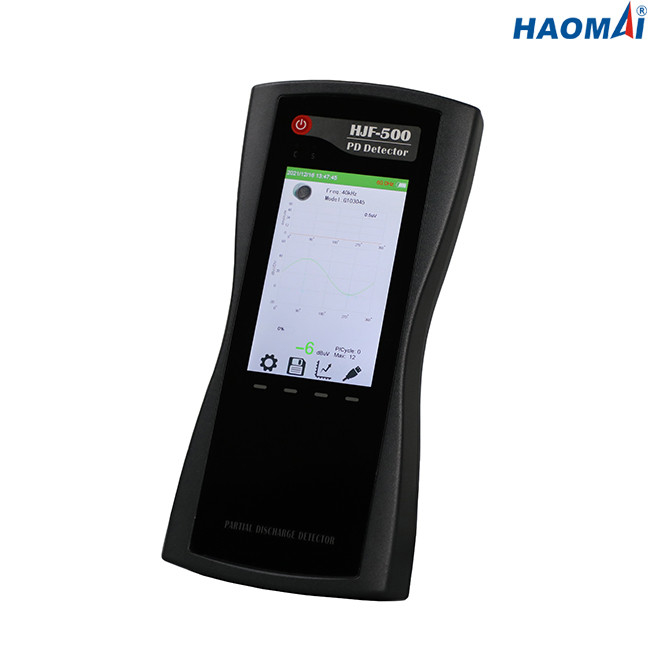

Rivelatore parziale di scarico
Modello: HJF-500
Il rivelatore parziale HJF-500 di scarico è strumento non invadente per la misurazione dell'attività parziale di scarico del cavo ecc. dell'apparecchiatura elettrica di comando, del trasformatore, di GIS e di alta tensione nello stato di funzionamento. È fornito di un sensore incorporato di TEV (tensione transitoria della terra) e di un sensore ultrasonico incorporato, di un sensore ultrasonico esterno, di un sensore esterno di frequenza ultraelevata (ultra ad alta frequenza) e di un HFCT esterno (trasformatore corrente ad alta frequenza) per raccogliere i segnali parziali di scarico su tensione media o su attrezzatura ad alta tensione.
Caratteristiche principali
●Strumento non invadente per la misura online del palladio nelle sottostazioni di alta tensione e di sistemi MV
●Capace di fornire di 5 sensori, compreso 1 sensore incorporato di TEV (configurazione standard), 1 sensori ultrasonici incorporati (configurazione standard), 1 sensore ultrasonico esterno (configurazione) di opzione, 1 sensore esterno di frequenza ultraelevata (configurazione) di opzione, 1 sensore di HFCT (configurazione di opzione).
●Combina le funzioni multiple in un singolo pacchetto
●Sensori di TEV ed ultrasonici per palladio di superficie ed interno
●La misura di frequenza ultraelevata può misurare esattamente l'attività del palladio nell'alta larghezza di banda
●L'attività del palladio in cavi di alta tensione è misurata usando HFCT
●Alta frequenza di campionamento, forte abilità anti-interferenza
●Fornisca la forma d'onda del segnale di dominio di tempo, lo spettro di PRPD, modelli di scarico di spettro ecc. di PRPS per realizzare l'analisi dei tipi differenti di scarico.
●I risultati dei test possono essere immagazzinati a bordo, anche possono essere caricati al PC per la relazione sull'esperimento generata.
Dati tecnici
| Misura di TEV |
Misura di frequenza ultraelevata |
| Campo di misura |
0-60 dBmV |
Frequenza di rilevazione |
300-2000MHz |
| Risoluzione |
1dB |
Gamma di misura |
0dBm-60dBm |
| Accuratezza |
±1dB |
Accuratezza |
<1dBmV |
| Impulso massimo per ciclo |
1400 |
Banda del sensore |
300-2000MHz |
| Banda di frequenza di misura |
3~100MHz |
|
|
| Misura di aa |
Misura degli EA |
| Campo di misura |
-6dBμV~68dBμV |
Campo di misura |
-6dBμV~68dBμV |
| Risoluzione |
1dB |
Risoluzione |
1dB |
| Accuratezza |
±1dB |
Accuratezza |
±1dB |
| Frequenza concentrare del sensore |
40 chilocicli |
Gamma di frequenza |
20~200kHz |
| Misura di HFCT |
| Impedenza della trasmissione del sensore |
5mV/mA |
| Frequenza di rilevazione |
1~30MHz |
| Sensibilità |
≤50pC |
| Hardware |
| Caso |
ABS |
| Esposizione |
Schermo a 4,0 pollici di LCD di RGB |
| Campionatura dell'accuratezza |
12bit |
| Interfaccia |
Interfaccia di USB (anche input del caricatore)
Porto esterno del sensore
presa stereo della cuffia di 3.5mm
|
|
| Trasduttore auricolare |
8 ohm minimo |
| Carta di deviazione standard |
16G standard |
| Batteria incorporata |
batteria al litio 3.7V/5000Ah |
| Orario di lavoro |
circa 6 ore |
| Caricatore |
AC90-264V o CC 5V |
| Temperatura di funzionamento |
-20 ~ 50℃ |
| Umidità |
20-85% umidità relativa |
| Dimensioni (ospite tenuto in mano) |
210x100x35mm |
| Peso (ospite tenuto in mano) |
0.4kg |
Il rivelatore parziale HJF-500 di scarico è strumento potente per gli ingegneri per la misurazione dell'attività parziale di scarico del cavo ecc. dell'apparecchiatura elettrica di comando, del trasformatore, di GIS e di alta tensione nello stato di funzionamento.
