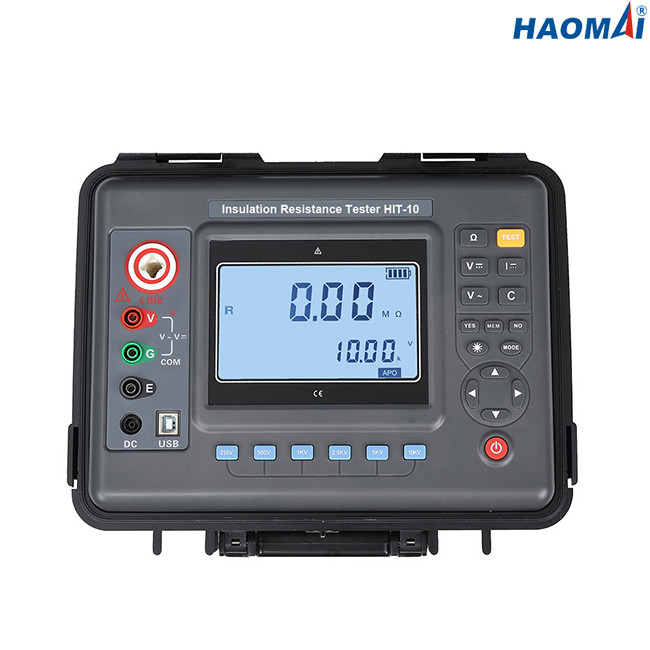

Tester ad alta tensione di resistenza di isolamento di CC
Modello: HIT-10
Il tester ad alta tensione della resistenza di isolamento di CC, anche conosciuto come il metro di megaohm, è usato per prova di resistenza dell'isolamento. Il tester ha le funzioni grande della visualizzazione grigia e bianca LCD della lampadina, dell'archiviazione di dati, della ricerca di dati, dell'allarme, dell'arresto automatico ecc. Inoltre ha le funzioni di misurazione il rapporto di assorbimento dielettrico di tensione di CC e dell'indice di polarizzazione. L'intero strumento è bella e vasta gamma di prima scelta e, l'operazione di alta risoluzione e conveniente, facili da portare, la prestazione accurata, affidabile, stabile, forte abilità anti-interferenza ed ha le caratteristiche antiurto, antipolvere ed a prova d'umidità della struttura. È strumento essenziale ampiamente usato dalla telecomunicazione, energia elettrica, la meteorologia, locale macchine, giacimento di petrolio, installazione e manutenzione meccanica ed elettrica come pure la energia elettrica come potere industriale o il servizio di impresa dell'industria energetica.
Caratteristiche principali
1)Resistenza di isolamento fino a 35 TΩ @ 10 chilovolt
2)Tensione nominale: 250V, 500V, 1kV, 2.5kV, 5kV, 10kV
3)Gamma di tensione CA: 0-750V
4) Gamma di tensione di CC: 0-1000V
5)Capace di misurare capacità di oggetto di prova
6)Rapporto di assorbimento dielettrico e misura di indice di polarizzazione disponibile
7)Uscita corrente di cortocircuito a corrente forte 6mA
8)Grande esposizione LCD con la lampadina
9)Funzione dell'allarme disponibile
10)Download dei risultati a bordo via l'interfaccia di USB
Dati tecnici
| Funzione |
prova di resistenza dell'isolamento, prova di tensione |
| Circostanze basse |
23°C±5°C, sotto 75%RH |
| Tensione nominale (V) |
250V, 500V, 1kV, 2.5kV, 5kV, 10kV |
| Tensione di prova (V) |
tensione nominale x (1±10%) |
| Gamma di resistenza di isolamento |
0.01MΩ~35TΩ |
| Risoluzione di resistenza di isolamento |
0.01MΩ |
| Gamma di tensione di CC |
0~1000V |
| Risoluzione di tensione di CC |
0.1V |
| Gamma di tensione CA |
0~750V |
| Risoluzione di tensione CA |
0.1V |
| Corrente di cortocircuito dell'uscita |
≥6mA |
| Rapporto di assorbimento dielettrico e misura di indice di polarizzazione |
disponibile |
| Alimentazione elettrica |
batteria ricaricabile 12V |
| Lampadina |
lampadina grigia controllabile dello schermo, adatta ad uso nei posti tenui |
| Modo di esposizione |
grande esposizione LCD di 4 bit, lampadina grigia dello schermo |
| Dimensione LCD dell'esposizione |
108×65mm |
| Dimensione dello strumento |
277.2×227.5×153mm (LxWxH) |
| Interfaccia di USB |
per il monitoraggio e la trasmissione dei dati di software. I dati conservati possono essere caricati al computer per i risparmi e la stampa. |
| Linea di comunicazione |
Linea di comunicazione di USB 1pc |
| Linea della prova |
metri rossi del rob ad alta tensione 3, linea il nero 1.5smeters, 1,5 metri verdi della prova ad alta tensione |
| Archiviazione di dati |
500 gruppi. Il simbolo «COMPLETO» indica che lo stoccaggio è pieno. |
| Vista di dati |
funzione di vista di dati: «SIG.» esposizione di simbolo |
| Esposizione di straripamento |
funzione di straripamento (superi l'immagine di misura): Esposizione di simbolo «di OL» |
| Funzione dell'allarme |
quando il valore misurato supera il valore stabilito, un richiamo dell'allarme sarà dato |
| Consumo di energia |
appoggio: max.30mA (lampadina fuori) |
| accenda la lampadina: max.42mA |
| misura. max.300mA (lampadina fuori) |
| Peso dello strumento |
2.75kg (batteria compresa) |
| Tensione della batteria |
quando la tensione della batteria è bassa, il simbolo basso della batteria visualizzerà. |
| Arresto automatico |
arresto automatico dopo uno stivale di 15 minuti |
| Prova di isolamento |
≥50MΩ (fra la linea di misura ed il caso) |
| Resista alla tensione |
AC3kV/50Hz, 1min |
| Temperatura ed umidità di lavoro |
-10℃~+50℃<85%RH |
| Temperatura ed umidità di stoccaggio |
-15℃~+55℃<90%RH |
| Sicurezza |
IEC61010-1, IEC1010-2-31, IEC61557-1,5, grado 2, CAT 300V di inquinamento IEC60529 (IP54Ⅲ) |
Campo di misura ed accuratezza di resistenza di isolamento
| Funzione di misurazione |
Tensione in uscita |
Campo di misura |
accuratezza |
risoluzione |
| Resistenza di isolamento |
250V (±10%) |
0 MΩ~1MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 1 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100GΩ~1000GΩ |
±20%rdg±5dgt |
1GΩ |
|
500V (±10%)
|
0 MΩ~2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ~2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV (±10%) |
0 MΩ~5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ~50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ~500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (±10%) |
0 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ~1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ~10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV (±10%) |
0 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ~2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ~10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10kV (±10%) |
0 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ~50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ~500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ~35TΩ |
±35%rdg±10dgt |
0.01TΩ |
Il tester ad alta tensione HIT-10 della resistenza di isolamento di CC è buon strumento per l'esecuzione delle prove di resistenza dell'isolamento fino a 10 chilovolt.
