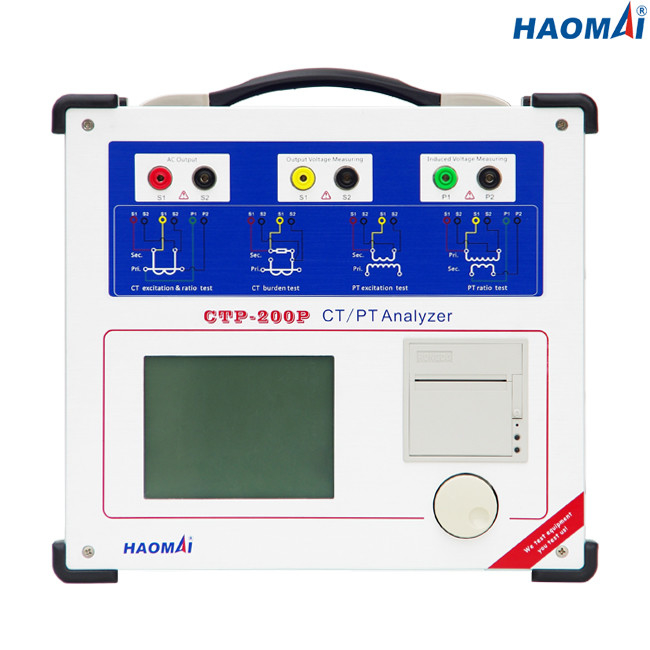

Analizzatore di alta precisione CT/PT
Modello: CTP-200P
L'analizzatore CTP-200P di CT/PT è il sistema di prove rivoluzionario per vario CTs e l'I.T. secondo la norma di IEEE/ANSI e di IEC.
L'accuratezza di misurazione dell'analizzatore CTP-200P di CT/PT è molto su, fino a 0,05%.
L'analizzatore di CT/PT può completare automaticamente la prova nei secondi da un clic del mouse rotatorio multifunzionale brevettato. Concede verificare la tensione ginocchio punti fino a 40kV CTs ed all'I.T. in loco nelle griglie di potere o nelle installazioni produttive dei produttori o nei laboratori di prova.
Caratteristiche principali
●Capace di verificare protezione CTs, CTs di misurazione, classe CTs di TP ed I.T. induttivo
●Curva di caratteristica e di errore di eccitazione della prova basata per principio a bassa frequenza di misura
●Rapporto di misura, polarità, errore di rapporto ed errore di spostamento di fase basato sul metodo di tensione
●Adopt ha brevettato il topo rotatorio multifunzionale per sostituire la tastiera
●Adotti 5,7 pollici di schermo LCD per esposizione
●Adotti DSP, il BRACCIO ed il sistema di esercizio incluso di LINUX
●Sia prova locale che prova a distanza del PC disponibile
●Più alta accuratezza di misura: 0.05%
●Risultati dei test della stampa direttamente dalla stampante termica incorporata
●Piccolo e leggero (9kg/19,84 libbre) per trasporto facile
Dati tecnici
●Norma della prova: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●Misura massima di tensione del ginocchio: 40kV
●Gamma dell'uscita:
tensione: 0~180V (RMS)
corrente: 0~12A (RMS), 36A (valore di picco)
●Accuratezza di misura di tensione: ±0.05%
●Misura di rapporto di CT:
gamma: 1~30000
accuratezza: ±0.05%
●Misura di rapporto della pinta:
gamma: 1~10000
accuratezza: ±0.05%
●Misura di fase:
accuratezza: ±2min
risoluzione: 0.01min
●Misura di resistenza di avvolgimento secondario:
gamma: 0~300Ω
accuratezza: 0.1%±1mΩ
●Misura di carico:
gamma: 0~300VA
accuratezza: 0.1%±0.1VA
●Capacità di memoria: risultati dei test dei gruppi >3000
●Alimentazione elettrica
| Tensione in ingresso nominale |
su misura (AC230V/120V±10%, 1 fase) |
| Frequenza nominale |
50/60 di hertz |
| Corrente nominale |
10A a 230V/12A a 120V |
| Collegamento |
incavo standard di CA (IEC 60320) |
●Condizioni ambientali
| Temperatura di operazione |
0… +50 °C (°F) +32… +122 |
| Temperatura di stoccaggio |
-25… +70 °C (- °F) 13… +158 |
| Gamma di umidità |
umidità relativa 5… 95%, senza condensazione |
| Vibrazione |
IEC 60068-2-6 (20m/s2 a 10… 150 hertz) |
●Varie
| Peso |
9kg (19,84 libbre) |
| Dimensioni (W x H x D, senza maniglia) |
340×300×150mm (13.39x11.81x5.91 dentro) |
| Porto del collegamento |
2 USB2.0 porti, 1 porta di comunicazione |
●Norme di sicurezza, compatibilità elettromagnetica
| Contabilità elettromagnetica |
Il prodotto aderisce alla compatibilità elettromagnetica (contabilità elettromagnetica) 2004/108/EC direttivo (CE conformarsi) |
| IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 |
| Sicurezza |
Il prodotto aderisce alla bassa tensione 2006/95/EC direttivo (CE conformarsi). |
| IEC 61010-1 |
L'analizzatore CTP-200P di CT/PT è la migliore scelta per il collaudo i trasformatori correnti e dei trasformatori potenziali (trasformatori di tensione).
L'analizzatore CTP-200P di CT/PT ha superato la prova della spedizione nel centro di griglia dello stato della metrologia il Co., srl ha accreditato sotto ISO/IEC 17025.
L'analizzatore CTP-200P di CT/PT inoltre è calibrato nel laboratorio dei terzi accreditato sotto ISO/IEC 17025.
La relazione sull'esperimento della spedizione ed il rapporto di calibratura sono indicati come sotto.
