la prova corrente del trasformatore di misura 50/60Hz ha fissato la tensione massima 40kV del ginocchio

Insieme automatico della prova del trasformatore di misura

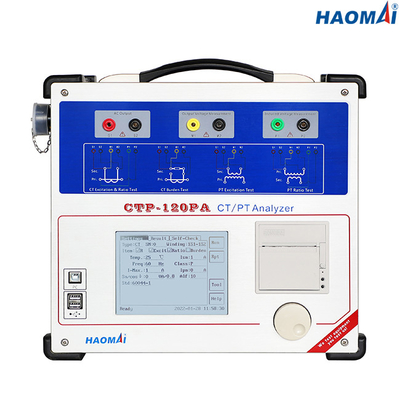

Modello: CTP-120PA

La prova automatica del trasformatore di misura ha messo CTP-120PA è un corredo portatile e multifunzionale della prova per sia i trasformatori correnti difficili che i trasformatori di tensione nella loro configurazione di attrezzatura, come montaggio nei trasformatori, negli interruttori dell'olio o nell'apparecchiatura elettrica di comando. È necessario affinchè l'attrezzatura completamente sia isolato dal sistema elettrico.

Con un bottone di un-clic, il CTP-120PA esegue una prova di saturazione di CT e calcola il punto stimato del ginocchio conformemente a IEEE C57.13.1, l'IEC 60044-1, l'IEC 60044-6 o l'IEC 61869 su entrambe le norme come pure di CTs specializzato quali PX, TPS, TPX, TPY e TPZ. La prova di saturazione può verificare il punto del ginocchio fino a 40 chilovolt. Ciò concede verificare anche la più grande classe CT della generazione con uno strumento portatile.

Molte sottostazioni CTs comprendono un multi-rapporto secondario, quindi il CTP-120PA ha la capacità di tracciare e visualizzare simultaneamente fino a 6 curve di saturazione di CT.

Come componente di un programma di manutenzione regolare per verificare le letture della fabbrica e per individuare la presenza di difetti in trasformatori di tensione, il CTP-120PA può misurare esattamente il rapporto, la polarità, la caratteristica di eccitazione e la resistenza di avvolgimento secondario.

Caratteristiche principali

●Capace di verificare protezione CTs, CTs di misurazione, classe CTs e VTs induttivo di TP

●Curva di caratteristica e di errore di eccitazione della prova basata per principio a bassa frequenza di misura

●Rapporto di misura, polarità, errore di rapporto ed errore di spostamento di fase basato sul metodo di tensione

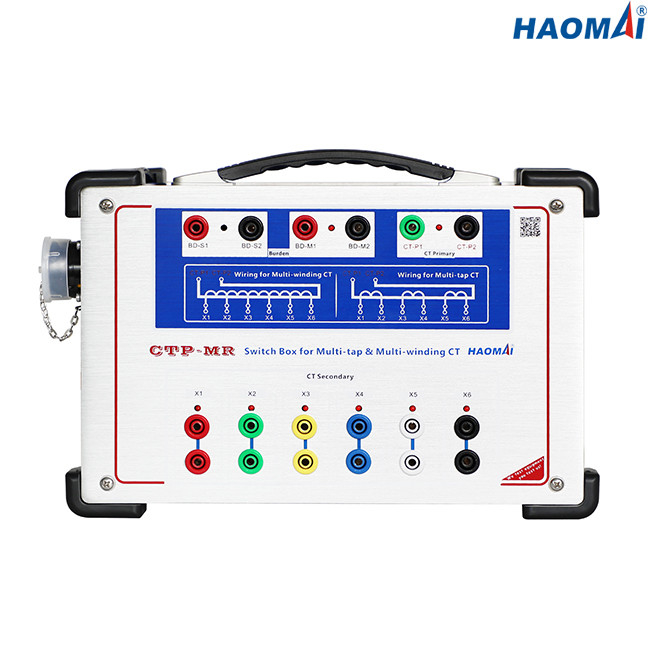

●Capace di verificare multi-rapporto CTs automaticamente senza l'esigenza del riavvolgimento

●Adopt ha brevettato il topo rotatorio multifunzionale per sostituire la tastiera

●Adotti lo schermo LCD a 5,7 pollici per esposizione

●Adotti DSP, il BRACCIO ed il sistema di esercizio incluso di LINUX

●Sia prova locale che prova a distanza del PC disponibile

●Più alta accuratezza di misura: 0.05%

●Misura massima 40kV di tensione del ginocchio

●Capace di eseguire le prove secondarie di carico

●Smagnetizzazione automatica del CT

●Risultati dei test della stampa direttamente dalla stampante termica incorporata

●Piccolo e leggero (9kg/19,84 libbre) per trasporto facile

Dati tecnici

●Norme della prova: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Misura massima di tensione del ginocchio: 40kV

●Gamma dell'uscita:

tensione: 0~180V (RMS)

corrente: 0~12A (RMS), 36A (valore di picco)

●Accuratezza di misura di tensione: ±0.05%

●Misura di rapporto di CT:

gamma: 1~30000

accuratezza: ±0.05%

●Misura di rapporto della pinta:

gamma: 1~10000

accuratezza: ±0.05%

●Misura di fase:

accuratezza: ±2min

risoluzione: 0.01min

●Misura di resistenza di avvolgimento secondario:

gamma: 0~300Ω

accuratezza: 0.1%±1mΩ

●Misura di carico:

gamma: 0~300VA

accuratezza: 0.1%±0.1VA

●Capacità di memoria: risultati dei test dei gruppi >3000

●Alimentazione elettrica

●Condizioni ambientali

●Varie

●Norme di sicurezza, compatibilità elettromagnetica

Durante il funzionamento e la prova di resistenza sistematica di bobina di CC, è possibile che un CT sia magnetizzato. L'insieme automatico CTP-120PA della prova del trasformatore di misura comprende una funzione automatizzata di smagnetizzazione di CT, che permette la determinazione del punto accurato e del rapporto del ginocchio che forniscono così i risultati dei test stabili e ripetibili e riduce il tempo della prova.
