analizzatore di risposta in frequenza di spazzata 20dB

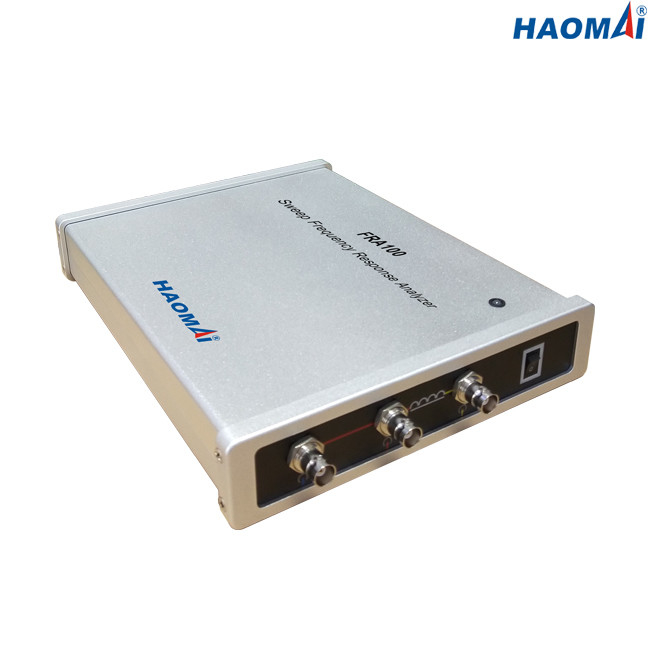

Analizzatore di risposta in frequenza di spazzata

Modello: FRA100

L'analizzatore FRA100 di risposta in frequenza di spazzata utilizza il metodo e le misure di SFRA (analisi di risposta in frequenza di spazzata) la funzione di trasferimento elettrica in un'ampia immagine di frequenza. Individua i difetti e gli errori d'avvolgimento nel centro-quindi magnetico che contribuisce a migliorare l'affidabilità del trasformatore, a ridurre i costi di mantenimento ed impedire i guasti costosi.

L'analizzatore FRA100 di risposta in frequenza di spazzata soddisfa le condizioni nella valutazione meccanica di stato dell'opuscolo 342,2008 di Cigre delle bobine del trasformatore facendo uso di FRA e di DL/T standard cinese 911-2016, FRA su deformazione d'avvolgimento dei trasformatori elettrici come pure della norma internazionale IEC60076-18: 2012.

Caratteristiche principali

●Usi SFRA (analisi di risposta in frequenza di spazzata) per verificare la deformazione d'avvolgimento misurando le caratteristiche di risposta ampiezza-frequenza di ogni bobina dei trasformatori elettrici

●Misurazione rapida: il periodo di misura di singola bobina è di meno di 2 minuti

●Accuratezza ad alta frequenza: ≤0.001%

●Punti massimi fino a 50.000 di spazzata

●Sintesi di frequenza di Digital per assicurare più alta stabilità di frequenza

●isolamento di tensione 5000V per proteggere computer portatile completamente

●Capace di caricare 9 curve allo stesso tempo e di calcolare automaticamente i parametri di ogni curva per diagnosticare le deformazioni d'avvolgimento e per fornire la conclusione di riferimento.

●Il software di analisi ha funzione potente che la latta soddisfa le condizioni di DL/T standard cinese 911-2016 e della norma internazionale IEC60076-18: 2012.

●Gestione del software possedere alti umanizzazione e intellectualization. Gli utenti devono soltanto cliccare un bottone per completare tutte le misure dopo la regolazione di parametri.

●Di piccola dimensione e leggero (2,3 chilogrammi/5,07 libbre) per facile porti

Dati tecnici

◇Sezione di misura

Metodo di prova: SFRA (analisi di risposta in frequenza di spazzata)

Gamma di frequenza: 10Hz-10MHz

Risoluzione di frequenza:< 0="">

Inesattezza di frequenza: ≤0.001%

Numero dei punti: difetto 600, selezionabile dall'utente

massimo 50 000 punti, definiti dall'utente

Tempo di misura: 1-2 minuti per la singola bobina

Spaziatura dei punti: logaritmico o lineare

Regolazioni di spazzata: diverse regolazioni per le bande di frequenza definite cliente. Scala lineare o logaritmica.

Gamma dinamica: -120dB~20dB

Inesattezza: dB ±0.1 dal dB +10 giù al dB -50

dB ±0.5 giù al dB -80

dB ±1 giù al dB -100

Comunicazione del PC: USB

Software: adatto a Windows XP/7/8/10

Norme: soddisfa le condizioni in opuscolo 342, 2008 di Cigré. Valutazione meccanica di circostanza delle bobine del trasformatore facendo uso di FRA DL/T 911-2004, FRA su deformazione d'avvolgimento dei trasformatori elettrici come pure della norma internazionale IEC60076-18: 2012.

◇Uscita analogica

Manica: 1

Tensione di conformità: 0.50-25 VP-p, regolano automaticamente nella prova

Tensione di misura a 50 Ω: 0.25-12.5 VP-p

Impedenza dell'uscita: 50 Ω

Gamma di frequenza: 10Hz-10MHz

Direzione di spazzata: minimo al livello

◇Entrata analogica

Canali: 2

Campionamento: Simultaneamente

Gamma di frequenza: 10Hz-10MHz

Impedenza introdotta: 1 MΩ

Frequenza di campionamento: 100 MS/s

◇Requisiti del PC (PC non ha incluso)

Sistema operativo: Windows XP/7/8/10

Unità di elaborazione: Pentium 500 megahertz o più alti

Memoria: 256mb di RAM o più

Disco rigido: 30 Mb minimo liberi

Interfaccia: USB

◇Generalità

Alimentatore a corrente alternata per l'adattatore: 100-240V CA, 50/60Hz

Alimentatore in CC per lo strumento: CC 12V

Dimensioni: 238 x 184 x 40 millimetri (9,37" x 7,24" x 1.57")

Peso: 2,3 chilogrammi (5,07 libbre)

Condizioni ambientali

Campo di applicazione: Lo strumento è inteso per uso in sottostazioni medie ed ad alta tensione e negli ambienti industriali.

Temperatura di stoccaggio: -20°C a 70°C (- 4°F a +158°F)

Temperatura di funzionamento: -20°C a +50°C (- 4°F a +122°F)

Umidità: < 95="">

Qualificazioni di sicurezza e contabilità elettromagnetica

Sicurezza: progettato conformemente a IEC61010-1, 2006/95/EC

Contabilità elettromagnetica: 2004/108/EC

L'analizzatore FRA100 di risposta in frequenza di spazzata è strumento ideale per la rilevazione dei cambiamenti meccanici ed elettrici del centro e l'avvolgimento del montaggio dei trasformatori elettrici.
