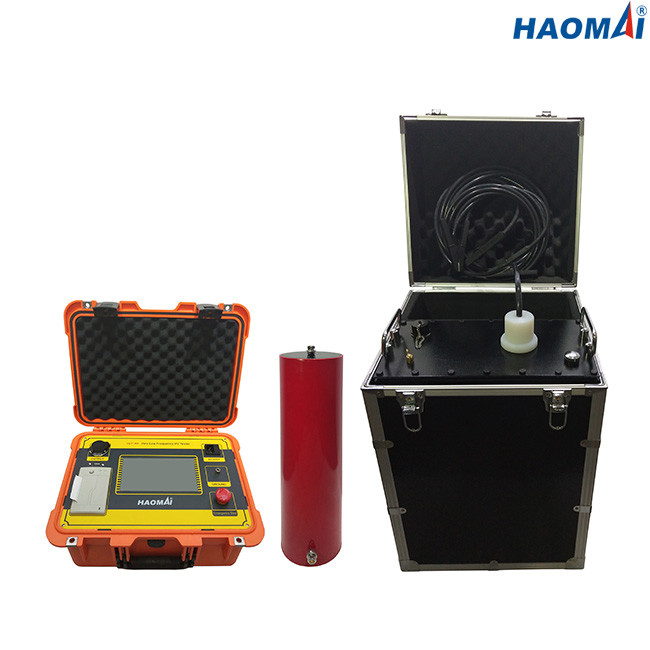

A bassissima frequenza tester di Hipot
Modello: VLF-80
Il VLF corrisponde ad a bassissima frequenza. Il tester di VLF Hipot è uno strumento ad alta tensione dell'uscita di CA. Il tester di alta tensione di VLF fornisce la tensione CA sinusoidale ma a 0.1Hz-0.02Hz, confrontato al 50/60 di hertz di uscita dell'insieme convenzionale della prova di CA. È ancora una tensione CA con le inversioni di polarità sinusoidali ogni mezzo ciclo.
Il tester di VLF Hipot è usato agli alti carichi di capacità della prova in loco come cavo e macchinari rotanti (motore/generatore). Più bassa la frequenza di una fonte di CA, più bassa la corrente e potere richiesto per applicare una tensione ad un carico capacitivo.
L'impiego principale del tester di VLF Hipot è cavi elettrici schermati medi di prova ed ad alta tensione. È particolarmente importante per la verifica del cavo dopo installazione o la riparazione. Usi il VLF per indurre i difetti per venire a mancare durante la prova, per trovare l'errore, per fare la riparazione o la sostituzione e sia andato con un migliore cavo.
Il tester di VLF Hipot è inoltre molto utile per il collaudo delle macchinari rotanti grandi (motore/generatore), poiché fornisce un metodo portatile ed accessibile di provare le bobine presso il cliente ed è specificato dalla norma di IEEE 433-2009.
Caratteristiche principali
●Frequenza dell'uscita: 0.1Hz, 0.05Hz, 0.02Hz
●Corrente, tensione e dati di forma d'onda direttamente sono provati dal lato ad alta tensione, che assicura i dati accurati.
●Con la funzione di protezione contro le sovratensioni. Quando l'uscita supera il limite stabilito di tensione, lo strumento si fermerà per la protezione ed il tempo di azione è di meno che 20ms.
●Con la funzione di protezione di sovracorrente per protezione del doppio di alta e bassa tensione. Il lato ad alta tensione può essere messo secondo il preciso ferma il valore della protezione. Quando la corrente dal lato a bassa tensione supera la corrente nominale, sarà interrotta per la protezione ed il tempo dell'operazione è più di meno di 20ms.
●La resistenza ad alta tensione della protezione dell'uscita è progettata nel corpo del ripetitore, così là non è necessità di collegare un'altra resistenza della protezione fuori.
●L'alta e bassa tensione ha chiuso il ciclo che il circuito di controllo feedback negativo è adottato, in modo dall'uscita non ha effetto di aumento di capacità.
●I risultati dei test possono essere conservati nel tester.
●I risultati dei test possono essere stampati tramite stampante termica incorporata.
Dati tecnici
1) Tensione nominale dell'uscita: 80kV/30mA (valore di picco)
2) Frequenza dell'uscita: 0.1Hz, 0.05Hz, 0.02Hz
3) Capacità di carico:
0.1Hz, 1.1µF massimo
0.05Hz, 2.2µF massimo
0.02Hz, 5.5µF massimo
4) Accuratezza di misura: 3%
5) Errore positivo e di picco negativo di tensione di valore: ≤3%
6) Distorsione di forma d'onda di tensione: ≤ 5%
7) Condizione di lavoro
temperatura: -10℃~+40℃
umidità: ≤ 85%RH
8) Alimentazione elettrica: AC220V±10%, 50/60Hz
A bassissima frequenza il tester VLF-80 di Hipot è strumento potente della prova per il cavo elettrico di misurazione o le macchinari rotanti (motore/generatore) a 0.1Hz, a 0.05Hz o a 0.02Hz.
