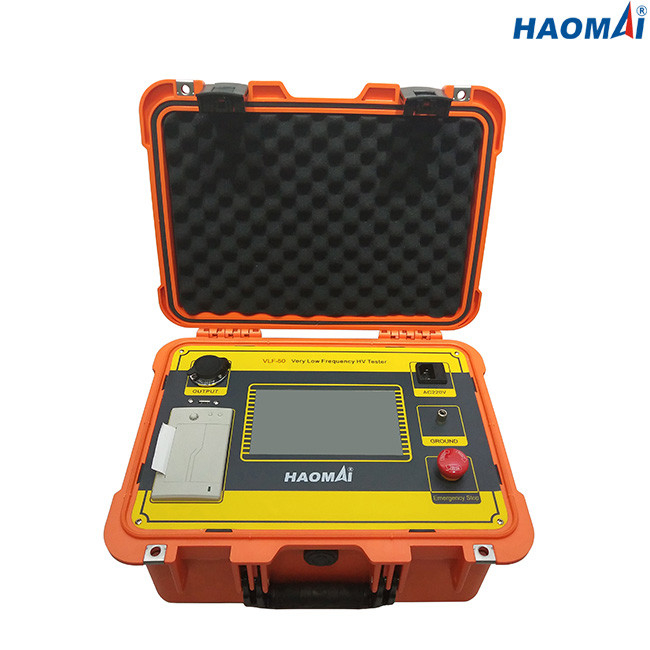

Tester 50kV multiuso dell'apparecchiatura di collaudo del cavo di alta tensione di ISO9001 VLF Hipot

tester di 50kV VLF Hipot

Modello: VLF-50

Il VLF corrisponde ad a bassissima frequenza.

Il tester di VLF Hipot è uno strumento ad alta tensione dell'uscita di CA. Il tester di alta tensione di VLF fornisce la tensione CA sinusoidale ma a 0.1Hz-0.02Hz, confrontato al 50/60 di hertz di uscita dell'insieme convenzionale della prova di CA. È ancora una tensione CA con le inversioni di polarità sinusoidali ogni mezzo ciclo.

Il tester VLF-50 di 50kV il VLF Hipot può produrre fino a 50kV/30mA.

Caratteristiche principali

1) Frequenza dell'uscita: 0.1Hz, 0.05Hz, 0.02Hz

2) Corrente, tensione e dati di forma d'onda direttamente sono provati dal lato ad alta tensione, che assicura i dati accurati.

3) Con la funzione di protezione contro le sovratensioni. Quando l'uscita supera il limite stabilito di tensione, lo strumento si fermerà per la protezione ed il tempo di azione è di meno che 20ms.

4) Con la funzione di protezione di sovracorrente per protezione del doppio di alta e bassa tensione. Il lato ad alta tensione può essere messo secondo il preciso ferma il valore della protezione. Quando la corrente dal lato a bassa tensione supera la corrente nominale, sarà interrotta per la protezione ed il tempo dell'operazione è più di meno di 20ms.

5) La resistenza ad alta tensione della protezione dell'uscita è progettata nel corpo del ripetitore, così là non è necessità di collegare un'altra resistenza della protezione fuori.

6) L'alta e bassa tensione ha chiuso il ciclo che il circuito di controllo feedback negativo è adottato, in modo dall'uscita non ha effetto di aumento di capacità.

7) I risultati dei test possono essere conservati nel tester.

8) I risultati dei test possono essere stampati tramite stampante termica incorporata.

Dati tecnici

1) Tensione nominale dell'uscita: 50kV/30mA (valore di picco)

2) Frequenza dell'uscita: 0.1Hz, 0.05Hz, 0.02Hz

3) Capacità di carico

0.1Hz, 1.1µF massimo

0.05Hz, 2.2µF massimo

0.02Hz, 5.5µF massimo

4) Accuratezza di misura: 3%

5) Errore positivo e di picco negativo di tensione di valore: ≤3%

6) Distorsione della forma di onda di tensione: ≤ 5%

7) Condizione di lavoro

temperatura: -10℃~+40℃

umidità: ≤ 85%RH

8) Alimentazione elettrica: AC220V ±10%, 50/60Hz

il tester VLF-50 di 50kV il VLF Hipot è strumento potente della prova per il cavo elettrico di misurazione o le macchinari rotanti (motore/generatore) a 0.1Hz, a 0.05Hz o a 0.02Hz.
