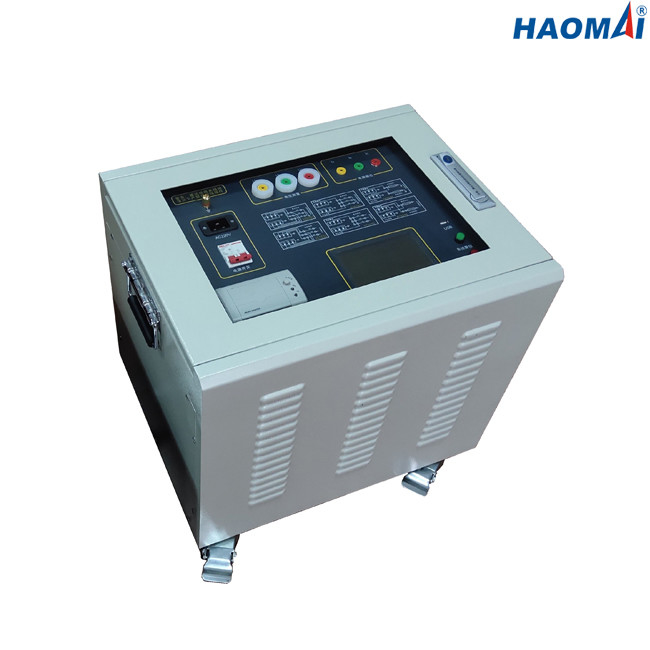

Apparecchiatura di collaudo multiuso del cavo di alta tensione 8A 55Hz con il touch screen

Linea analizzatore della trasmissione di impedenza

Modello: HLT-300

La linea l'analizzatore HLT-300 della trasmissione dell'impedenza è uno strumento di alta precisione per verificare la varia linea di trasmissione ad alta tensione parametri nella centrale elettrica, in sottostazione o in laboratorio. Lo strumento è struttura integrata con il modulo di potere incorporato di conversione di frequenza, che può potenza di uscita per mezzo di regolazione del voltaggio di conversione di frequenza. La frequenza può essere cambiata a 45Hz o a 55Hz. Digital che filtra la tecnologia è adottata per evitare l'interferenza del campo elettrico di frequenza industriale sul sito e per risolvere fondamentalmente il problema della misura accurata nell'ambito dell'interferenza di forte campo elettrico.

Caratteristiche principali

●Operazione autonoma facendo uso del touch screen, nessun PC richiesto per funzionare

●Capacità eccellente di tensione di anti-induzione

●Adotti la tecnologia di conversione di frequenza per la misura accurata

●Capace di misurare direttamente tensione indotta e corrente indotta

●Capace di misurare impedenza, angolo di impedenza, resistenza, reattanza ed induttanza della linea di trasmissione di alta tensione

●Capace di conservare i risultati dei test a bordo

●Capace di stampare i risultati dei test direttamente tramite stampante termica incorporata

●Collegamento di cavi semplice

Dati tecnici

1) Uscita

●Tensione in uscita di massimo: CA 300V

Accuratezza di tensione in uscita: 0,5%

●Tensione di Max. Current: 8A

Accuratezza della corrente d'uscita: 0,5%

●Frequenza dell'uscita: 45Hz, 55Hz

2) Misura di capacità

Campo di misura: 0.01~30µF

Accuratezza di misurazione: ±1% ±0.01µF leggente (valore misurato ≥1µF)

±2% ±0.01µF leggente (valore misurato <1>

Risoluzione: 0.0001µF

3) Misura di impedenza

Campo di misura: 0.1~400Ω

Accuratezza di misurazione: ±1% ±0.01Ω leggente (valore misurato ≥1Ω)

±2% ±0.01µF leggente (valore misurato <1>

Risoluzione: 0.0001Ω

4) Angolo di impedenza

Campo di misura: -180°~ +180°

Accuratezza di misurazione: ±0.2° (tensione ≥1.0 V)

±0.3° (tensione 0.2V~1.0V)

Risoluzione: 0.0001°

5) Principio anti-interferenza: metodo di conversione di frequenza

6) Corrente anti-interferenza: 80A

7) Tensione anti-interferenza: 30kV

8) Capacità di stoccaggio: 200 risultati dei test

9) Alimentazione elettrica: CA 220V±10%, 50/60Hz

10) Dimensione: 530x 410x 510mm (pollice 20.87x16.14x20.08)

11) Peso: 65kg (143,30 libbre)

12) Condizioni ambientali

●Temperatura di stoccaggio: -20°C a 70°C (- 4°F a +158°F)

●Temperatura di funzionamento: -20°C a +50°C (- 4°F a +122° F)

●Umidità: < 85="">

13) Qualificazioni di sicurezza e contabilità elettromagnetica

●Sicurezza: progettato conformemente a IEC61010-1, 2006/95/EC

●Contabilità elettromagnetica: 2004/108/EC

La linea l'analizzatore HLT-300 della trasmissione dell'impedenza è prova potente messa per l'impedenza, l'angolo dell'impedenza, la resistenza, la reattanza e l'induttanza di misurazione della linea di trasmissione di alta tensione.
